Отопитель (1) — HITACHI ZX14-3CKD

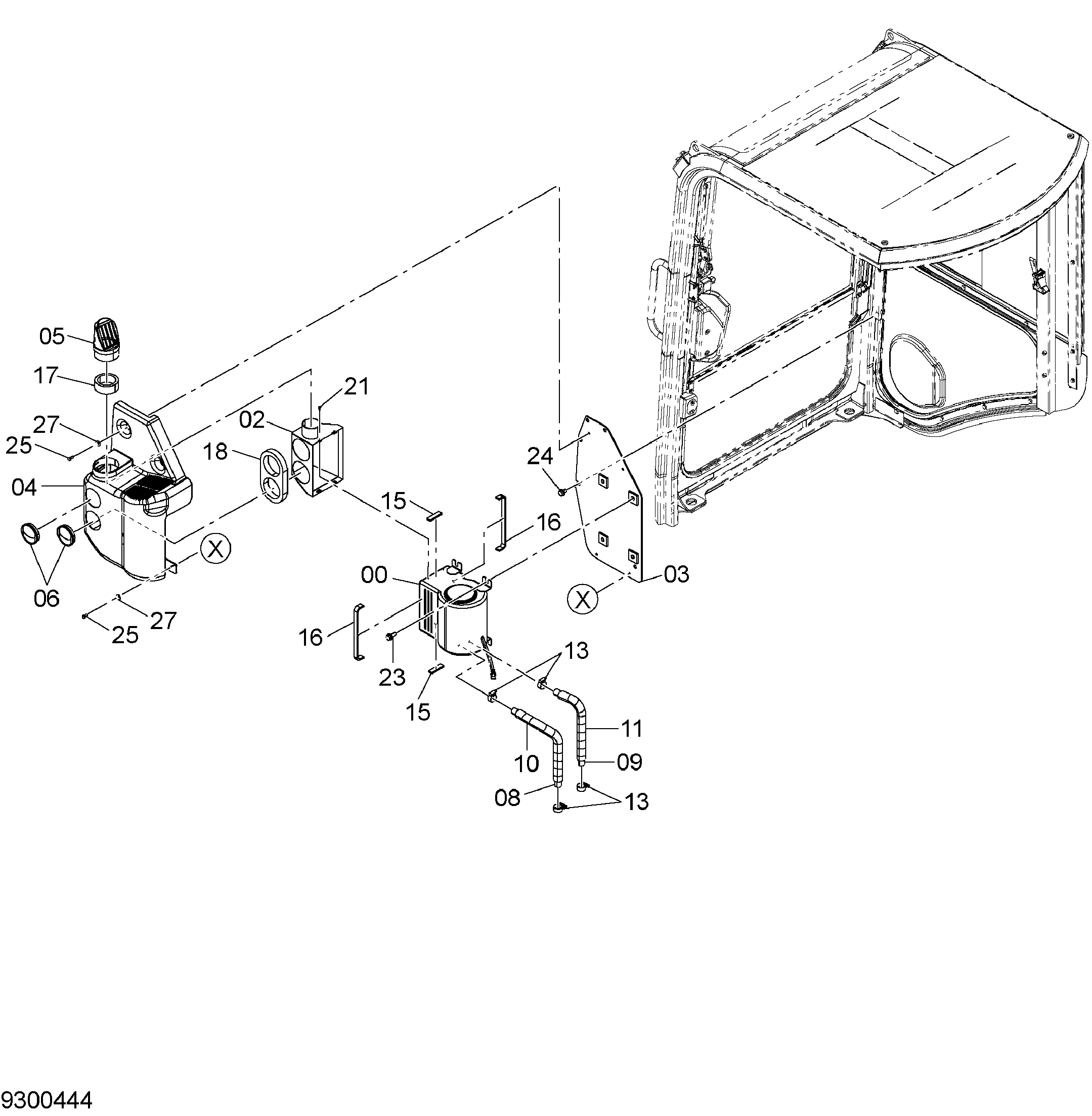

Заводская схема «Отопитель (1)» для HITACHI ZX14-3CKD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4464959 | Отопитель | 1 |
| 02 | 6027035 | Воздуховод отопитель | 1 |
| 03 | 6027013 | Кронштейн | 1 |
| 04 | 4697678 | Крышка | 1 |
| 05 | 4632727 | Воздуховод | 1 |
| 06 | 4617533 | Решётка | 2 |
| 08 | 4697539 | Водяной шланг | 1 |
| 09 | 4329449 | Водяной шланг | 1 |
| 10 | 4697537 | Трубка | 1 |
| 11 | 4697536 | Трубка | 1 |
| 13 | 4514699 | Хомут шланга | 4 |
| 15 | 4697535 | Резиновая прокладка | 2 |
| 16 | 4697534 | Резиновая прокладка | 2 |
| 17 | 4697532 | Резиновая прокладка | 1 |
| 18 | 4697533 | Уплотнение | 1 |
| 21 | J680412 | Винт с шайбой | 4 |
| 23 | J271030 | Болт с шайбой | 4 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | J271020 | Болт с шайбой | 5 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | J900614 | Болт | 4 |
| 27 | 4466009 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3CKD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
