Золотник секция (рукоять) — HITACHI ZX14-3CKD

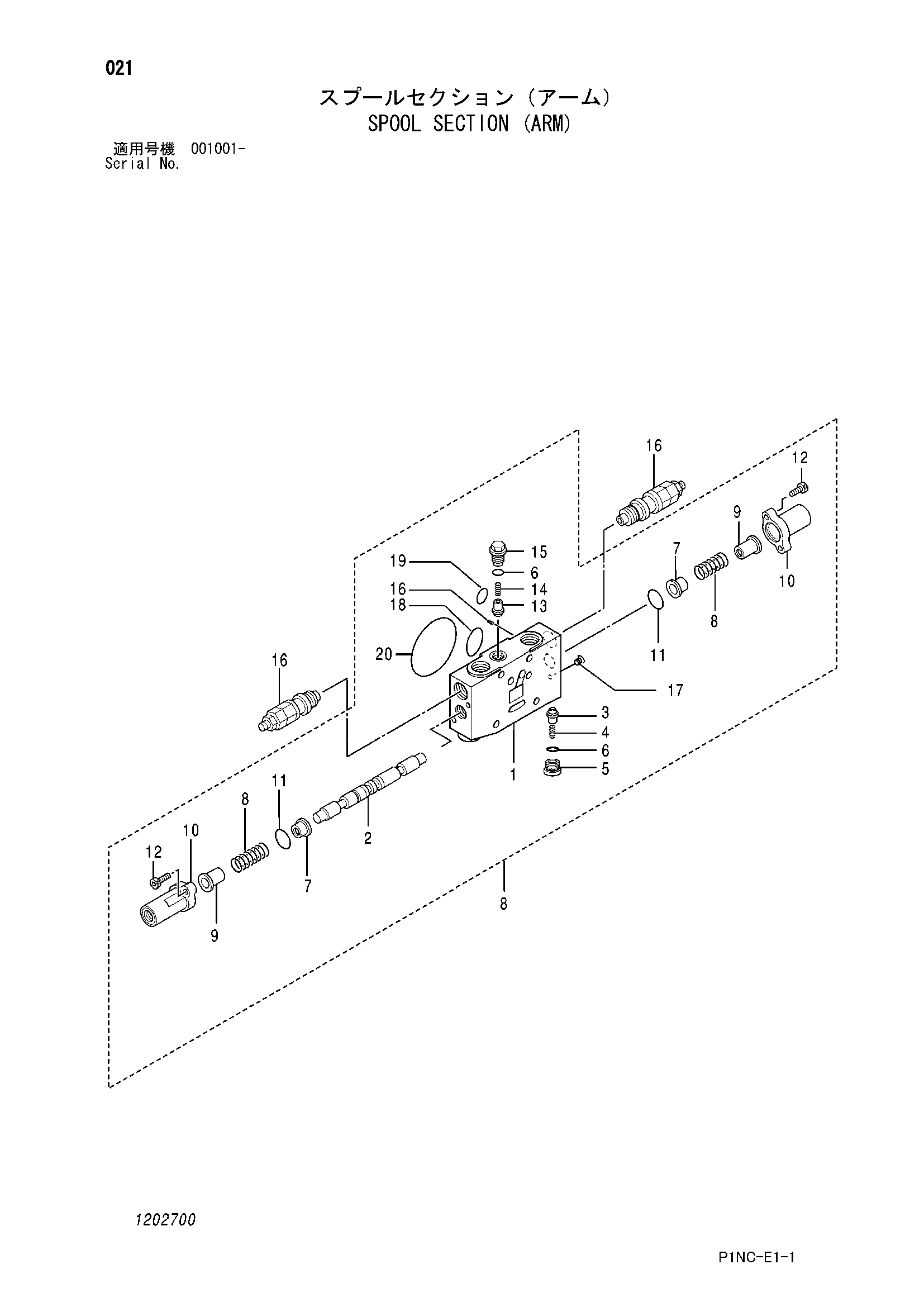

Заводская схема «Золотник секция (рукоять)» для HITACHI ZX14-3CKD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 8 | 4700406 | Секция | 1 |
| 8-3 | 0801802 | Тарельчатый клапан | 1 |
| 8-4 | 0429405 | Пружина | 1 |
| 8-5 | 0801803 | Пробка | 1 |
| 8-6 | 957366 | Уплотнительное кольцо | 2 |
| 8-7 | 0429310 | Седло пружины | 2 |
| 8-8 | 0974602 | Пружина | 2 |
| 8-9 | 0801303 | Седло пружины | 2 |
| 8-10 | 0801304 | Колпачок | 2 |
| 8-11 | 0429313 | Уплотнительное кольцо | 2 |
| 8-12 | 0429314 | Болт с внутренним шестигранником | 4 |
| 8-13 | 0801305 | Тарельчатый клапан | 1 |
| 8-14 | 0801306 | Пружина | 1 |
| 8-15 | 0801307 | Пробка | 1 |
| 8-16 | 0975501 | Пробка | 1 |
| 8-18 | 4506420 | Уплотнительное кольцо | 1 |
| 8-19 | 984618 | Уплотнительное кольцо | 1 |
| 8-20 | 0801203 | Уплотнительное кольцо | 1 |
| 16 | 4619771 | Предохранительный клапан в сборе | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3CKD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
