Кабина (4) — HITACHI ZX14-3

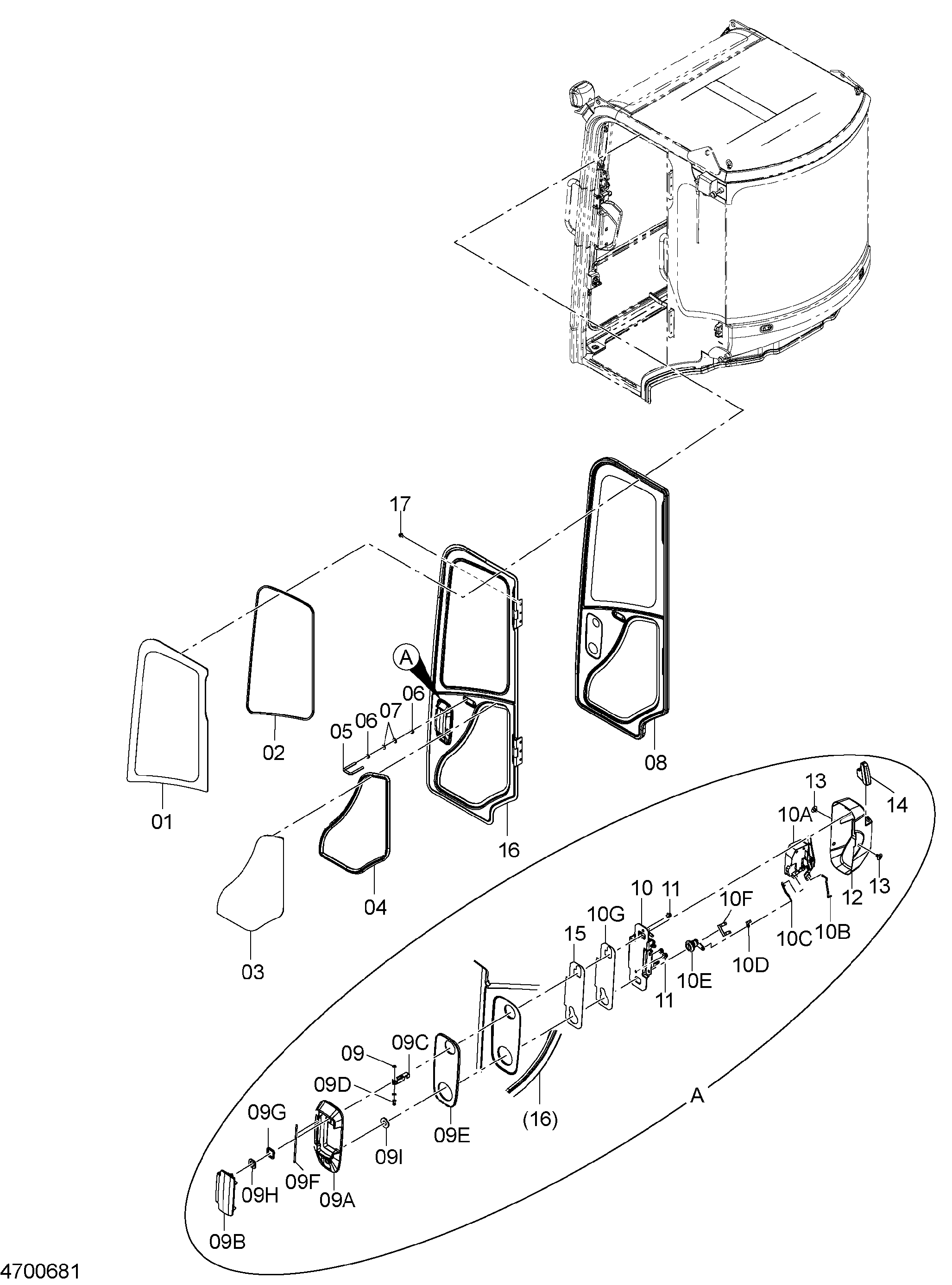

Заводская схема «Кабина (4)» для HITACHI ZX14-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4700681 | Дверь в сборе | 1 | |
| 01 | 4699058 | Стекло | 1 |
| 02 | 4699059 | Резиновая прокладка | 1 |
| 03 | 4699060 | Стекло | 1 |
| 04 | 4699061 | Резиновая прокладка | 1 |
| 05 | 4700676 | Ответная планка | 1 |
| 06 | 4700678 | Гайка | 4 |
| 07 | 4700677 | Шайба | 4 |
| 08 | 4700680 | Уплотнение | 1 |
| 09 | 4690950 | Рукоятка в сборе | 1 |
| 09A | 4691081 | Базовый | 1 |
| 09B | 4691082 | Рукоятка наружный | 1 |
| 09C | 4691097 | Вилка | 1 |
| 09D | 4691096 | Заклёпка | 1 |
| 09E | 4691062 | Манжета | 1 |
| 09F | 4691095 | Палец | 1 |
| 09G | 4691063 | Манжета | 1 |
| 09H | 4691064 | Манжета | 1 |
| 09I | 4690767 | Манжета | 1 |
| 10 | 4690952 | Блокировка в сборе | 1 |
| 10A | 4691103 | Замок | 1 |
| 10B | 4691113 | Шток | 1 |
| 10C | 4691114 | Шток | 1 |
| 10D | 4691098 | Палец | 1 |
| 10E | 4691102 | Замок двери | 1 |
| 10F | 4691101 | Зажим | 1 |
| 10G | 4690951 | Манжета | 1 |
| 11 | 4690953 | Болт | 2 |
| 12 | 4690954 | Крышка | 1 |
| 13 | 4690956 | Зажим | 3 |
| 14 | 4690955 | Рычаг | 1 |
| 15 | 4690951 | Манжета | 1 |
| 16 | 4699057 | Дверь | 1 |
| 17 | 4690756 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
