Топливные трубопроводы — HITACHI ZX14-3

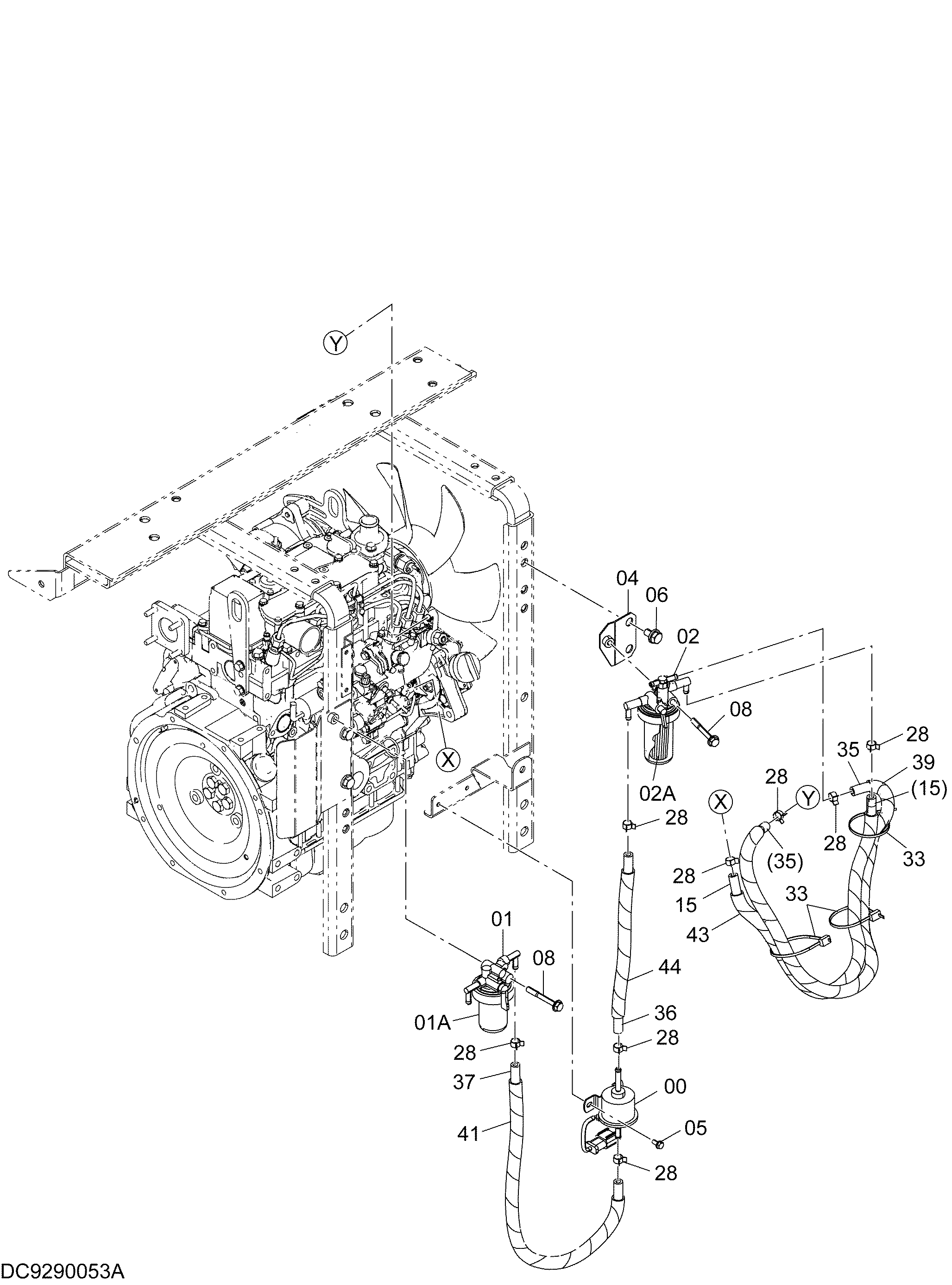

Заводская схема «Топливные трубопроводы» для HITACHI ZX14-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4626347 | Насос | 1 |
| 01 | 4664736 | Сепаратор | 1 |
| 01A | 4667074 | Фильтрующий элемент | 1 |
| 02 | 4664737 | Топливный фильтр | 1 |
| 02A | 4667073 | Фильтрующий элемент | 1 |
| 04 | 8113630 | Кронштейн | 1 |
| 05 | J260614 | Болт с шайбой | 2 |
| 05A | J900614 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 06 | J271020 | Болт с шайбой | 2 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | J260865 | Болт с шайбой | 2 |
| 08A | J900865 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 15 | 4429126 | Топливный шланг | 1 |
| 28 | 4616159 | Хомут шланга | 8 |
| 33 | 4055312 | Ленточный зажим | 3 |
| 35 | 4309944 | Топливный шланг | 1 |
| 36 | 4355362 | Топливный шланг | 1 |
| 37 | 4346559 | Топливный шланг | 1 |
| 39 | 4696678 | Трубка | 1 |
| 41 | 4346676 | Трубка | 1 |
| 43 | 4702965 | Трубка | 1 |
| 44 | 4702964 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
