Электрооборудование (1-1) — HITACHI ZX14-3

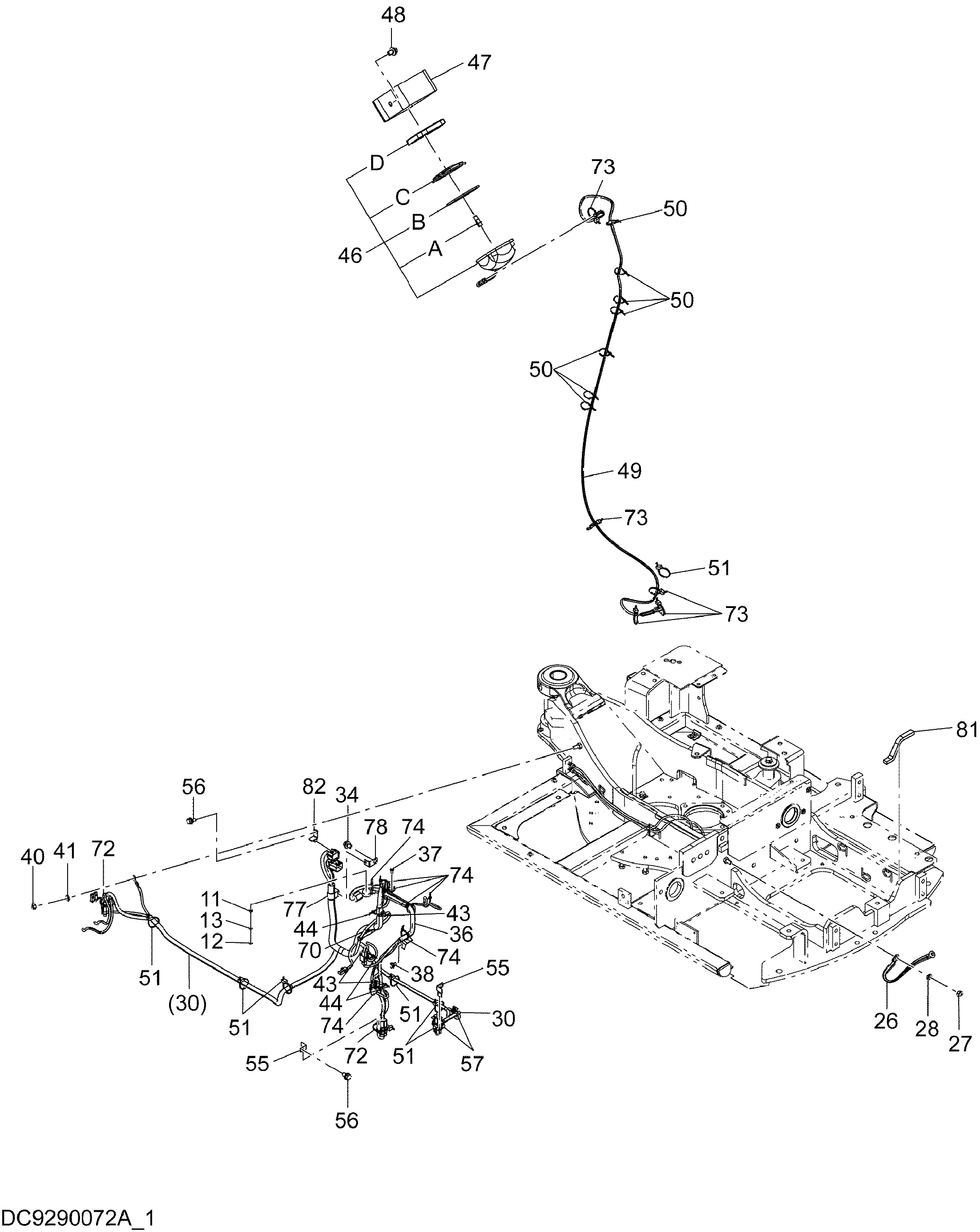

Заводская схема «Электрооборудование (1-1)» для HITACHI ZX14-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | M500605 | Гайка | 1 |
| 12 | A590106 | Плоская шайба | 1 |
| 13 | A590906 | Пружинная шайба | 1 |
| 26 | 4666690 | Жгут проводов | 1 |
| 27 | J950010 | Гайка | 1 |
| 28 | A590910 | Пружинная шайба | 1 |
| 30 | 2056193 | Жгут проводов | 1 |
| 34 | J271020 | Болт с шайбой | 1 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 8113731 | Направляющая | 1 |
| 37 | J260616 | Болт с шайбой | 1 |
| 37A | J900616 | Болт | 1 |
| 37B | A590106 | Плоская шайба | 1 |
| 38 | J260816 | Болт с шайбой | 1 |
| 38A | J900816 | Болт | 1 |
| 38B | A590108 | Плоская шайба | 1 |
| 40 | J950010 | Гайка | 1 |
| 41 | A590910 | Пружинная шайба | 1 |
| 43 | 4665161 | Базовый | 3 |
| 44 | 4326365 | Ленточный зажим | 3 |
| 46 | 4608379 | Фара | 1 |
| 46A | 4375215 | Лампа | 1 |
| 46B | 4428123 | Прокладка | 1 |
| 46C | 4634053 | Рассеиватель | 1 |
| 46D | 4634054 | Обод | 1 |
| 47 | 4683906 | Защитный кожух | 1 |
| 48 | J271225 | Болт с шайбой | 1 |
| 48A | J901225 | Болт | 1 |
| 48B | J222012 | Шайба | 1 |
| 49 | 4684697 | Жгут проводов | 1 |
| 50 | 4326365 | Ленточный зажим | 7 |
| 51 | 4055311 | Ленточный зажим | 7 |
| 55 | 4381930 | Кронштейн | 2 |
| 56 | J271020 | Болт с шайбой | 2 |
| 56A | J901020 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | 4254600 | Зажим | 2 |
| 70 | 4323613 | Ленточный зажим | 1 |
| 72 | 4055312 | Ленточный зажим | 2 |
| 73 | 4055311 | Ленточный зажим | 5 |
| 74 | 4326365 | Ленточный зажим | 7 |
| 77 | 4686460 | Хомут | 1 |
| 78 | 4687871 | Кронштейн | 1 |
| 81 | 4699847 | Резиновая прокладка | 1 |
| 82 | 4645953 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
