Рукоять 0.84m детали — HITACHI ZX14-3

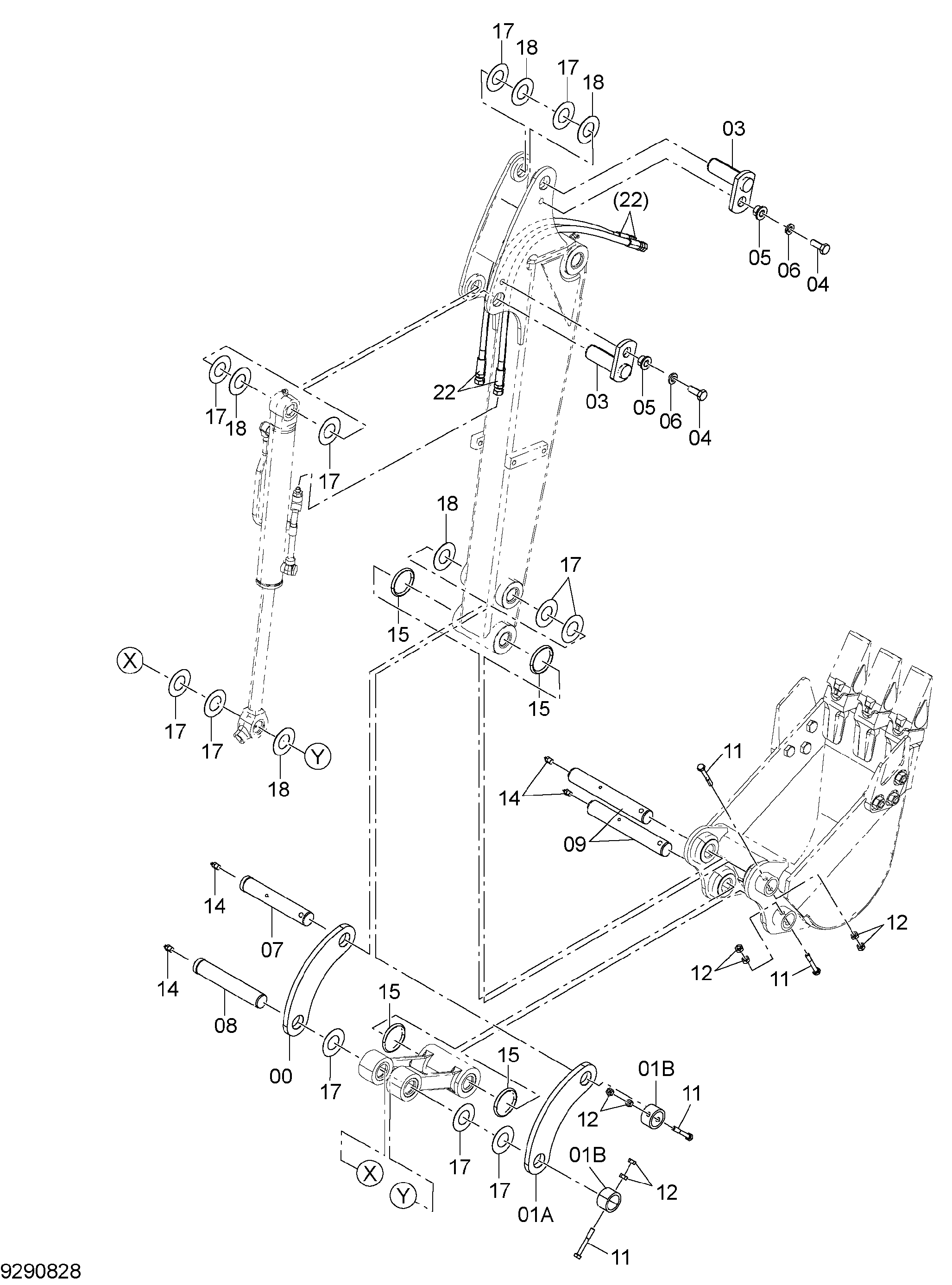

Заводская схема «Рукоять 0.84m детали» для HITACHI ZX14-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4682772 | Тяга | 1 |
| 01 | 8112985 | Тяга | 1 |
| 01A | 4682772 | Тяга | 1 |
| 01B | 4275467 | Ограничитель | 2 |
| 03 | 9767009 | Палец | 2 |
| 04 | J901230 | Болт | 2 |
| 05 | 4339354 | Втулка | 2 |
| 06 | A590912 | Пружинная шайба | 2 |
| 07 | 4333015 | Палец | 1 |
| 08 | 4333016 | Палец | 1 |
| 09 | 4333018 | Палец | 2 |
| 11 | 4621818 | Болт | 4 |
| 12 | M500807 | Гайка | 8 |
| 14 | J75481 | Пресс-маслёнка | 4 |
| 15 | 4275463 | Уплотнительное кольцо | 4 |
| 17 | 4359554 | Регулировочная шайба | 11 |
| 18 | 4359556 | Регулировочная шайба | 5 |
| 22 | 4684614 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
