Кабина (3) — HITACHI ZX14-3

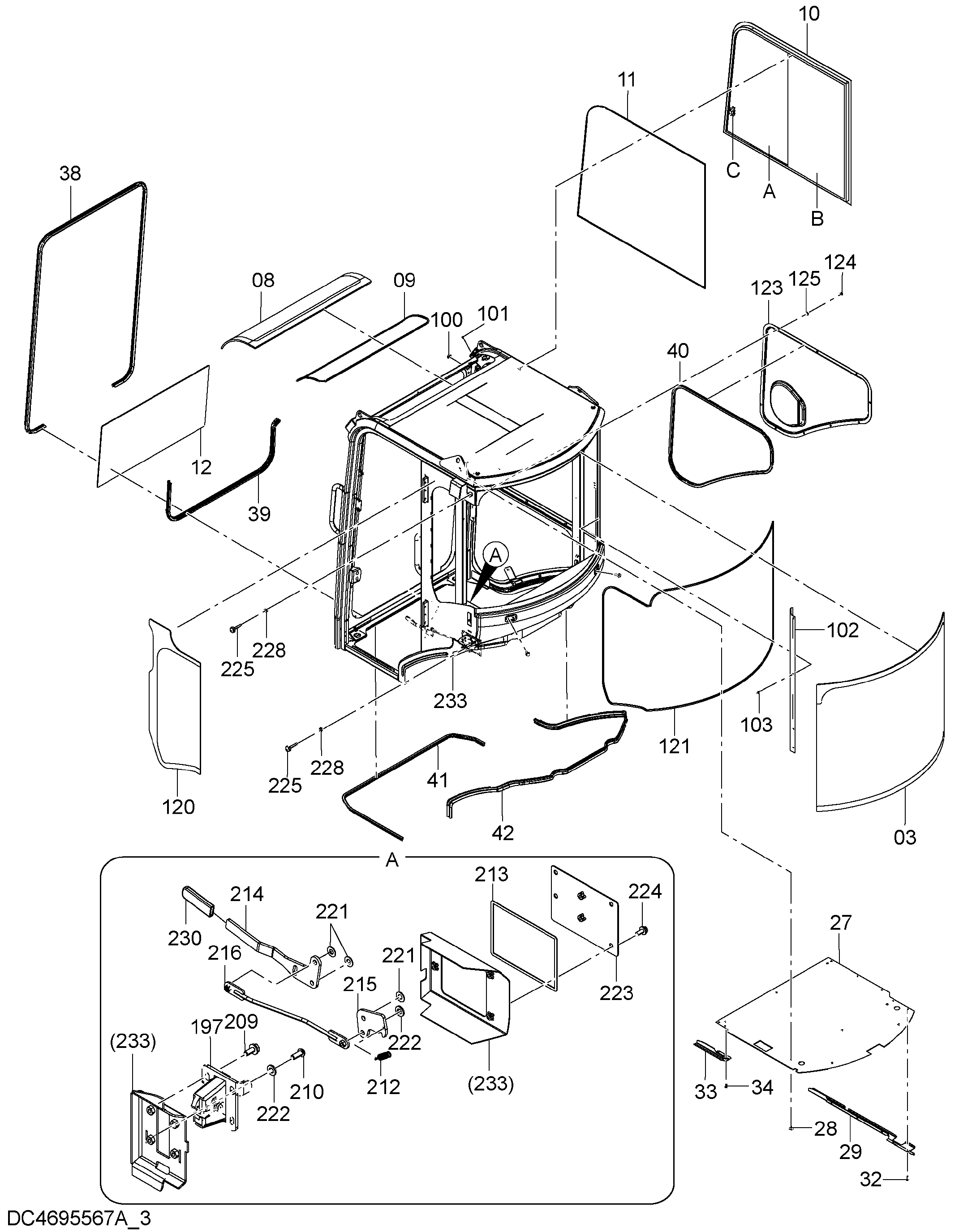

Заводская схема «Кабина (3)» для HITACHI ZX14-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4690724 | Стекло | 1 |
| 08 | 4690723 | Рооф | 1 |
| 09 | 4690720 | Резиновая прокладка | 1 |
| 10 | 4690722 | Рамка окна | 1 |
| 10A | 4690788 | Стекло | 1 |
| 10B | 4690789 | Стекло | 1 |
| 10C | 4707430 | Замок | 1 |
| 11 | 4690719 | Резиновая прокладка | 1 |
| 12 | 4690735 | Стекло | 1 |
| 27 | 4700685 | Рооф | 1 |
| 28 | 4690745 | Зажим | 8 |
| 29 | 4690746 | Крышка | 1 |
| 32 | 4690747 | Болт | 5 |
| 33 | 4690748 | Крышка | 1 |
| 34 | 4690747 | Болт | 2 |
| 38 | 4690727 | Уплотнение | 1 |
| 39 | 4690726 | Уплотнение | 1 |
| 40 | 4690729 | Уплотнение | 1 |
| 41 | 4690728 | Уплотнение | 1 |
| 42 | 4703909 | Уплотнение | 1 |
| 100 | 4703897 | Колпачок | 1 |
| 101 | 4703898 | Колпачок | 2 |
| 102 | 4690773 | Крышка | 1 |
| 103 | 4690774 | Болт | 4 |
| 120 | 4700683 | Стекло | 1 |
| 121 | 4700684 | Резиновая прокладка | 1 |
| 123 | 4700687 | Крышка | 1 |
| 124 | 4690782 | Гайка | 11 |
| 125 | 4690781 | Шайба | 11 |
| 197 | 4700688 | Замок | 1 |
| 209 | 4700689 | Болт | 3 |
| 210 | 4704063 | Болт | 1 |
| 212 | 4703905 | Пружина | 1 |
| 213 | 4703906 | Уплотнение | 1 |
| 214 | 4700690 | Рычаг | 1 |
| 215 | 4700691 | Рычаг | 1 |
| 216 | 4700692 | Шток | 1 |
| 221 | 4690793 | Шайба | 3 |
| 222 | 4690781 | Шайба | 2 |
| 223 | 4700693 | Крышка | 1 |
| 224 | 4690731 | Болт | 4 |
| 225 | 4700695 | Ограничитель | 2 |
| 228 | 4700678 | Гайка | 2 |
| 230 | 4700696 | Крышка | 1 |
| 233 | 4700682 | Кабина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
