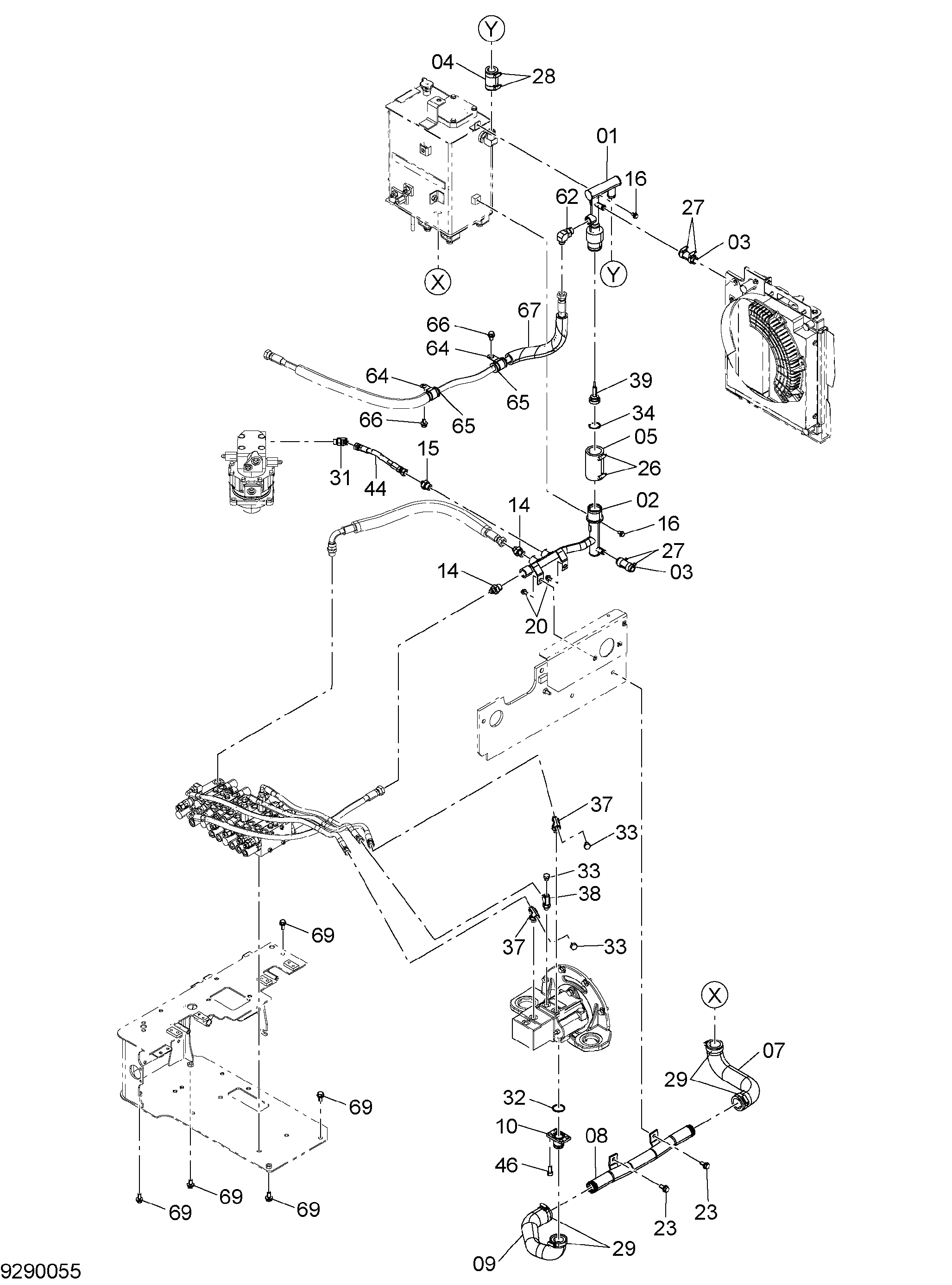

Масляный радиатор трубопроводы (1) — HITACHI ZX14-3
Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI ZX14-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8113678 | Обратная трубка | 1 |
| 02 | 7054978 | Обратная трубка | 1 |
| 03 | 4655746 | Резиновая прокладка | 2 |
| 04 | 4418644 | Резиновая прокладка | 1 |
| 05 | 4087298 | Резиновый шланг | 1 |
| 07 | 3113390 | Резиновый шланг | 1 |
| 08 | 8113677 | Всасывающая трубка | 1 |
| 09 | 3109851 | Резиновый шланг | 1 |
| 10 | 9766228 | Всасывающая трубка | 1 |
| 14 | A852144 | Адаптер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A852143 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | J260816 | Болт с шайбой | 2 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 20 | J260820 | Болт с шайбой | 2 |
| 20A | J900820 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | 4504198 | Хомут шланга | 2 |
| 27 | 4514699 | Хомут шланга | 4 |
| 28 | 4623907 | Хомут шланга | 2 |
| 29 | 4505385 | Хомут шланга | 4 |
| 31 | A852233 | Угловой штуцер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A810035 | Уплотнительное кольцо | 1 |
| 33 | A885002 | Пробка | 3 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 446751 | Стопорное кольцо | 1 |
| 37 | 4385817 | Тройник | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4633820 | Тройник | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4255212 | Клапан | 1 |
| 44 | 4685910 | Шланг | 1 |
| 46 | J781025 | Болт с внутренним шестигранником | 4 |
| 62 | A852344 | Угловой штуцер | 1 |
| 62A | 4506418 | Уплотнительное кольцо | 1 |
| 64 | 4192035 | Зажим | 2 |
| 65 | 4463996 | Резиновая втулка | 2 |
| 66 | J271020 | Болт с шайбой | 2 |
| 66A | J901020 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 67 | 4621216 | Трубка | 1 |
| 69 | J271025 | Болт с шайбой | 5 |
| 69A | J901025 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
