Консоль (левый)(навес)(тхин рукоятка) — HITACHI ZX14-3

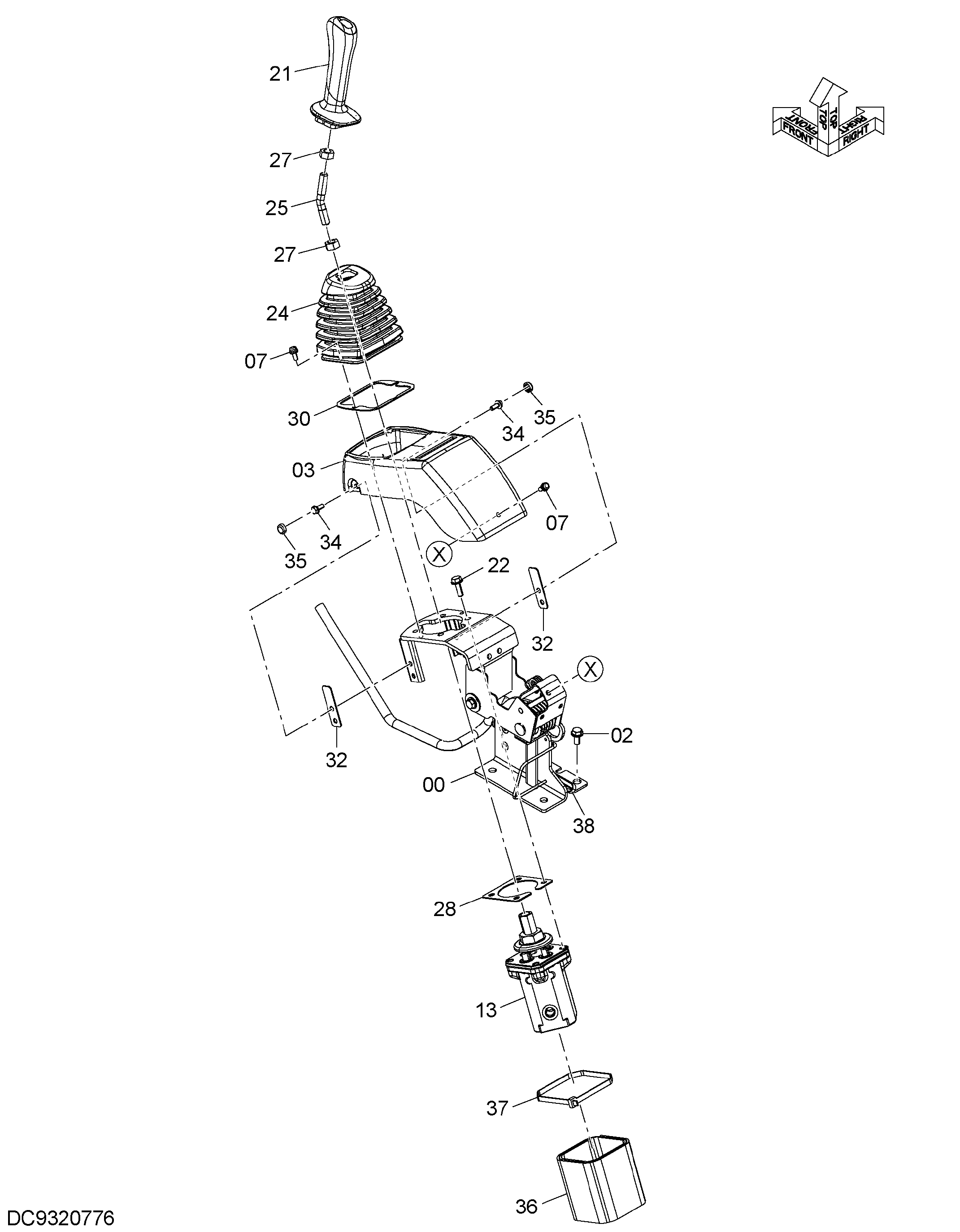

Заводская схема «Консоль (левый)(навес)(тхин рукоятка)» для HITACHI ZX14-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4695620 | Рама | 1 |
| 02 | J260820 | Болт с шайбой | 4 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 4690394 | Крышка | 1 |
| 07 | J680616 | Винт с шайбой | 3 |
| 13 | 4681778 | Пилотный клапан | 1 |
| 21 | 4708458 | Рукоятка | 1 |
| 22 | J260825 | Болт с шайбой | 4 |
| 22A | J900825 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 24 | 4696848 | Защитный чехол | 1 |
| 25 | 4633644 | Вал | 1 |
| 27 | J950012 | Гайка | 2 |
| 28 | 4627373 | Уплотнение | 1 |
| 30 | 3106482 | Пластина | 1 |
| 32 | 4627374 | Уплотнение | 2 |
| 34 | J260616 | Болт с шайбой | 2 |
| 34A | J900616 | Болт | 1 |
| 34B | A590106 | Плоская шайба | 1 |
| 35 | 4624545 | Колпачок | 2 |
| 36 | 4629329 | Стекловата | 1 |
| 37 | 4323613 | Ленточный зажим | 1 |
| 38 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
