Облицовка (1-2) — HITACHI ZX14-3

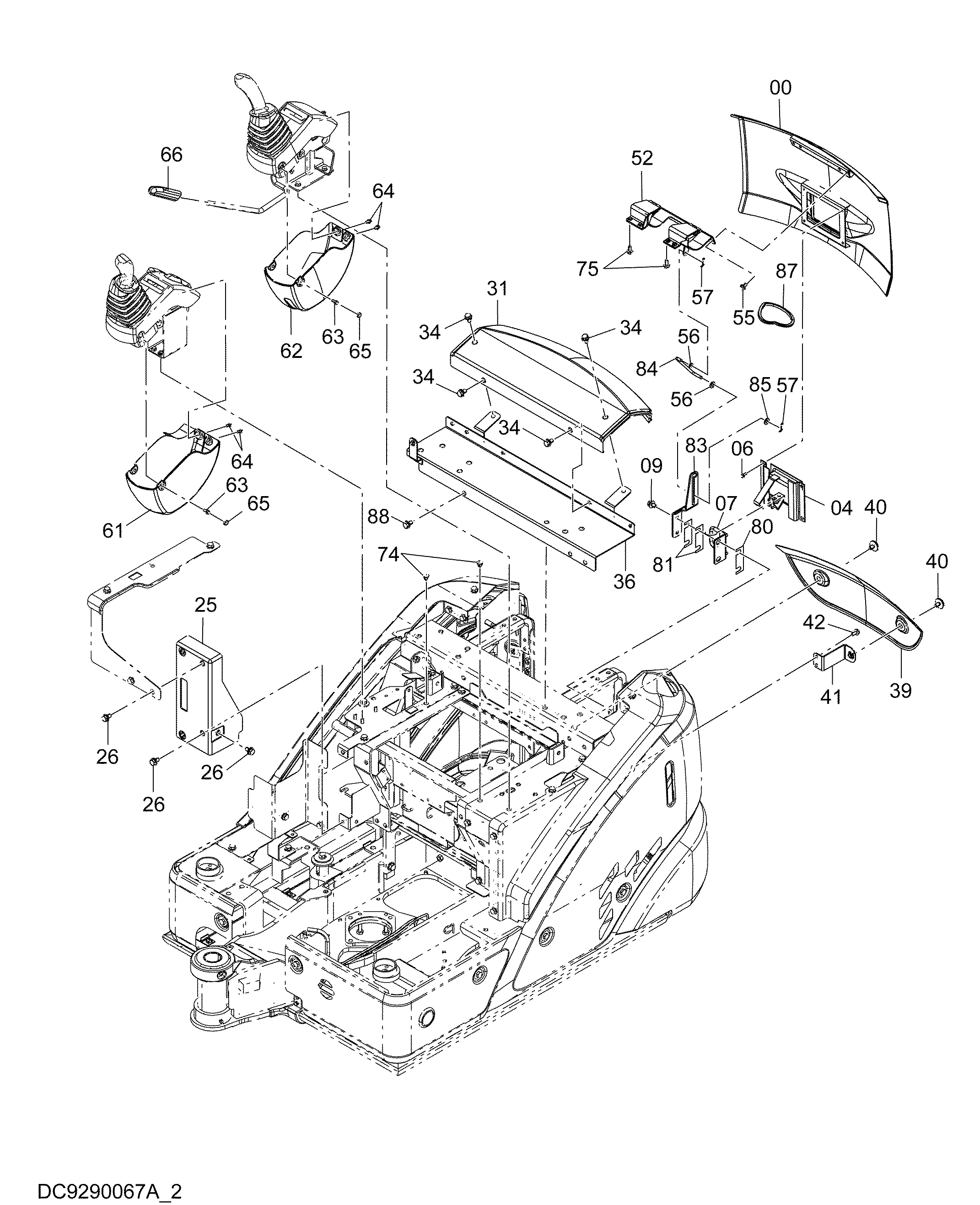

Заводская схема «Облицовка (1-2)» для HITACHI ZX14-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054712 | Крышка двигатель | 1 |
| 04 | 4418105 | Раткх | 1 |
| 06 | J260616 | Болт с шайбой | 4 |
| 06A | J900616 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 07 | 9769578 | Защёлка | 1 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 25 | 7055074 | Крышка | 1 |
| 26 | J271020 | Болт с шайбой | 3 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 31 | 8113022 | Крышка | 1 |
| 34 | J271020 | Болт с шайбой | 4 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 7055161 | Крышка | 1 |
| 39 | 3113397 | Крышка | 1 |
| 40 | J281020 | Болт с шайбой | 2 |
| 40A | J901020 | Болт | 1 |
| 40B | 4486055 | Шайба | 1 |
| 41 | 8114082 | Кронштейн | 1 |
| 42 | J260820 | Болт с шайбой | 2 |
| 42A | J900820 | Болт | 1 |
| 42B | A590108 | Плоская шайба | 1 |
| 52 | 7055233 | Петля | 1 |
| 55 | J260816 | Болт с шайбой | 4 |
| 55A | J900816 | Болт | 1 |
| 55B | A590108 | Плоская шайба | 1 |
| 56 | A590108 | Плоская шайба | 2 |
| 57 | 4402852 | Стопорный палец | 2 |
| 61 | 4690393 | Крышка | 1 |
| 62 | 4690395 | Крышка | 1 |
| 63 | J260616 | Болт с шайбой | 4 |
| 63A | J900616 | Болт | 1 |
| 63B | A590106 | Плоская шайба | 1 |
| 64 | J680616 | Винт с шайбой | 4 |
| 65 | 4624545 | Колпачок | 4 |
| 66 | 4377660 | Рукоятка | 1 |
| 74 | 4288579 замена: 4387681 | Пробка | 2 |
| 74 | 4387681 | Пробка | 2 |
| 75 | J260820 | Болт с шайбой | 4 |
| 75A | J900820 | Болт | 1 |
| 75B | A590108 | Плоская шайба | 1 |
| 80 | 4703056 | Регулировочная шайба | 1 |
| 81 | 4703055 | Регулировочная шайба | 2 |
| 83 | 3117151 | Кронштейн | 1 |
| 84 | 8116856 | Шток | 1 |
| 85 | 4295657 | Шайба плаин | 1 |
| 87 | 4698167 | Резиновая втулка | 1 |
| 88 | J271020 | Болт с шайбой | 1 |
| 88A | J901020 | Болт | 1 |
| 88B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
