Пилотные гидролинии (2-1) — HITACHI ZX14-3

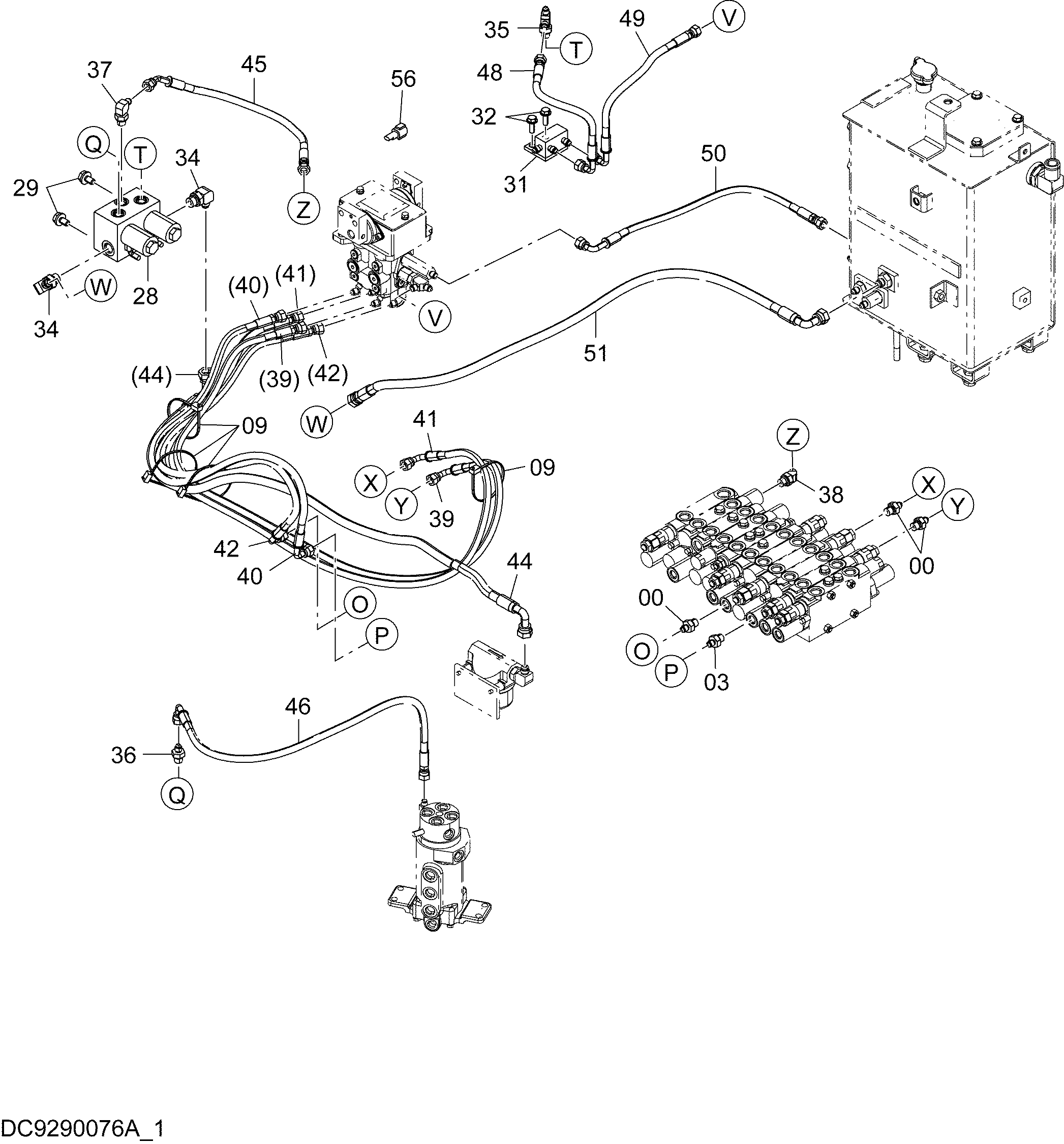

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI ZX14-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 3 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4299126 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852122 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4055312 | Ленточный зажим | 4 |
| 28 | 4607613 | Электромагнитный клапан | 1 |
| 29 | J271020 | Болт с шайбой | 2 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 4683526 замена: 4712373 | Коллектор | 1 |
| 31 | 4712373 | Коллектор | 1 |
| 32 | J260825 | Болт с шайбой | 2 |
| 32A | J900825 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 34 | A852333 | Угловой штуцер | 2 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | A852422 | Тройник | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852122 | Адаптер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852322 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852222 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4690229 | Шланг | 1 |
| 40 | 4690230 | Шланг | 1 |
| 41 | 4690231 | Шланг | 1 |
| 42 | 4690232 | Шланг | 1 |
| 44 | 4690220 | Шланг | 1 |
| 45 | 4690225 | Шланг | 1 |
| 46 | 4696632 | Пластиковый шланг | 1 |
| 48 | 4696631 | Пластиковый шланг | 1 |
| 49 | 4696629 | Пластиковый шланг | 1 |
| 50 | 4696635 | Пластиковый шланг | 1 |
| 51 | 4696630 | Пластиковый шланг | 1 |
| 56 | 4702819 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
