Отопитель (2) — HITACHI ZX14-3

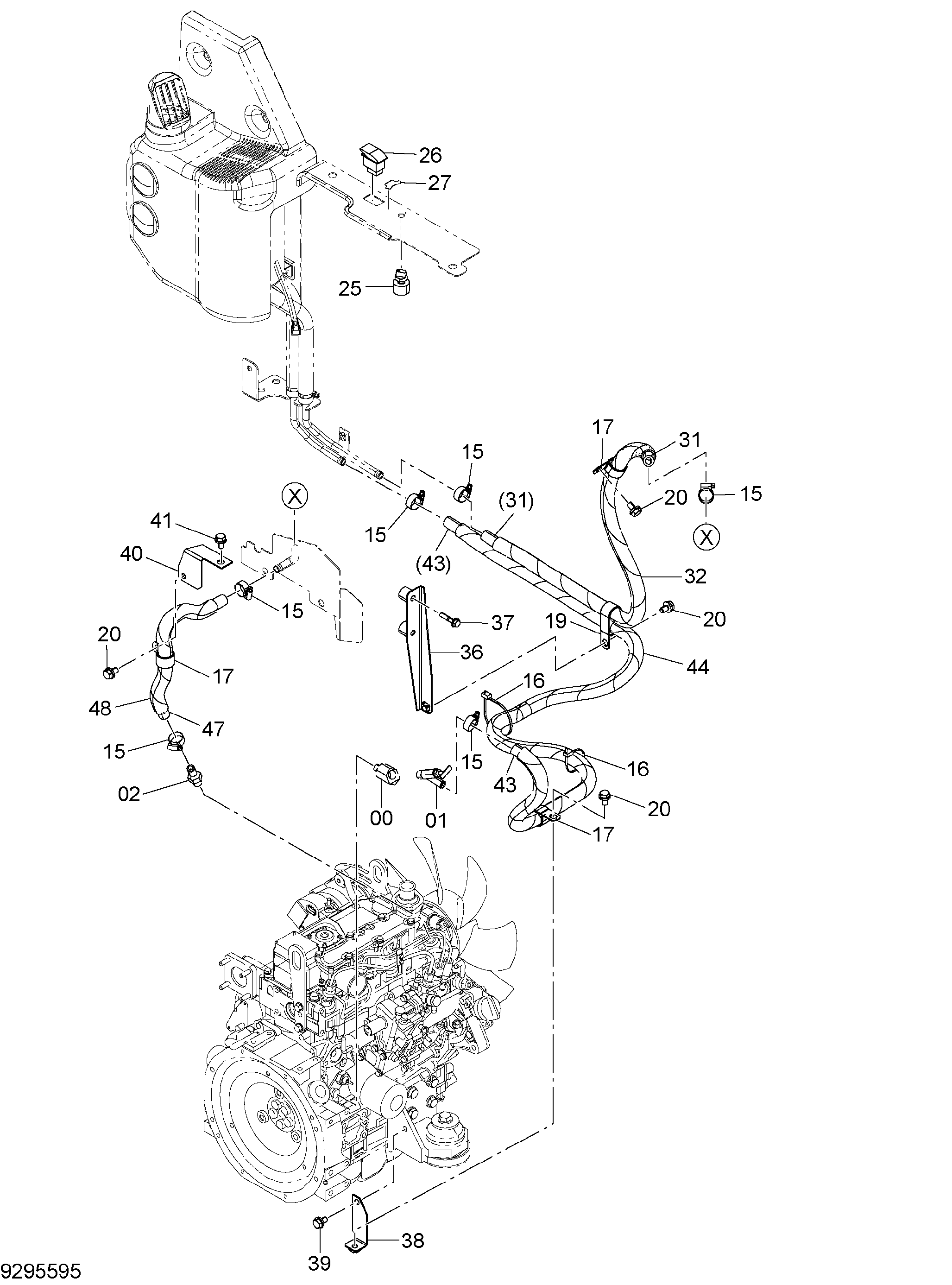

Заводская схема «Отопитель (2)» для HITACHI ZX14-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4687180 | Переходник | 1 |
| 01 | 4508050 | Кран | 1 |
| 02 | 4294662 | Адаптер | 1 |
| 15 | 4514699 | Хомут шланга | 6 |
| 16 | 4055312 | Ленточный зажим | 2 |
| 17 | 4192035 | Зажим | 3 |
| 19 | 4295017 | Зажим | 1 |
| 20 | J271020 | Болт с шайбой | 4 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 25 | 4294504 | Выключатель отопитель | 1 |
| 26 | 4689021 | Выключатель | 1 |
| 27 | 4425953 | Информационная табличка | 1 |
| 31 | 4689152 | Водяной шланг | 1 |
| 32 | 4697797 | Трубка корругатед | 1 |
| 36 | 8118131 | Кронштейн | 1 |
| 37 | J260840 | Болт с шайбой | 2 |
| 37A | J900840 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 38 | 8118132 | Кронштейн | 1 |
| 39 | J271020 | Болт с шайбой | 1 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 8118133 | Кронштейн | 1 |
| 41 | J271020 | Болт с шайбой | 1 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 43 | 4703271 | Водяной шланг | 1 |
| 44 | 4703273 | Трубка корругатед | 1 |
| 47 | 4412670 | Водяной шланг | 1 |
| 48 | 4412671 | Трубка корругатед | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
