Отвал рычаг [EU] — HITACHI ZX14-3

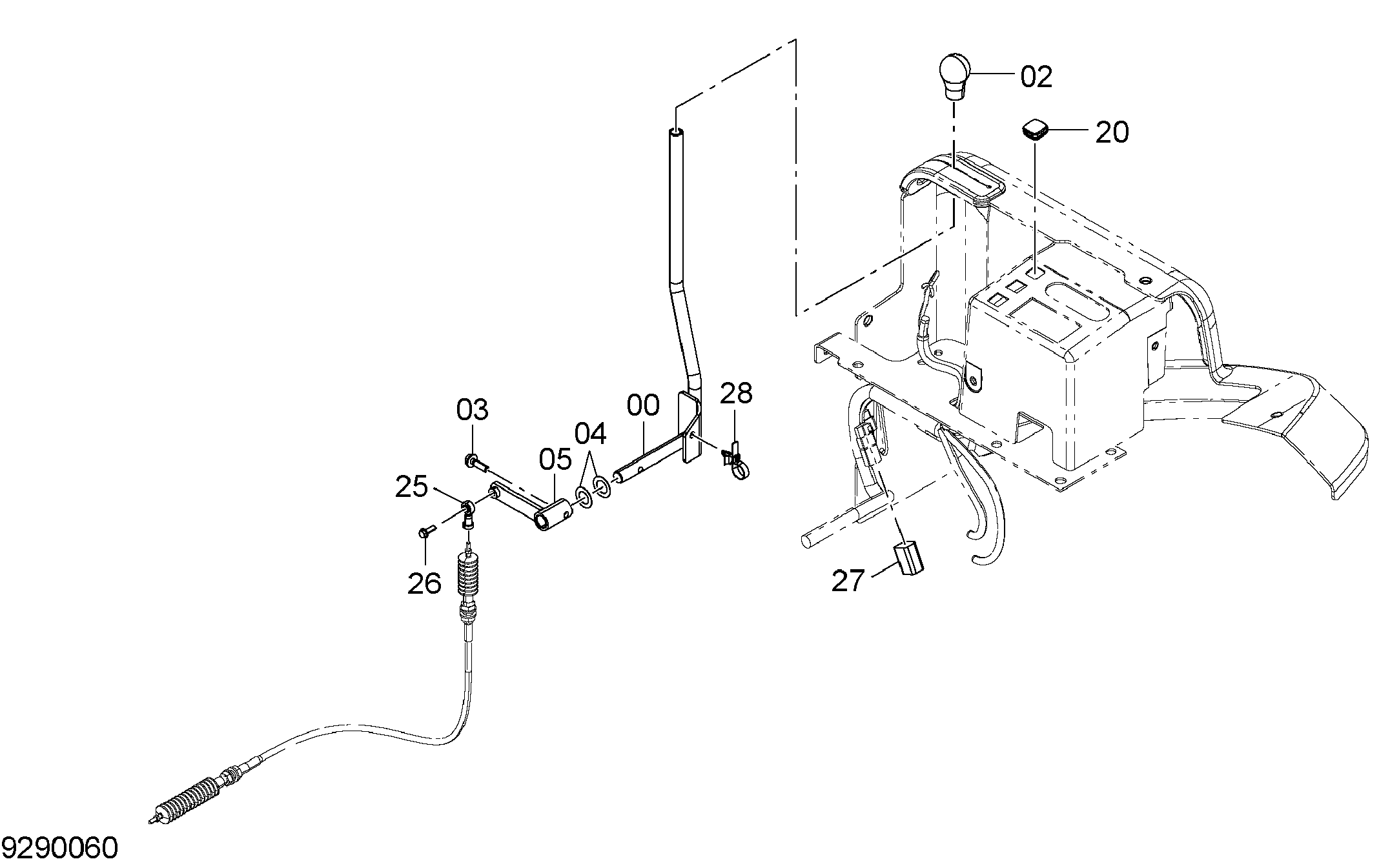

Заводская схема «Отвал рычаг [EU]» для HITACHI ZX14-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Отвал рычаг [EU] HITACHI ZX14-3](/catalog-drawings/02/02d2bb9b-7b90-4c05-9f31-6d9e2fafd54a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113506 | Рычаг | 1 |
| 02 | 4399121 | Рукоятка | 1 |
| 03 | J260830 | Болт с шайбой | 1 |
| 03A | J900830 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 4294498 | Регулировочная шайба | 2 |
| 05 | 9769512 | Тяга | 1 |
| 20 | 4697304 | Резиновая втулка | 1 |
| 25 | 4286584 | Концевой шток | 1 |
| 26 | J260620 | Болт с шайбой | 1 |
| 26A | J900620 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 27 | 4700005 | Разъём | 1 |
| 28 | 4641521 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
