Крышка (1-4)(кабина) — HITACHI ZX14-3

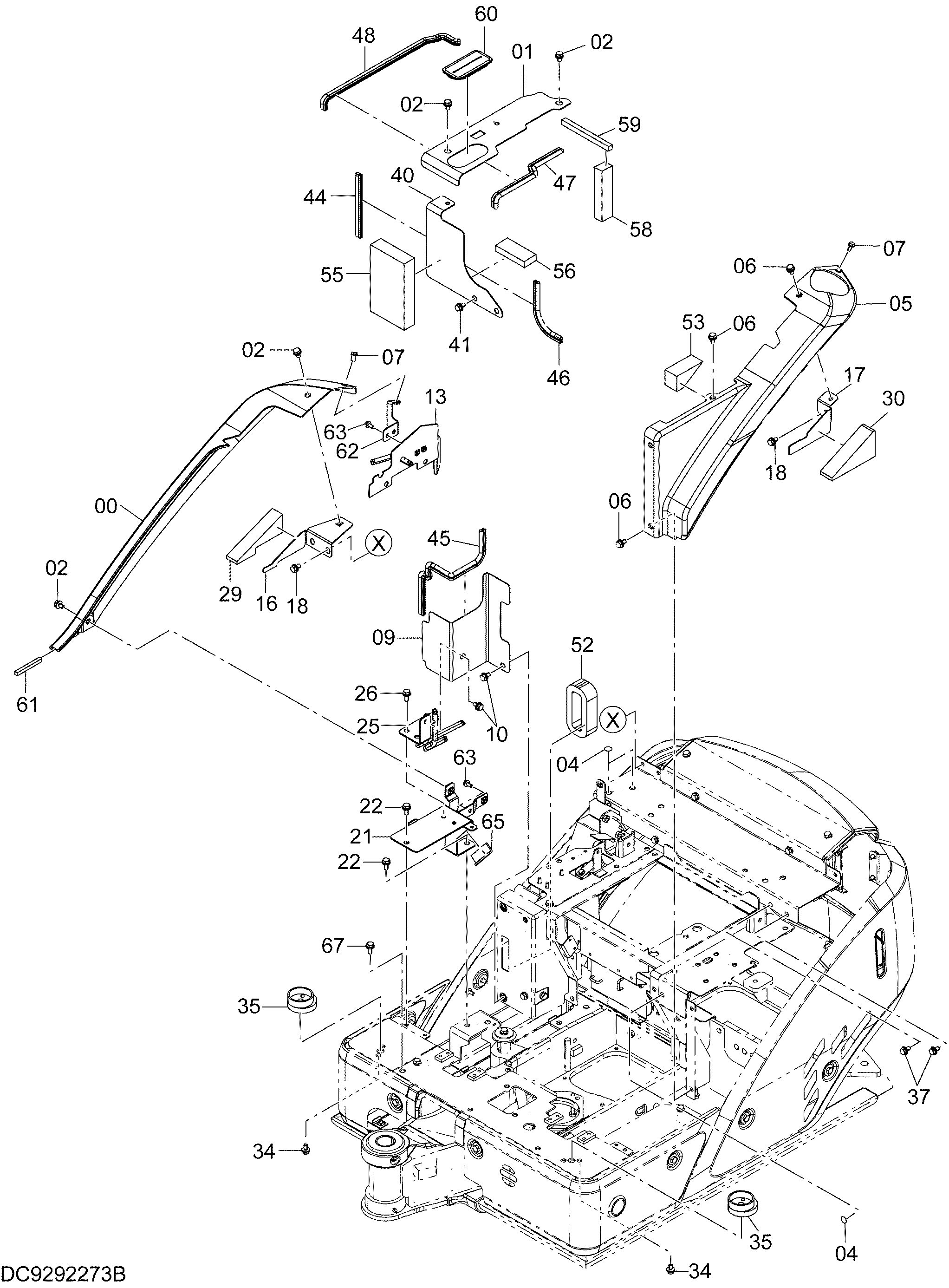

Заводская схема «Крышка (1-4)(кабина)» для HITACHI ZX14-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054714 | Крышка | 1 |
| 01 | 2056272 | Крышка | 1 |
| 02 | J271020 | Болт с шайбой | 4 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4679966 | Сиденье | 3 |
| 05 | 7056095 | Крышка | 1 |
| 06 | J271020 | Болт с шайбой | 4 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | 2057484 | Крышка | 1 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 8114970 | Крышка уплотнение | 1 |
| 16 | 8114232 | Кронштейн | 1 |
| 17 | 8116644 | Кронштейн | 1 |
| 18 | J271020 | Болт с шайбой | 3 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | 7056267 | Кронштейн | 1 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | 8114969 | Кронштейн | 1 |
| 26 | J271025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 29 | 4695598 | Резиновая прокладка | 1 |
| 30 | 4695661 | Резиновая прокладка | 1 |
| 34 | J271020 | Болт с шайбой | 4 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 9770989 | Крепление | 2 |
| 37 | J271020 | Болт с шайбой | 2 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 40 | 8117698 | Кронштейн | 1 |
| 41 | J271020 | Болт с шайбой | 1 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 44 | 4703428 | Резиновое уплотнение | 1 |
| 45 | 4703429 | Резиновое уплотнение | 1 |
| 46 | 4703430 | Резиновое уплотнение | 1 |
| 47 | 4703431 | Резиновое уплотнение | 1 |
| 48 | 4703432 | Резиновое уплотнение | 1 |
| 52 | 4703436 | Резиновая прокладка | 1 |
| 53 | 4703437 | Резиновая прокладка | 1 |
| 55 | 4703439 | Резиновая прокладка | 1 |
| 56 | 4703440 | Резиновая прокладка | 1 |
| 58 | 4703442 | Резиновая прокладка | 1 |
| 59 | 4703443 | Резиновая прокладка | 1 |
| 60 | 4703424 | Резиновая прокладка | 1 |
| 61 | 4704436 | Резиновая прокладка | 1 |
| 62 | 8118840 | Кронштейн | 1 |
| 63 | J260820 | Болт с шайбой | 3 |
| 63A | J900820 | Болт | 1 |
| 63B | A590108 | Плоская шайба | 1 |
| 65 | 4683782 | Резиновая прокладка | 1 |
| 67 | J271025 | Болт с шайбой | 1 |
| 67A | J901025 | Болт | 1 |
| 67B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
