Трубопроводы масляного радиатора (2) — HITACHI ZX14-3

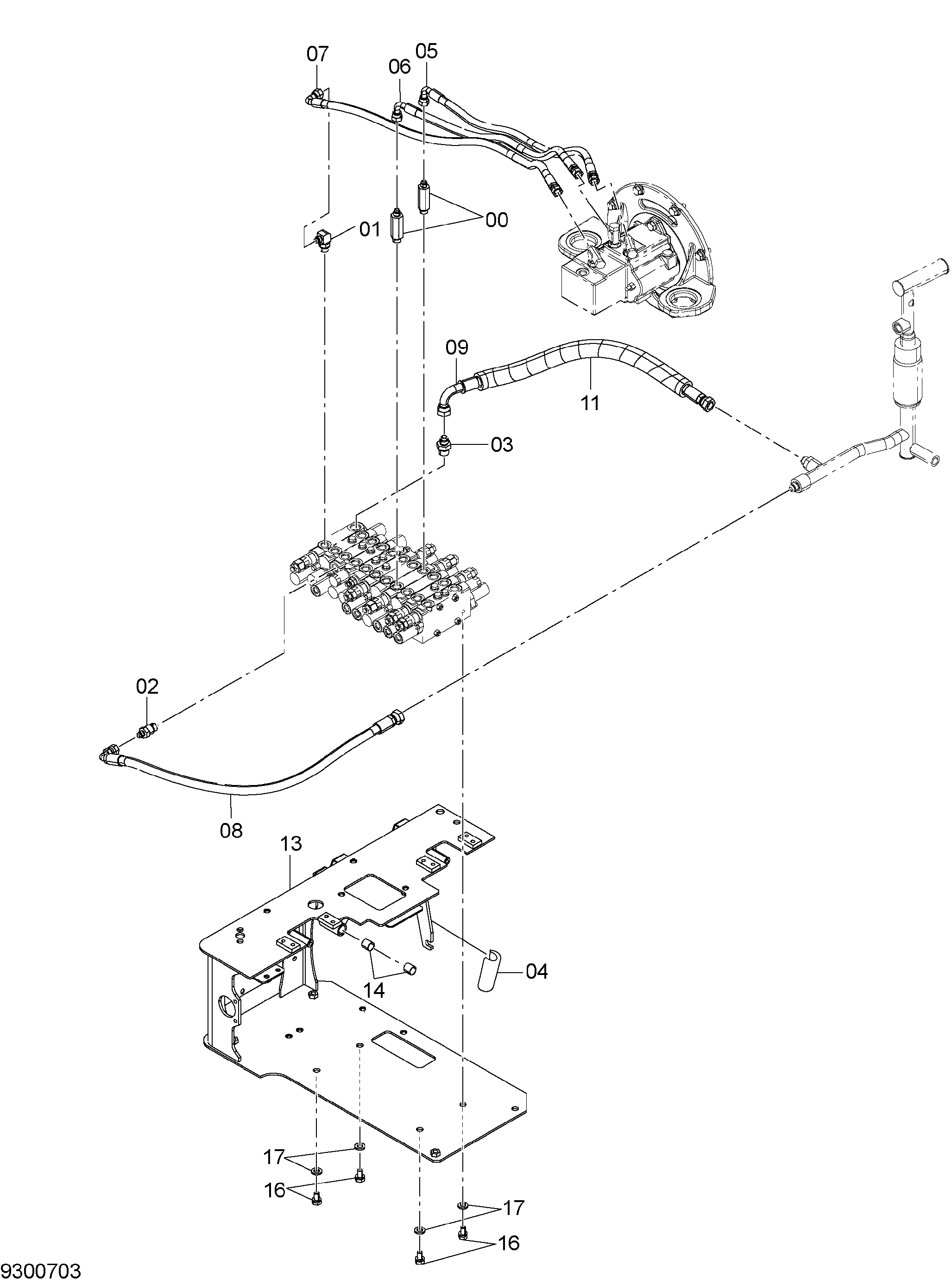

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI ZX14-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4674890 | Адаптер | 2 |
| 00A | 4674883 | Уплотнительное кольцо | 1 |
| 01 | A852333 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4657326 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852144 | Адаптер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4346916 | Амортизатор | 1 |
| 05 | 4690242 | Шланг | 1 |
| 06 | 4690243 | Шланг | 1 |
| 07 | 4690244 | Шланг | 1 |
| 08 | 4690245 | Шланг | 1 |
| 09 | 4690246 | Шланг | 1 |
| 11 | 4432868 | Трубка | 1 |
| 13 | 5012176 | Кронштейн | 1 |
| 14 | 4280298 | Втулка | 2 |
| 16 | 4623691 | Болт с шайбой | 4 |
| 17 | J222010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
