Основные гидролинии (2) — HITACHI ZX14-3

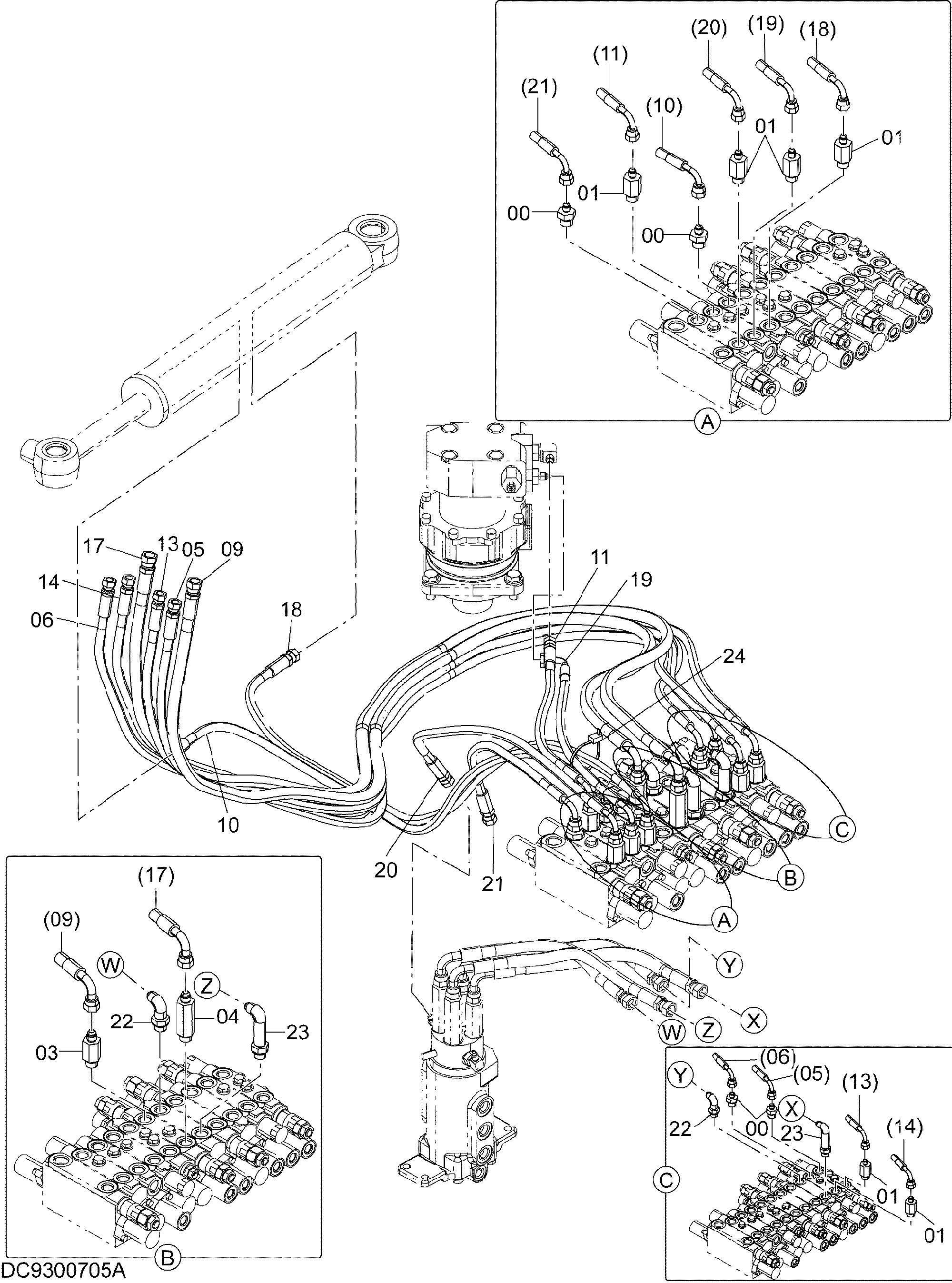

Заводская схема «Основные гидролинии (2)» для HITACHI ZX14-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852132 | Адаптер | 4 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4276964 | Адаптер | 6 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4276965 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4674890 | Адаптер | 1 |
| 04A | 4674883 | Уплотнительное кольцо | 1 |
| 05 | 4690189 | Шланг | 1 |
| 06 | 4690191 | Шланг | 1 |
| 09 | 4690197 | Шланг | 1 |
| 10 | 4690199 | Шланг | 1 |
| 11 | 4690201 | Шланг | 1 |
| 13 | 4690190 | Шланг | 1 |
| 14 | 4690192 | Шланг | 1 |
| 17 | 4690198 | Шланг | 1 |
| 18 | 4690200 | Шланг | 1 |
| 19 | 4690202 | Шланг | 1 |
| 20 | 4690204 | Шланг | 1 |
| 21 | 4690203 | Шланг | 1 |
| 22 | 4699207 | Угловой штуцер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4699209 | Угловой штуцер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
