Электрооборудование (1-2) — HITACHI ZX14-3

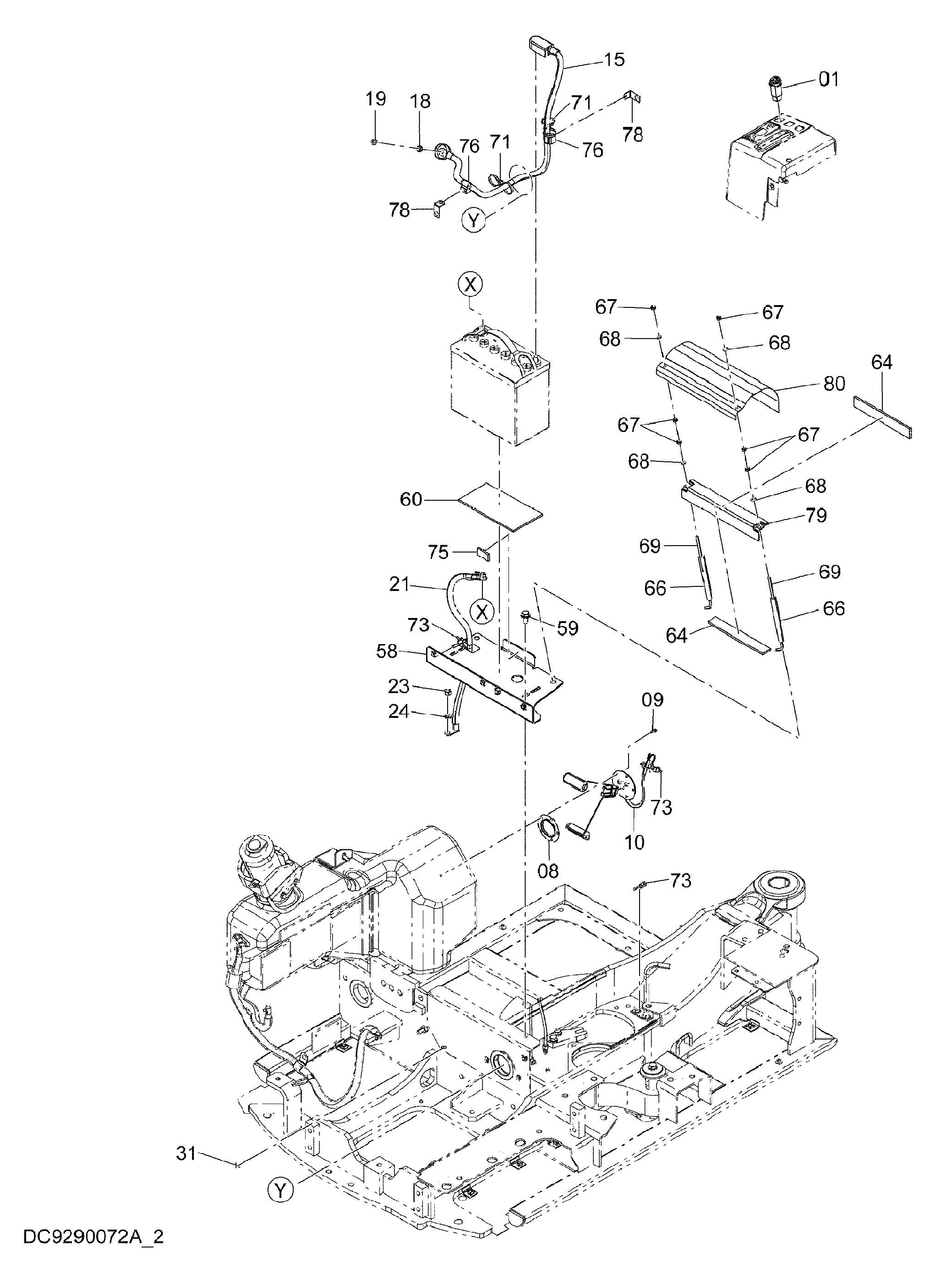

Заводская схема «Электрооборудование (1-2)» для HITACHI ZX14-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4670579 | Выключатель | 1 |
| 08 | 4376524 | Манжета | 1 |
| 09 | 4382035 | Винт | 5 |
| 10 | 4697721 | Поплавок | 1 |
| 15 | 4684590 | Трос батт. | 1 |
| 18 | M500807 | Гайка | 1 |
| 19 | A590908 | Пружинная шайба | 1 |
| 21 | 4684591 | Трос батт. | 1 |
| 23 | J950010 | Гайка | 1 |
| 24 | A590910 | Пружинная шайба | 1 |
| 31 | A762025 | Шплинт | 1 |
| 58 | 7055000 | Кронштейн | 1 |
| 59 | J271025 | Болт с шайбой | 3 |
| 59A | J901025 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | 4684702 | Резиновая прокладка | 1 |
| 64 | 4656717 | Резиновая прокладка | 2 |
| 66 | 4289704 | Трубка | 2 |
| 67 | M500605 | Гайка | 6 |
| 68 | A590106 | Плоская шайба | 4 |
| 69 | 4623696 | Болт | 2 |
| 71 | 4371049 | Ленточный зажим | 2 |
| 73 | 4055311 | Ленточный зажим | 3 |
| 75 | 4418114 | Резиновая прокладка | 1 |
| 76 | 4686458 | Хомут | 2 |
| 78 | 4687871 | Кронштейн | 2 |
| 79 | 9769513 | Кронштейн | 1 |
| 80 | 4697742 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX14-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
