Топливные трубопроводы — HITACHI ZX135UST

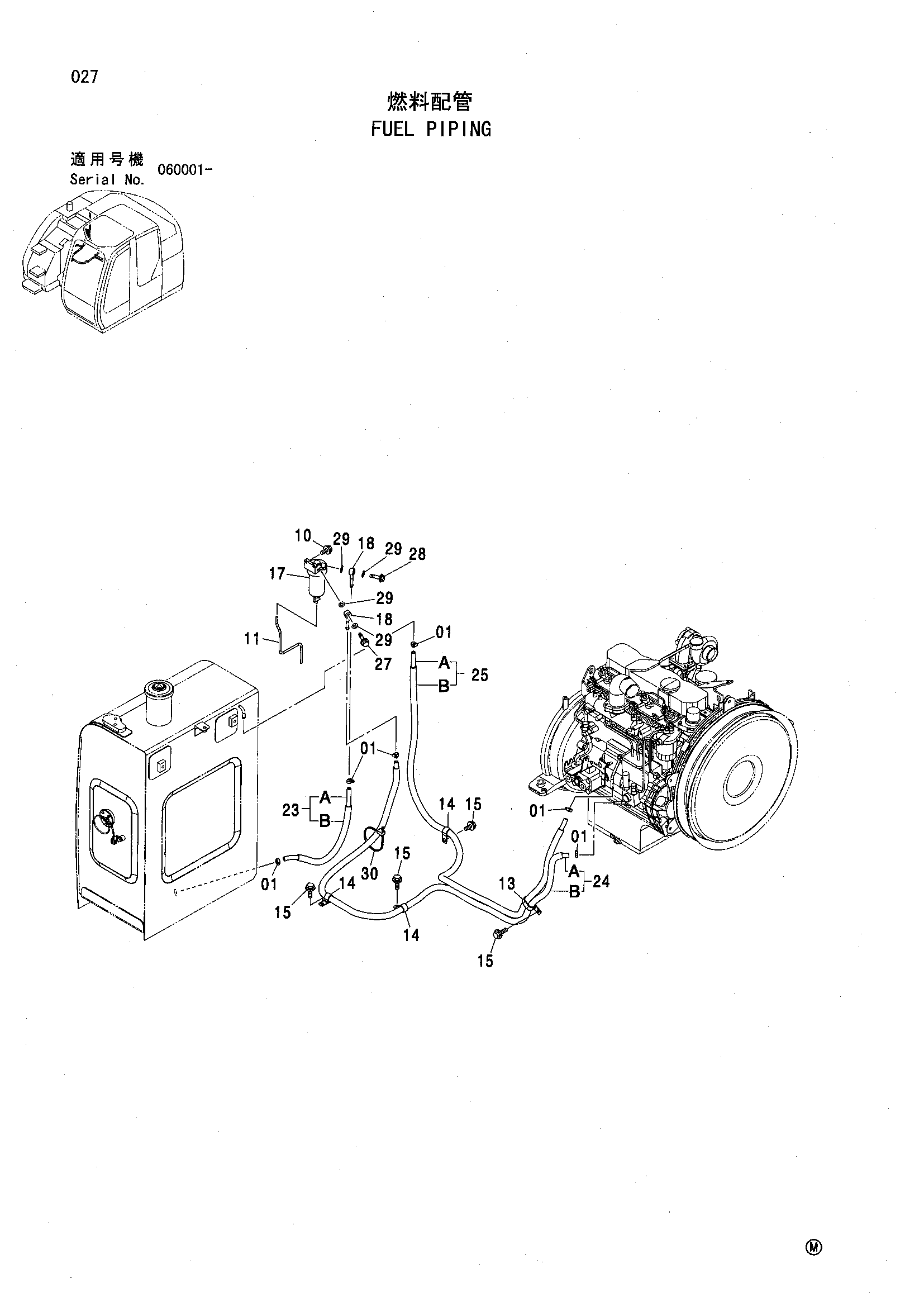

Заводская схема «Топливные трубопроводы» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4514700 | Зажим шланг | 6 |
| 10 | J010830 | Болт с шайбой | 2 |
| 10 | J260830 замена: J900830 | Болт с шайбой | 2 |
| 10 | J260830 замена: A590108 | Болт с шайбой | 2 |
| 11 | 4171509 | Виниловый шланг | 1 |
| 13 | 4192034 | Зажим | 1 |
| 14 | 4190263 | Зажим | 3 |
| 15 | J011020 | Болт с шайбой | 4 |
| 15 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 15 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 17 | 4452913 | Сепаратор | 1 |
| 18 | 4452162 | Трубка топливный | 2 |
| 23 | 9193281 замена: 9222325 | Топливный шланг | 1 |
| 23 | 9222325 | Топливный шланг | 1 |
| 23A | 4441611 замена: 4452637 | Топливный шланг | 1 |
| 23A | 4452637 | Топливный шланг | 1 |
| 23B | 4441612 замена: 4478615 | Трубка | 1 |
| 23B | 4478615 | Трубка | 1 |
| 24 | 9202059 | Топливный шланг | 1 |
| 24A | 4334135 | Топливный шланг | 1 |
| 24B | 4455515 | Трубка | 1 |
| 25 | 9202060 | Топливный шланг | 1 |
| 25A | 4433679 | Топливный шланг | 1 |
| 25B | 4455516 | Трубка | 1 |
| 27 | 4452163 | Болт проушина | 1 |
| 28 | 4452164 | Фильтр гаузе | 1 |
| 29 | 4452165 | Манжета | 4 |
| 30 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
