Рычаг блокировки — HITACHI ZX135UST

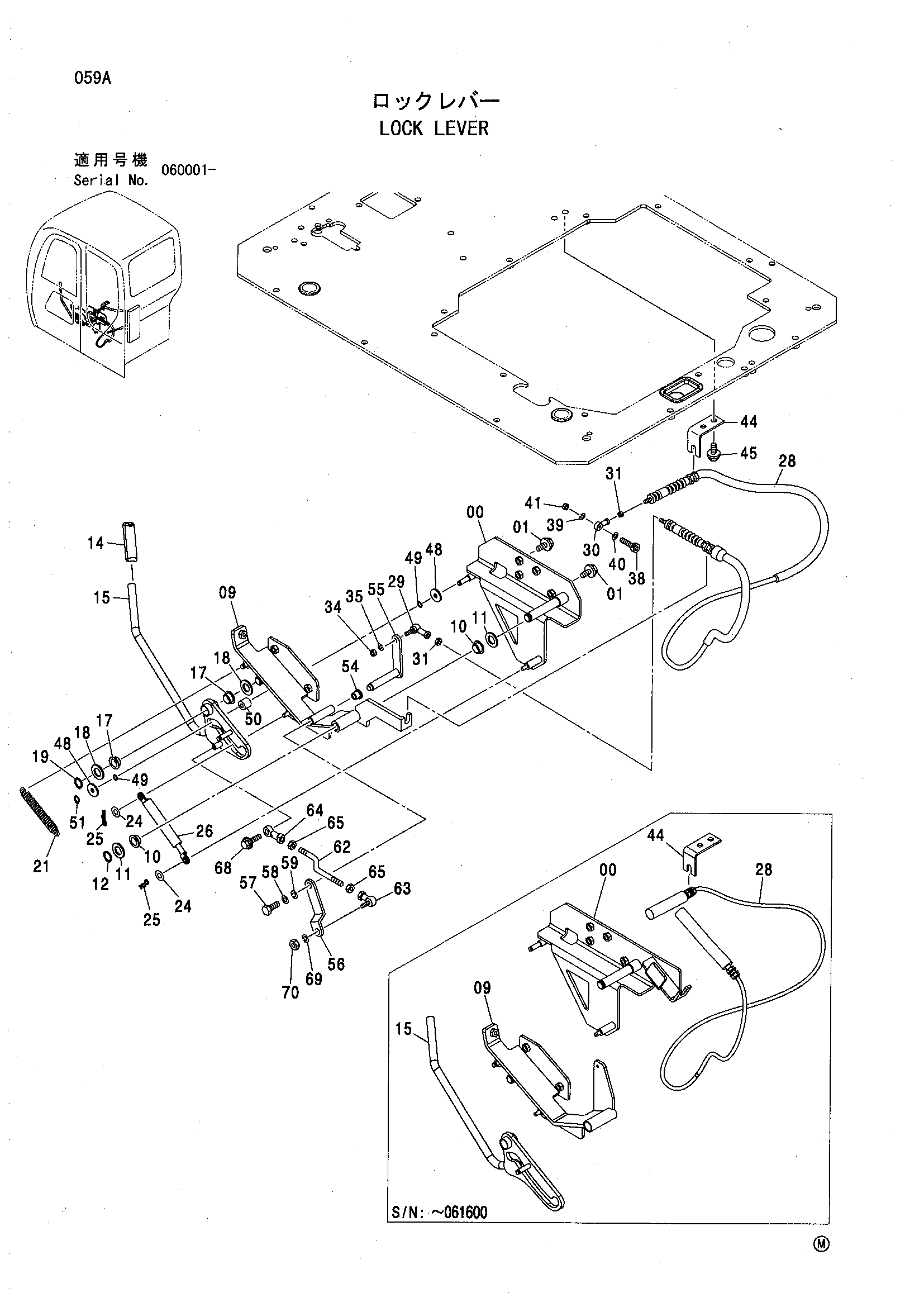

Заводская схема «Рычаг блокировки» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038944 | Кронштейн | 1 |
| 00 | 7040907 | Кронштейн | 1 |
| 01 | J051030 | Болт с шайбой | 4 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 01 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 09 | 7038917 | Кронштейн | 1 |
| 09 | 7040432 | Кронштейн | 1 |
| 10 | 4451809 | Втулка | 2 |
| 11 | A590120 | Плоская шайба | 2 |
| 12 | 959500 | Стопорное кольцо | 1 |
| 14 | 4455772 | Рукоятка блокировка | 1 |
| 15 | 7038919 | Рычаг блокировка | 1 |
| 15 | 7041218 | Рычаг блокировка | 1 |
| 17 | 4451809 | Втулка | 2 |
| 18 | A590120 | Плоская шайба | 2 |
| 19 | 959500 | Стопорное кольцо | 1 |
| 21 | 4454270 | Пружина | 1 |
| 24 | A590108 | Плоская шайба | 2 |
| 25 | 4022697 | Стопорный палец | 2 |
| 26 | 4452249 | Стойка | 1 |
| 28 | 4452142 | Трос управления | 1 |
| 28 | 4455745 | Трос управления | 1 |
| 29 | 4287791 | Шарнир | 1 |
| 30 | 4286584 | Концевой шток | 1 |
| 31 | M500504 | Гайка | 2 |
| 34 | M500605 | Гайка | 1 |
| 35 | A590906 | Пружинная шайба | 1 |
| 38 | M340625 | Болт с внутренним шестигранником | 1 |
| 39 | A590906 | Пружинная шайба | 1 |
| 40 | A590106 | Плоская шайба | 1 |
| 41 | M500605 | Гайка | 1 |
| 44 | 4452007 | Кронштейн | 1 |
| 44 | 4462966 | Кронштейн | 1 |
| 45 | J021020 | Болт с шайбой | 2 |
| 45 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 45 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 48 | 4371706 | Шайба | 2 |
| 49 | 4454269 | Регулировочная шайба | 2 |
| 50 | 4454268 | Игольчатый подшипник | 1 |
| 51 | 991334 | Стопорное кольцо | 1 |
| 54 | 4459868 | Втулка | 1 |
| 55 | 8084140 | Тяга | 1 |
| 56 | 4459902 | Кронштейн | 1 |
| 57 | J960812 замена: J900812 | Болт | 1 |
| 57 | J900812 | Болт | 1 |
| 58 | J252108 замена: A590908 | Пружинная шайба | 1 |
| 58 | A590908 | Пружинная шайба | 1 |
| 59 | J253108 замена: A590108 | Плоская шайба | 1 |
| 59 | A590108 | Плоская шайба | 1 |
| 62 | 4459901 | Шток | 1 |
| 63 | 4056018 | Шарнир | 1 |
| 64 | 4120969 | Концевой шток | 1 |
| 65 | J231108 замена: M500807 | Гайка | 2 |
| 65 | M500807 | Гайка | 2 |
| 68 | J090825 | Болт с шайбой | 1 |
| 68 | J260825 замена: J900825 | Болт с шайбой | 1 |
| 68 | J260825 замена: A590108 | Болт с шайбой | 1 |
| 69 | J252108 замена: A590908 | Пружинная шайба | 1 |
| 69 | A590908 | Пружинная шайба | 1 |
| 70 | J231108 замена: M500807 | Гайка | 1 |
| 70 | M500807 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
