Пилотные гидролинии (кран)(3) — HITACHI ZX135UST

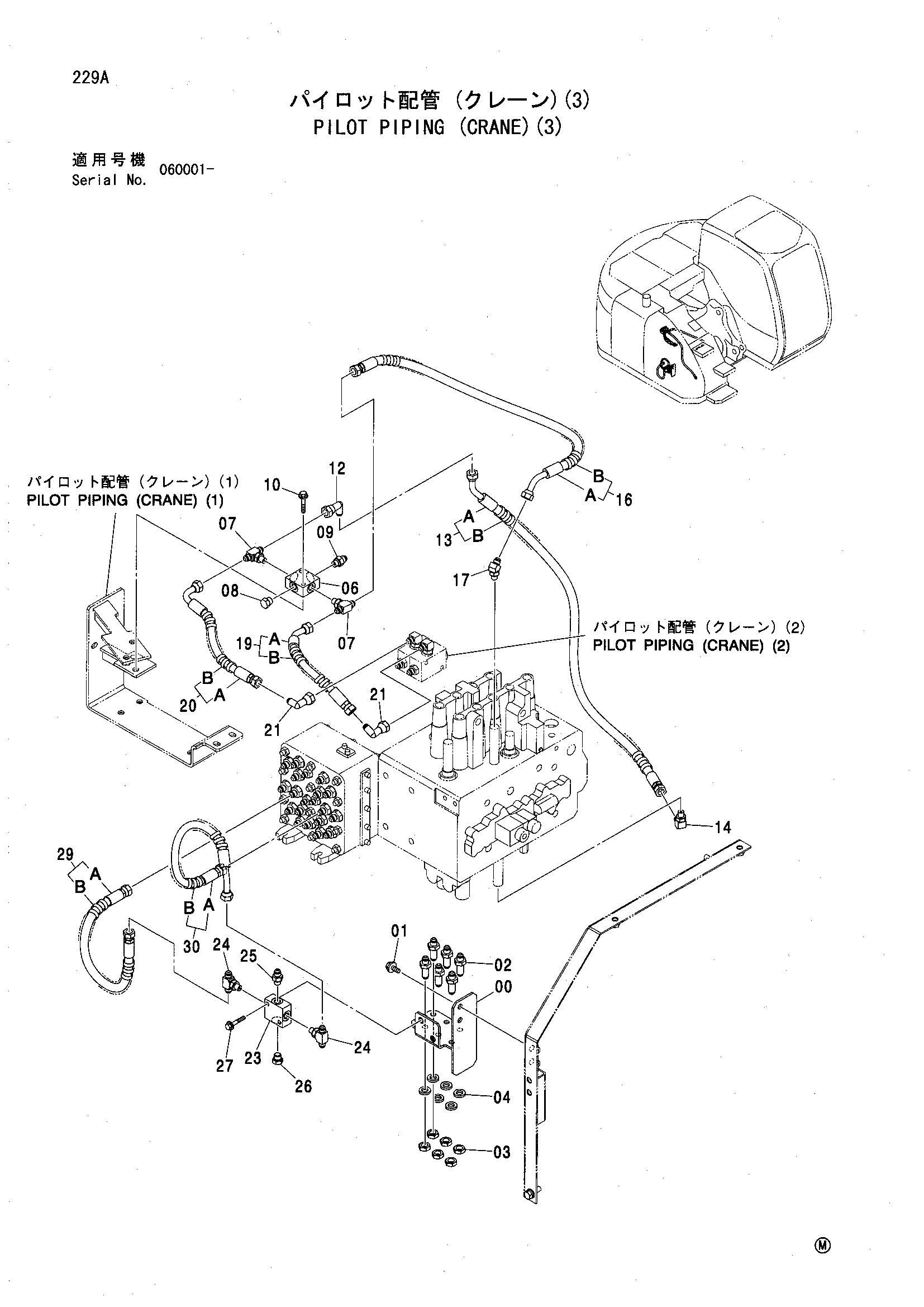

Заводская схема «Пилотные гидролинии (кран)(3)» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091720 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 02 | 4202532 | Адаптер | 6 |
| 03 | 4202531 | Гайка | 6 |
| 04 | A590914 | Пружинная шайба | 6 |
| 06 | 4411001 | Челночный клапан | 1 |
| 07 | A852523 | Тройник | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A885002 | Пробка | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4346499 | Фильтр | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | J260845 | Болт с шайбой | 2 |
| 10A | J900845 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 12 | 4239976 | Унион S | 1 |
| 13 | 9223922 | Шланг в сборе | 1 |
| 13A | 4489618 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 2 |
| 14 | A852323 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 9223921 | Шланг в сборе | 1 |
| 16A | 4489612 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 1 |
| 17 | A852223 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 9223914 | Шланг в сборе | 1 |
| 19A | 4441414 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 1 |
| 20 | 9223925 | Шланг в сборе | 1 |
| 20A | 4487172 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 1 |
| 21 | 4239976 | Унион S | 2 |
| 23 | 4411001 | Челночный клапан | 1 |
| 24 | A852523 | Тройник | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852123 | Адаптер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A885002 | Пробка | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | J260845 | Болт с шайбой | 2 |
| 27A | J900845 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 29 | 9223912 | Шланг в сборе | 1 |
| 29A | 4489601 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 30 | 9223917 | Шланг в сборе | 1 |
| 30A | 4489605 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
