Телескопик гидроцилиндр (3) — HITACHI ZX135UST

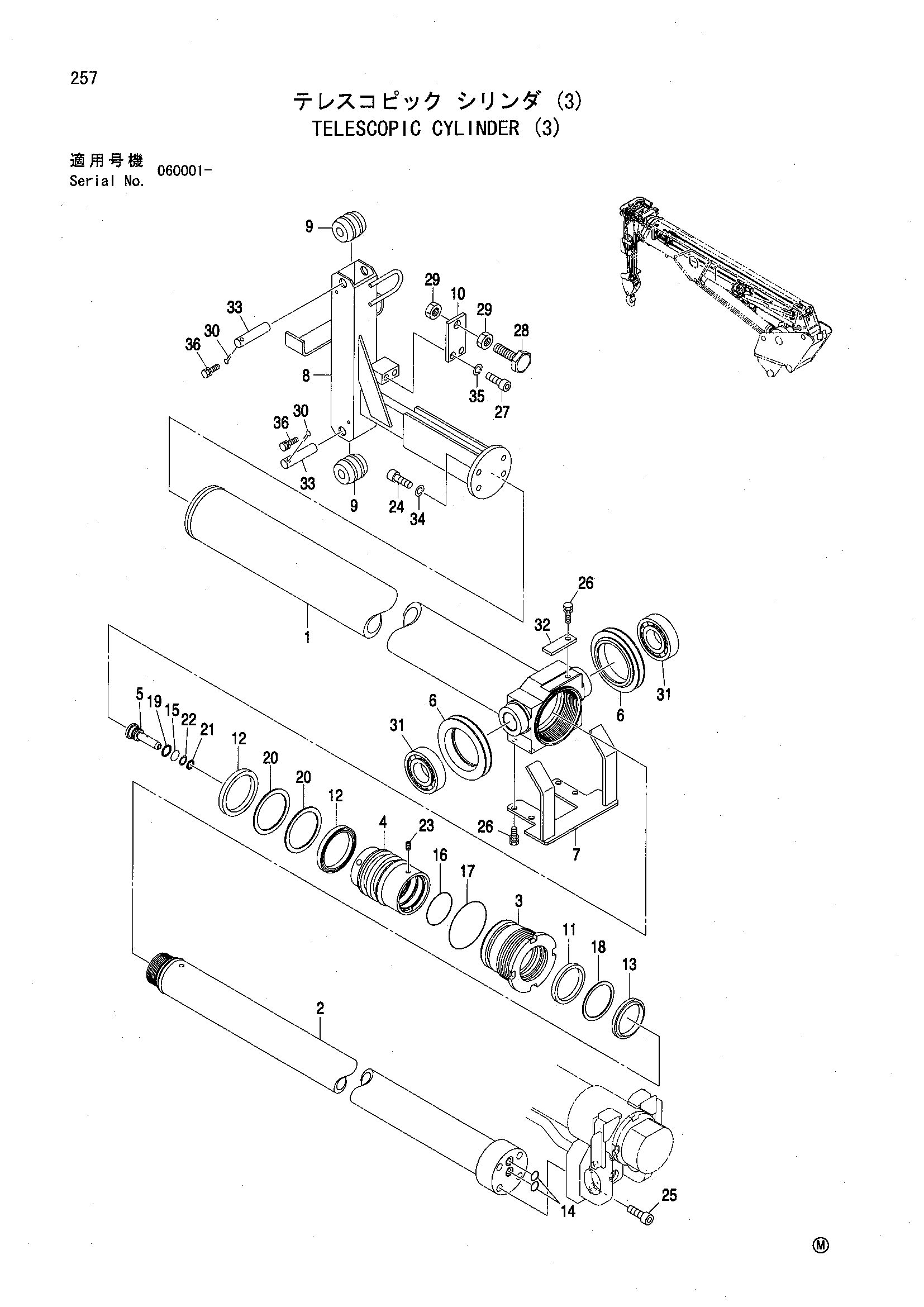

Заводская схема «Телескопик гидроцилиндр (3)» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | UN08UU19011 | Трубка-в сборе | 1 |
| 2 | UN08UU19021 | Шток-в сборе | 1 |
| 3 | UN087E17030 | Гроунд | 1 |
| 4 | UN087E17041 | Поршень | 1 |
| 5 | UN08UU19030 | Плунжер | 1 |
| 6 | UN080617060 | Канатный блок | 2 |
| 7 | UN08UU19041 | Крышка | 1 |
| 8 | UN09R419011 | Кронштейн | 1 |
| 9 | UN080C17061 | Ролик | 2 |
| 10 | UN08MK17090 | Пластина | 1 |
| 11 | UN823060070 | Манжета | 1 |
| 12 | UN832065080 | Манжета | 2 |
| 13 | UN829060068 | Пылезащитное уплотнение | 1 |
| 14 | UN731191012 | Уплотнительное кольцо | 2 |
| 15 | UN731191016 | Уплотнительное кольцо | 1 |
| 16 | UN731192060 | Уплотнительное кольцо | 1 |
| 17 | UN731192075 | Уплотнительное кольцо | 1 |
| 18 | UN828060070 | Опорное кольцо | 1 |
| 19 | UN732121016 | Опорное кольцо | 1 |
| 20 | UN833065080 | Опорное кольцо | 2 |
| 21 | UN770990052 | Уплотнение амортизатор | 1 |
| 22 | UN724160160 | Стопорное кольцо | 1 |
| 23 | UN704906008 | Винт | 1 |
| 24 | UN716108020 | Болт с внутренним шестигранником | 4 |
| 25 | UN716112030 | Болт с внутренним шестигранником | 4 |
| 26 | UN714108015 | Болт SW | 5 |
| 27 | UN716110020 | Болт с внутренним шестигранником | 2 |
| 28 | UN090B17110 | Болт | 1 |
| 29 | UN721111140 | Гайка | 2 |
| 30 | UN723106030 | Шплинт | 2 |
| 31 | UN726060102 | Подшипник | 2 |
| 32 | UN088719070 | Пластина скольжение | 1 |
| 33 | UN080C17070 | Палец | 2 |
| 34 | UN722211080 | Пружинная шайба | 4 |
| 35 | UN722211100 | Пружинная шайба | 2 |
| 36 | UN714205012 | Болт SW | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
