Провод канат направляющая каток — HITACHI ZX135UST

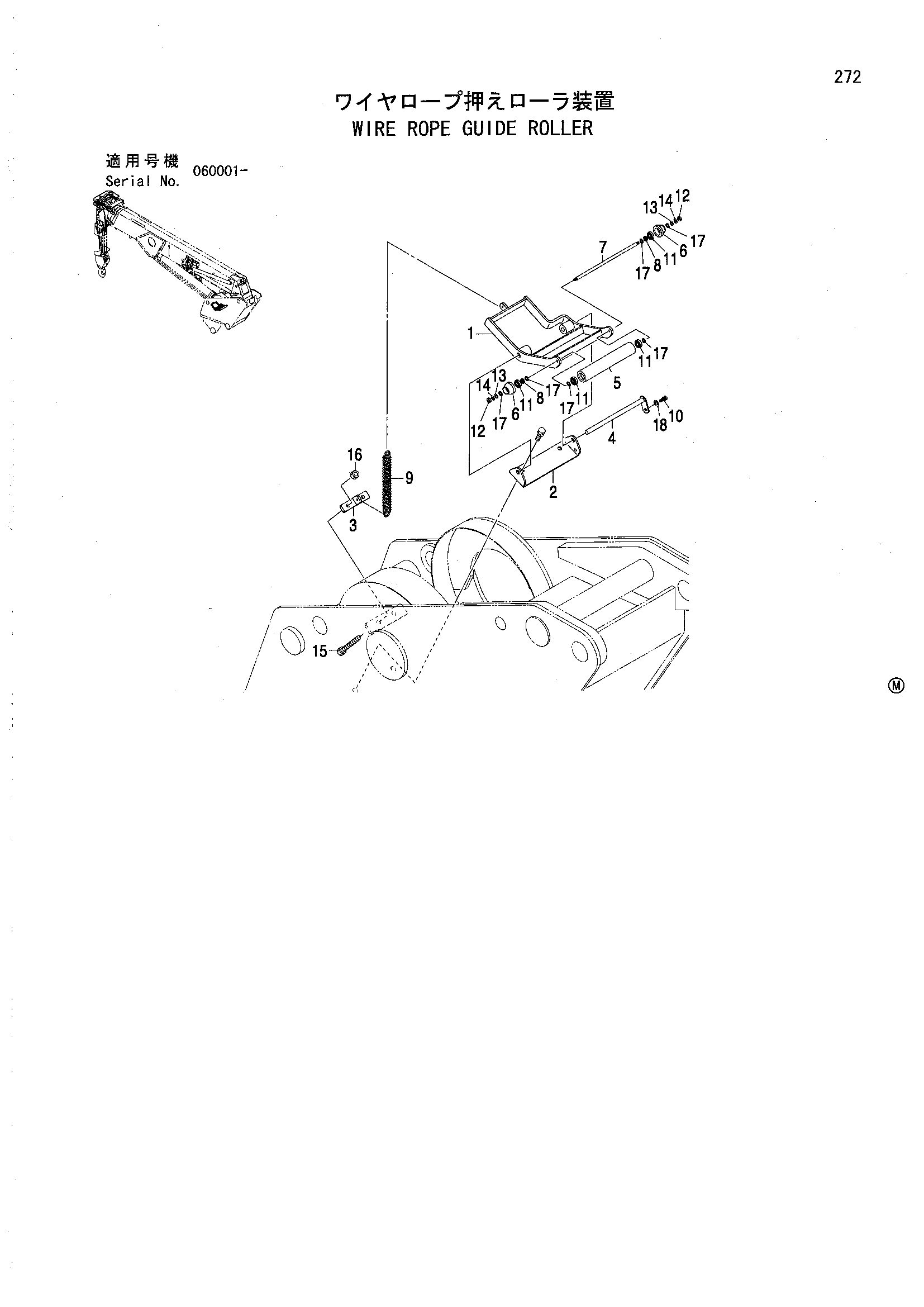

Заводская схема «Провод канат направляющая каток» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | UN604799011 | Кронштейн | 1 |
| 2 | UN604799021 | Кронштейн | 1 |
| 3 | UN604799030 | Кронштейн | 1 |
| 4 | UN604799040 | Палец | 1 |
| 5 | UN604799051 | Ролик | 1 |
| 6 | UN604235051 | Ролик | 2 |
| 7 | UN604799061 | Палец | 1 |
| 8 | UN604235070 | Втулка | 2 |
| 9 | UN604799080 | Пружина | 1 |
| 10 | UN714108010 | Болт SW | 1 |
| 11 | UN726006082 | Подшипник | 4 |
| 12 | UN721111060 | Гайка | 2 |
| 13 | UN722112060 | Плоская шайба | 2 |
| 14 | UN722211060 | Пружинная шайба | 2 |
| 15 | UN711412100 | Болт | 2 |
| 16 | UN721111120 | Гайка | 2 |
| 17 | UN604799090 | Регулировочная шайба | 6 |
| 18 | UN722112080 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
