Основные гидролинии (1)<T> — HITACHI ZX135UST

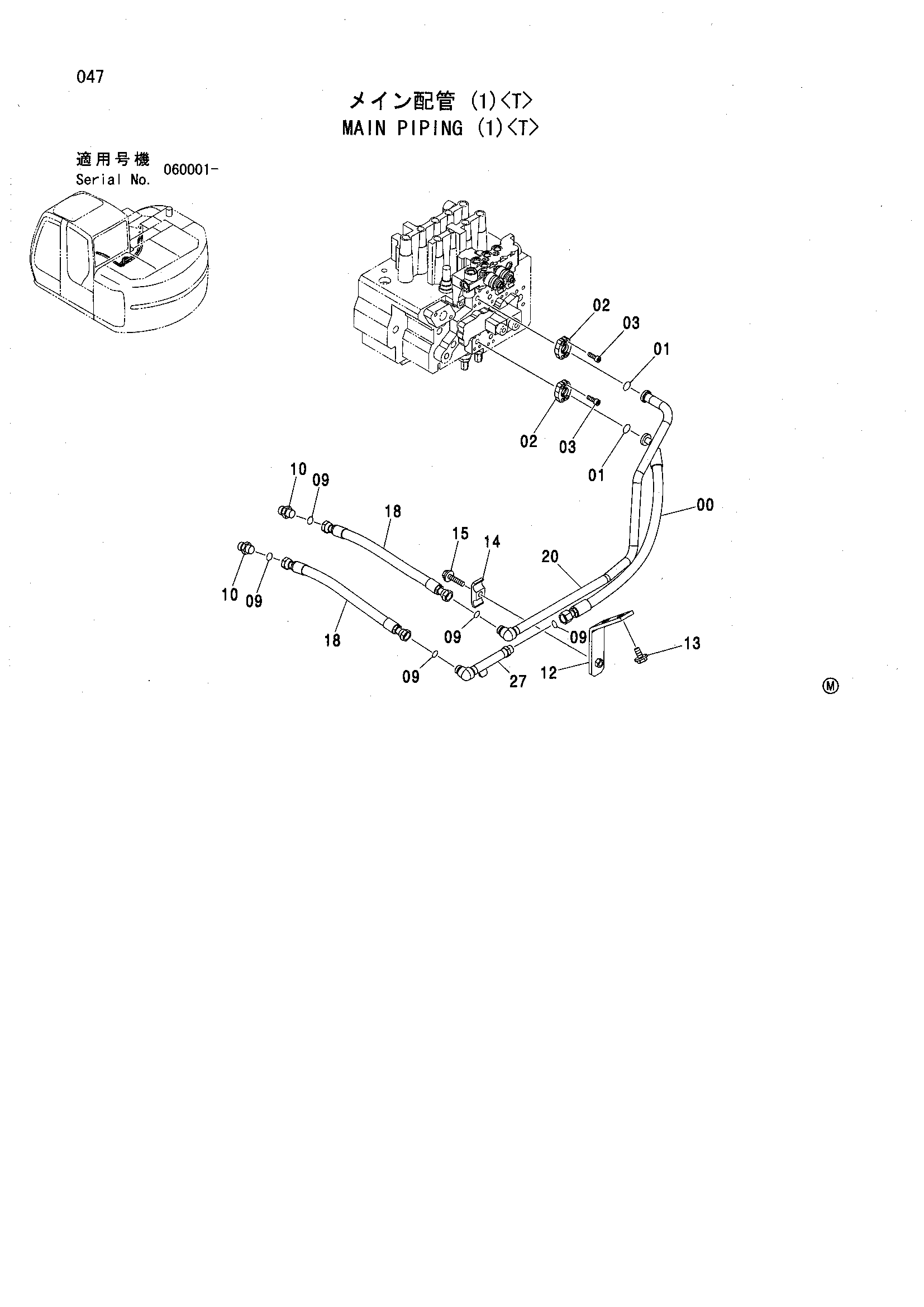

Заводская схема «Основные гидролинии (1)<T>» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4437722 | Шланг | 1 |
| 01 | 4510167 | Уплотнительное кольцо | 2 |
| 02 | 4510173 | Разъёмный фланец | 4 |
| 03 | J780825 | Болт с внутренним шестигранником | 8 |
| 09 | 4138938 | Уплотнительное кольцо | 5 |
| 10 | A853144 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 8079994 | Опора | 1 |
| 13 | J271225 | Болт с шайбой | 2 |
| 13A | J901225 | Болт | 1 |
| 13B | J222012 | Плоская шайба | 1 |
| 14 | 4189858 | Хомут трубки | 1 |
| 15 | J271260 | Болт с шайбой | 1 |
| 15A | J901260 | Болт | 1 |
| 15B | J222012 | Плоская шайба | 1 |
| 18 | 4601391 | Шланг | 2 |
| 20 | 8091717 | Трубка | 1 |
| 27 | 8091718 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
