Пилотные гидролинии (D-2)<T> — HITACHI ZX135UST

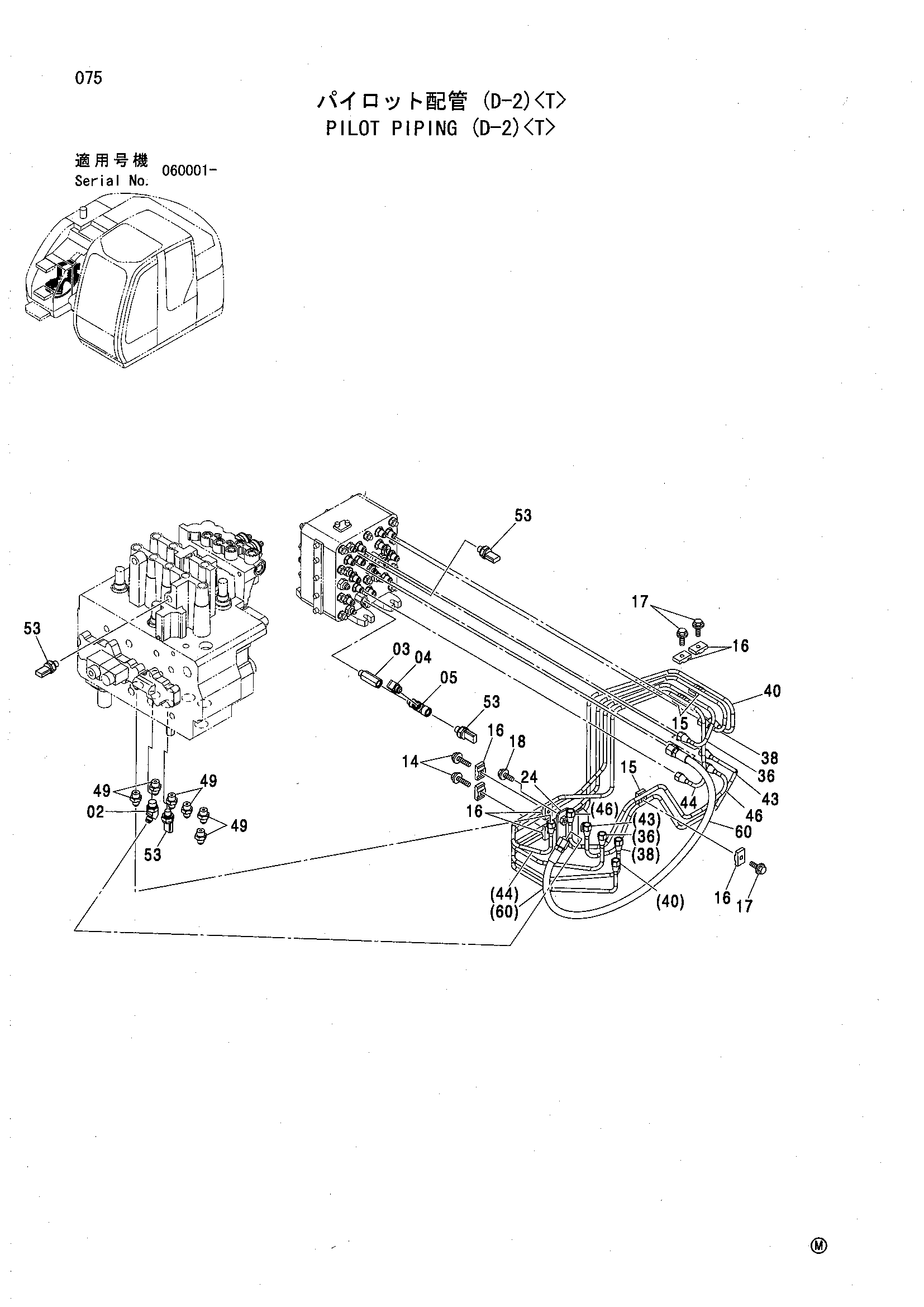

Заводская схема «Пилотные гидролинии (D-2)<T>» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852233 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4342964 | Переходник | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852323 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4454002 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 14 | J260835 | Болт с шайбой | 2 |
| 14A | J900835 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 9735305 | Хомут | 3 |
| 16 | 9735306 | Хомут | 7 |
| 17 | J260825 | Болт с шайбой | 3 |
| 17A | J900825 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | J271030 | Болт с шайбой | 1 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Плоская шайба | 1 |
| 24 | 9759883 | Кронштейн | 1 |
| 36 | 3091816 | Трубка | 1 |
| 38 | 3091818 | Трубка | 1 |
| 40 | 3091820 | Трубка | 1 |
| 43 | 3091823 | Трубка | 1 |
| 44 | 3091824 | Трубка | 1 |
| 46 | 3091826 | Трубка | 1 |
| 49 | 4255305 | Штуцер трубки | 6 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4436535 | Датчик давления | 4 |
| 60 | 4455995 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
