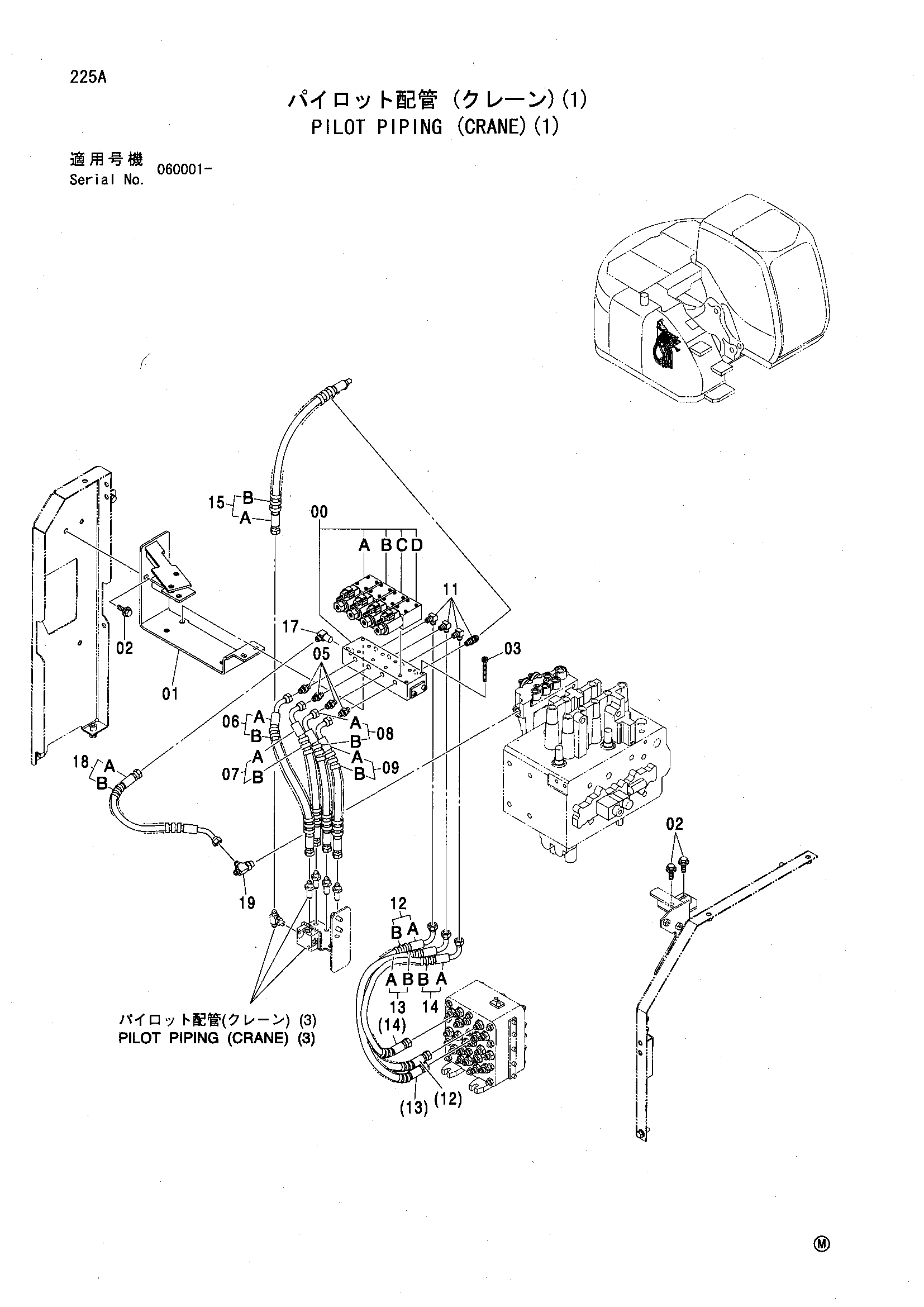

Пилотные гидролинии (кран)(1) — HITACHI ZX135UST
Заводская схема «Пилотные гидролинии (кран)(1)» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4316706 | Электромагнитный клапан | 1 |
| 00A | 4361765 | Электромагнитный клапан | 1 |
| 00B | 4361766 | Электромагнитный клапан | 1 |
| 00C | 4361767 | Электромагнитный клапан | 1 |
| 00D | 4361768 | Электромагнитный клапан | 1 |
| 01 | 7044161 | Кронштейн | 1 |
| 02 | J281030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Плоская шайба | 1 |
| 03 | M340865 | Болт с внутренним шестигранником | 4 |
| 05 | 4215648 | Адаптер | 4 |
| 06 | 9223916 | Шланг в сборе | 1 |
| 06A | 4489064 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 1 |
| 07 | 9223926 | Шланг в сборе | 1 |
| 07A | 4484572 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 1 |
| 08 | 9223926 | Шланг в сборе | 1 |
| 08A | 4484572 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 1 |
| 09 | 9223926 | Шланг в сборе | 1 |
| 09A | 4484572 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 11 | 4215652 | Угловой штуцер | 4 |
| 12 | 9223931 | Шланг в сборе | 1 |
| 12A | 4489627 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 13 | 9223933 | Шланг в сборе | 1 |
| 13A | 4489631 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 14 | 9223931 | Шланг в сборе | 1 |
| 14A | 4489627 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
| 15 | 9223930 | Шланг в сборе | 1 |
| 15A | 4473367 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 17 | 4154657 | Угловой штуцер | 1 |
| 18 | 9223915 | Шланг в сборе | 1 |
| 18A | 4436264 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
| 19 | A852433 | Тройник | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
