Колумн — HITACHI ZX135UST

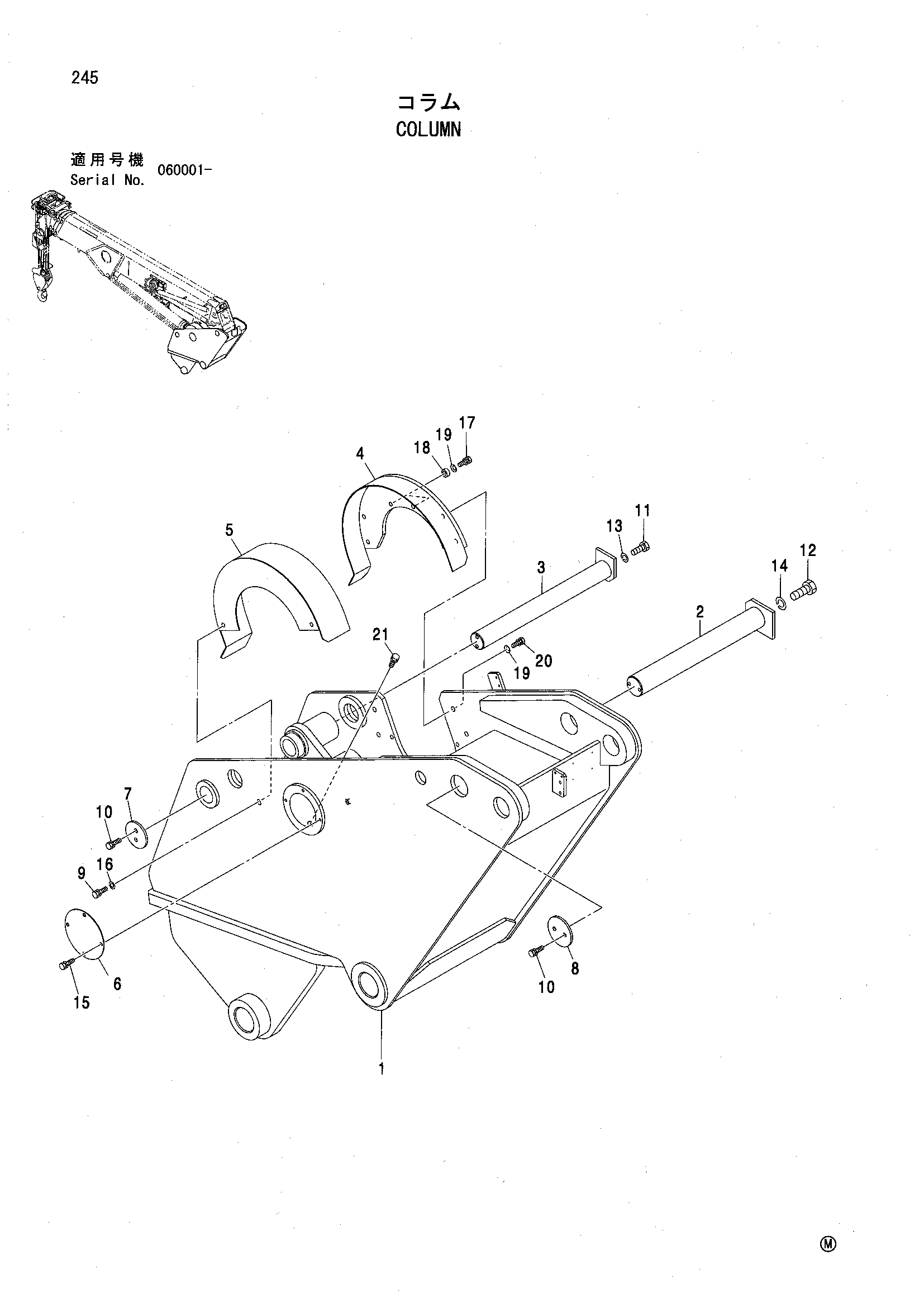

Заводская схема «Колумн» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | UN09R451011 | Маин-колумн | 1 |
| 2 | UN09R451020 | Палец | 1 |
| 3 | UN09R451030 | Палец | 1 |
| 4 | UN09R451042 | Крышка | 1 |
| 5 | UN09R451051 | Крышка | 1 |
| 6 | UN09R451060 | Крышка | 1 |
| 7 | UN018251090 | Пластина концевой | 1 |
| 8 | UN089T51110 | Пластина концевой | 1 |
| 9 | UN714112030 | Болт SW | 2 |
| 10 | UN714110020 | Болт SW | 4 |
| 11 | UN711112020 | Болт | 1 |
| 12 | UN711120020 | Болт | 1 |
| 13 | UN722211120 | Пружинная шайба | 1 |
| 14 | UN722211200 | Пружинная шайба | 1 |
| 15 | UN714108015 | Болт SW | 4 |
| 16 | UN722112120 | Плоская шайба | 2 |
| 17 | UN711912040 | Болт | 2 |
| 18 | UN09R451070 | Проставка | 2 |
| 19 | UN760130076 | Шайба коникал | 6 |
| 20 | UN711912030 | Болт | 4 |
| 21 | UN714110030 | Болт SW | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
