Основные гидролинии (2)<T> — HITACHI ZX135UST

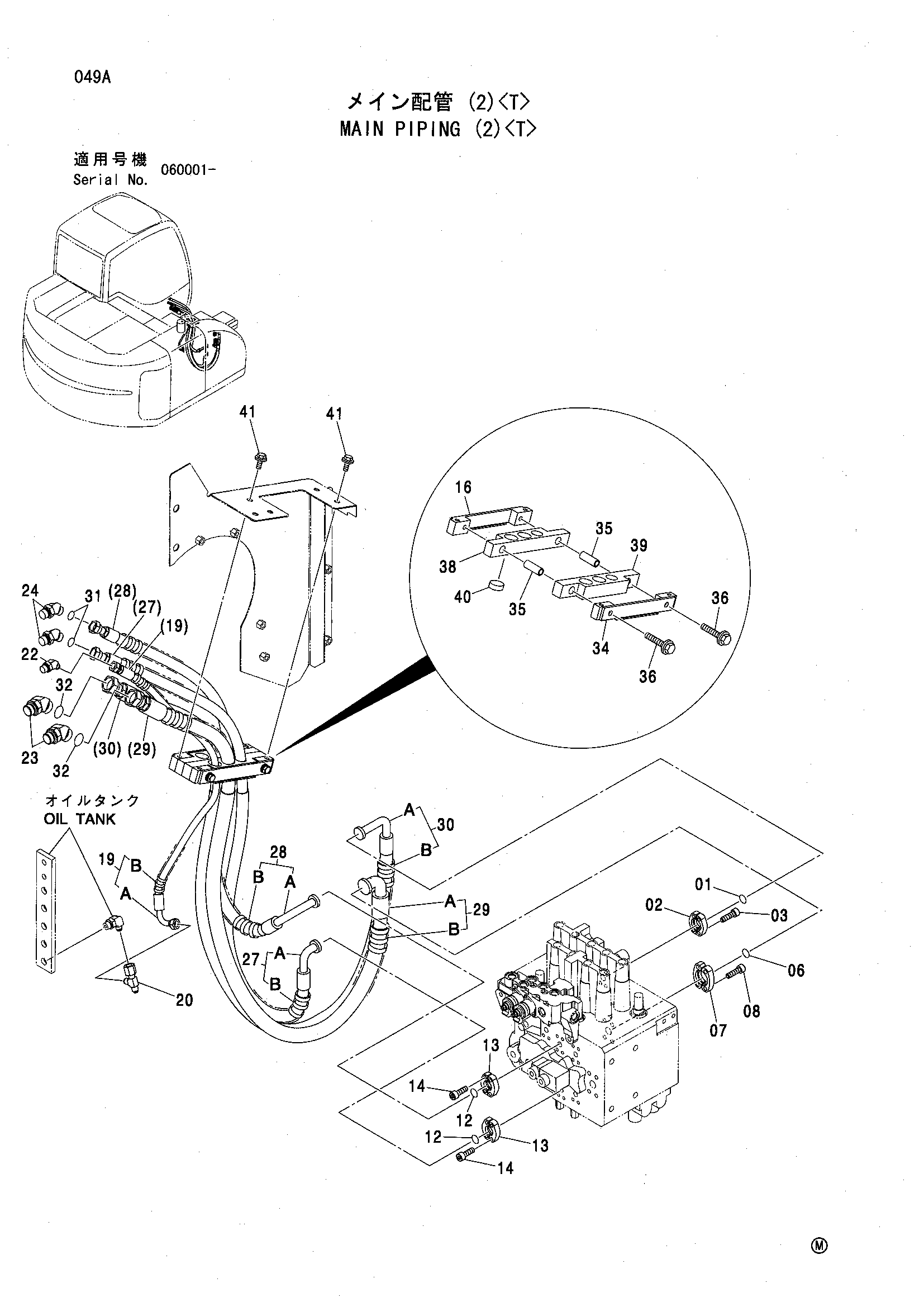

Заводская схема «Основные гидролинии (2)<T>» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4510167 | Уплотнительное кольцо | 1 |
| 02 | 4510173 | Разъёмный фланец | 2 |
| 03 | J780825 | Болт с внутренним шестигранником | 4 |
| 06 | 971489 | Уплотнительное кольцо | 1 |
| 07 | 986910 | Разъёмный фланец | 2 |
| 08 | J781030 | Болт с внутренним шестигранником | 4 |
| 12 | 4510167 | Уплотнительное кольцо | 2 |
| 13 | 4510173 | Разъёмный фланец | 4 |
| 14 | J780825 | Болт с внутренним шестигранником | 8 |
| 16 | 8076645 | Кронштейн | 1 |
| 19 | 9223936 | Шланг в сборе | 1 |
| 19A | 4489635 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 1 |
| 20 | 4246672 | Соединительный штуцер | 1 |
| 22 | A852233 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A853266 | Угловой штуцер | 2 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | A853244 | Угловой штуцер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 9224937 | Шланг в сборе | 1 |
| 27A | 4601272 | Шланг | 1 |
| 27B | 4327294 | Защитный кожух | 3 |
| 28 | 9224938 | Шланг в сборе | 1 |
| 28A | 4601273 | Шланг | 1 |
| 28B | 4327294 | Защитный кожух | 2 |
| 29 | 9224936 | Шланг в сборе | 1 |
| 29A | 4601271 | Шланг | 1 |
| 29B | 4327294 | Защитный кожух | 4 |
| 30 | 9224935 | Шланг в сборе | 1 |
| 30A | 4601270 | Шланг | 1 |
| 30B | 4327294 | Защитный кожух | 4 |
| 31 | 4138938 | Уплотнительное кольцо | 2 |
| 32 | 4187308 | Уплотнительное кольцо | 2 |
| 34 | 8078188 | Кронштейн | 1 |
| 35 | 4428830 | Проставка | 2 |
| 36 | J271090 | Болт с шайбой | 2 |
| 36A | J901090 | Болт | 1 |
| 36B | J222010 | Плоская шайба | 1 |
| 38 | 3092223 | Хомут шланга | 1 |
| 39 | 3092224 | Хомут шланга | 1 |
| 40 | 4455225 | Пробка | 1 |
| 41 | J271030 | Болт с шайбой | 4 |
| 41A | J901030 | Болт | 1 |
| 41B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
