Масляный фильтр трубопроводы — HITACHI ZX135UST

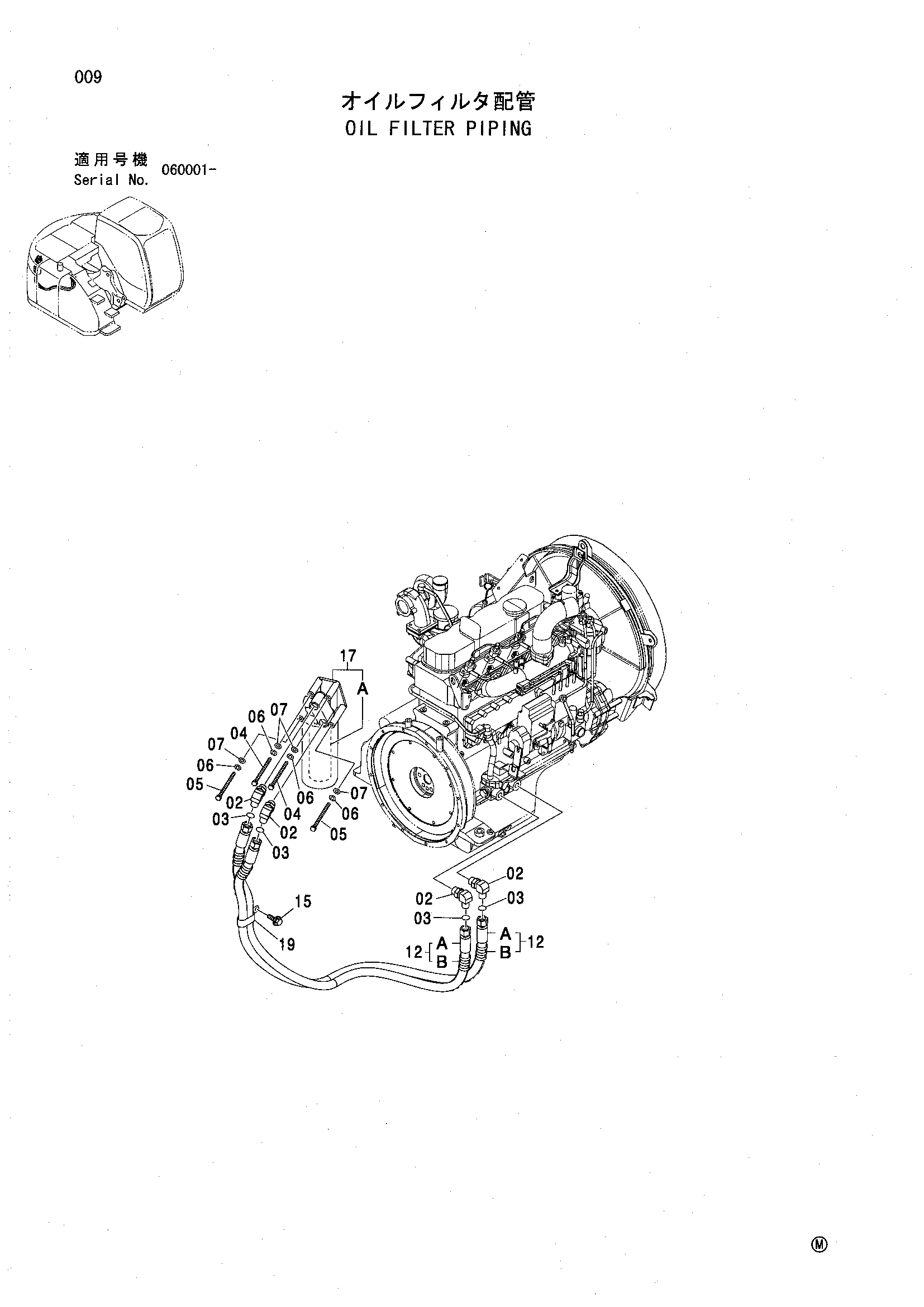

Заводская схема «Масляный фильтр трубопроводы» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4428831 замена: 4469926 | Угловой штуцер | 4 |
| 02 | 4469926 | Угловой штуцер | 4 |
| 02 | 4473870 | Угловой штуцер | 4 |
| 02A | 4437309 замена: 4469925 | Уплотнительное кольцо | 1 |
| 02A | 4469925 | Уплотнительное кольцо | 1 |
| 02A | 4153103 | Уплотнительное кольцо | 1 |
| 03 | 4430912 | Уплотнительное кольцо | 4 |
| 04 | J901004 | Болт | 2 |
| 05 | J901010 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | A590110 | Плоская шайба | 4 |
| 12 | 9197980 | Шланг в сборе | 2 |
| 12A | 4449307 | Шланг масляный | 1 |
| 12B | 4446406 | Защитный кожух | 3 |
| 15 | J011020 | Болт с шайбой | 1 |
| 15 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 15 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 17 | 4452166 замена: 4485262 | Масляный фильтр | 1 |
| 17 | 4485262 | Масляный фильтр | 1 |
| 17A | 4448336 замена: 4484495 | Масляный фильтр | 1 |
| 17A | 4484495 | Масляный фильтр | 1 |
| 19 | 4411911 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
