Деррикк гидроцилиндр — HITACHI ZX135UST

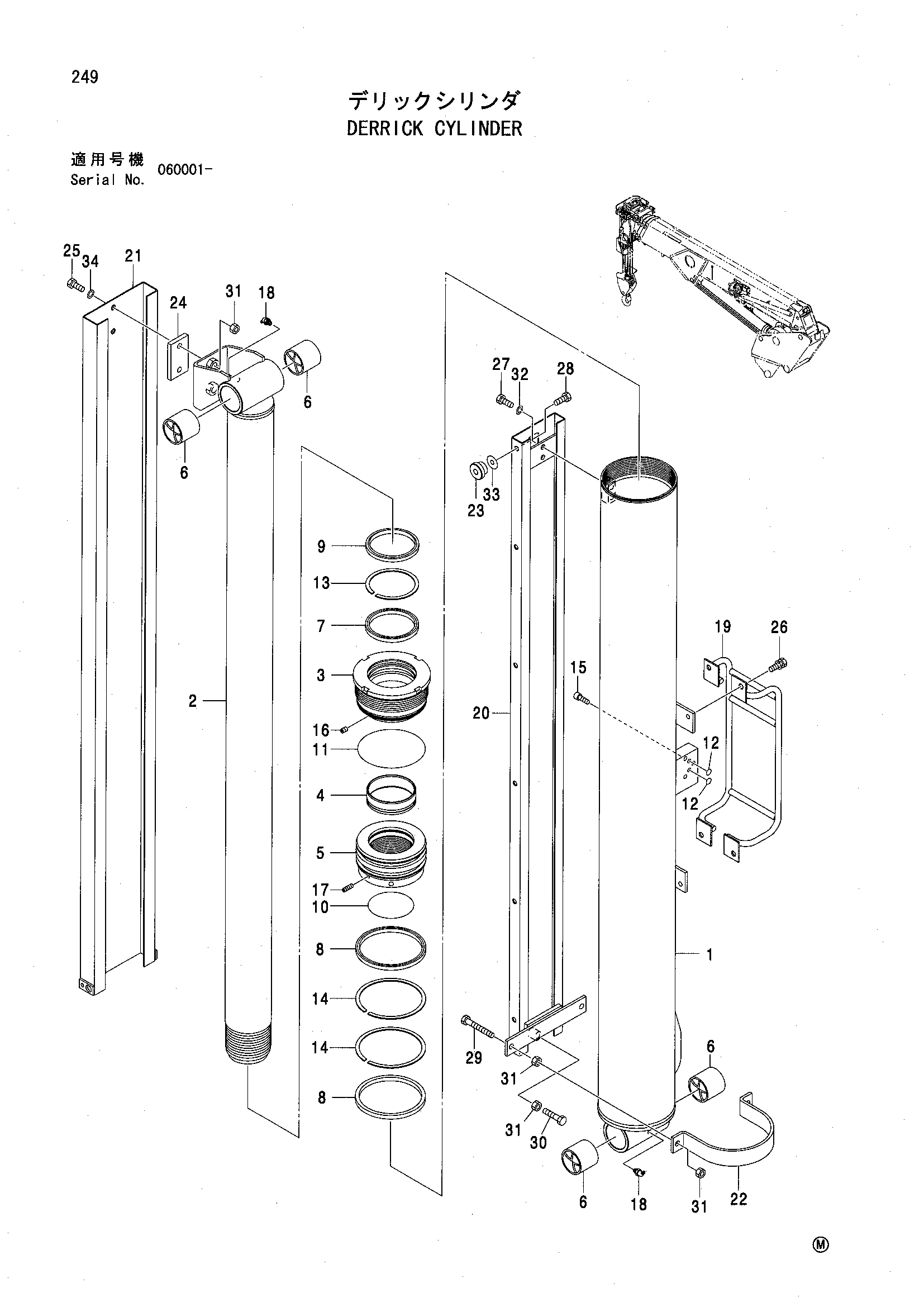

Заводская схема «Деррикк гидроцилиндр» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | UN09R412010 | Трубка-в сборе | 1 |
| 2 | UN09R411020 | Шток-в сборе | 1 |
| 3 | UN096B11090 | Гроунд | 1 |
| 4 | UN096B11110 | Втулка гроунд | 1 |
| 5 | UN080511050 | Поршень | 1 |
| 6 | UN014311061 | Втулка | 4 |
| 7 | UN842095110 | Манжета | 1 |
| 8 | UN823130145 | Манжета | 2 |
| 9 | UN770220022 | Пылезащитное уплотнение | 1 |
| 10 | UN731192095 | Уплотнительное кольцо | 1 |
| 11 | UN731192140 | Уплотнительное кольцо | 1 |
| 12 | UN731191016 | Уплотнительное кольцо | 2 |
| 13 | UN828095110 | Опорное кольцо | 1 |
| 14 | UN828130145 | Опорное кольцо | 2 |
| 15 | UN716108035 | Болт с внутренним шестигранником | 3 |
| 16 | UN704906008 | Винт | 2 |
| 17 | UN704908025 | Винт | 1 |
| 18 | UN724334000 | Пресс-маслёнка | 2 |
| 19 | UN096B11030 | Защитный кожух | 1 |
| 20 | UN09R411070 | Крышка | 1 |
| 21 | UN09R411080 | Крышка | 1 |
| 22 | UN09R411090 | Кронштейн | 1 |
| 23 | UN090A21040 | Пластина скольжение | 12 |
| 24 | UN09R411110 | Пластина резиновый | 1 |
| 25 | UN711710040 | Болт | 2 |
| 26 | UN714110015 | Болт SW | 4 |
| 27 | UN711710025 | Болт | 2 |
| 28 | UN711310020 | Болт | 12 |
| 29 | UN711110045 | Болт | 2 |
| 30 | UN711110030 | Болт | 1 |
| 31 | UN721111100 | Гайка | 7 |
| 32 | UN722211100 | Пружинная шайба | 2 |
| 33 | UN014331060 | Регулировочная шайба | 12 |
| 34 | UN722112100 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
