Пилотные гидролинии (кран)(2) — HITACHI ZX135UST

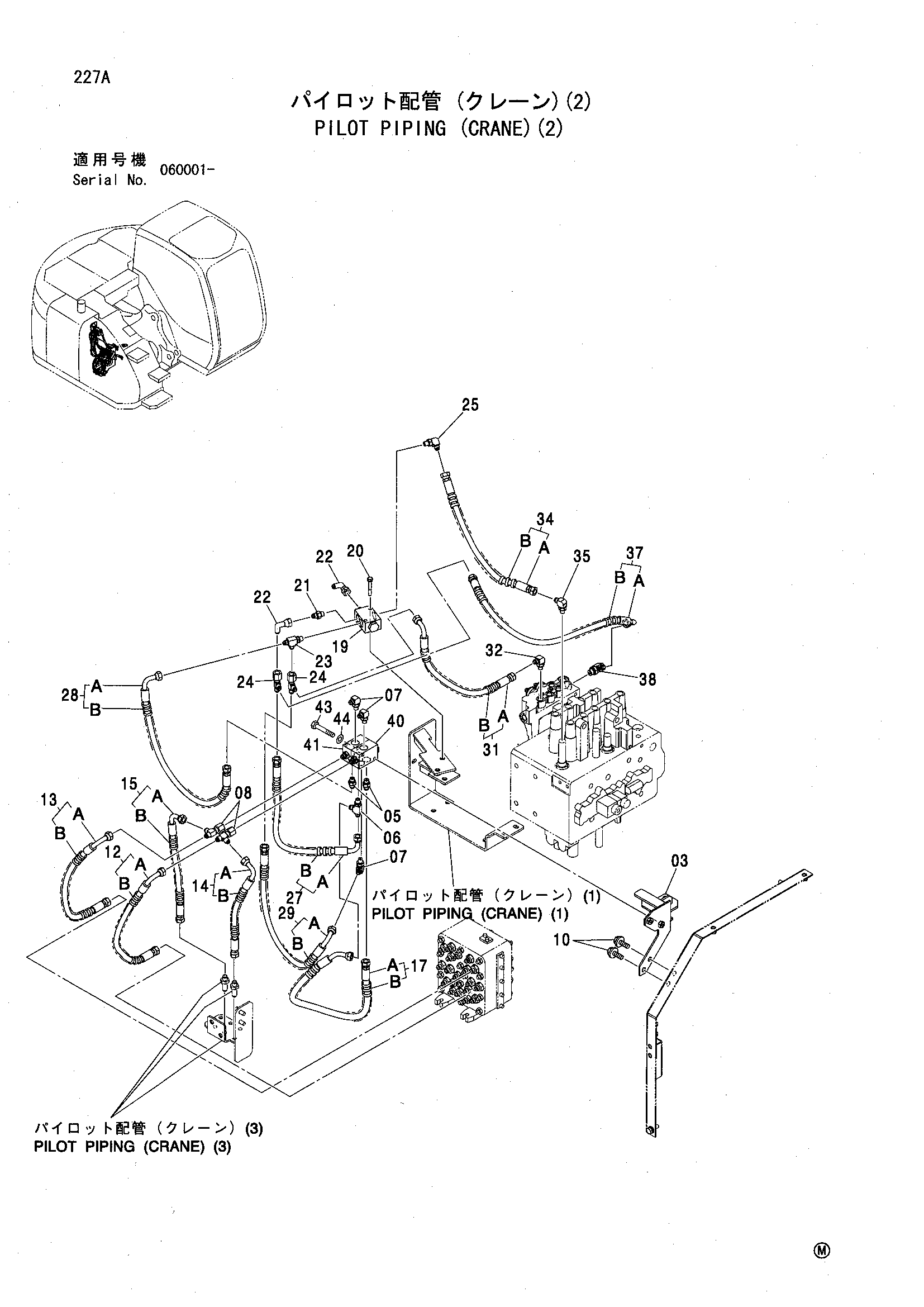

Заводская схема «Пилотные гидролинии (кран)(2)» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8091719 | Кронштейн | 1 |
| 05 | A852123 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852423 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4246672 | Соединительный штуцер | 2 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Плоская шайба | 1 |
| 12 | 9223932 | Шланг в сборе | 1 |
| 12A | 4451924 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 13 | 9201636 | Шланг в сборе | 1 |
| 13A | 4454741 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 14 | 9223924 | Шланг в сборе | 1 |
| 14A | 4445714 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
| 15 | 9223924 | Шланг в сборе | 1 |
| 15A | 4445714 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 17 | 9223918 | Шланг в сборе | 1 |
| 17A | 4489606 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
| 19 | 4203446 | Клапан | 1 |
| 20 | J260855 | Болт с шайбой | 2 |
| 20A | J900855 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | A852123 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4239976 | Унион S | 2 |
| 23 | A852423 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4246672 | Соединительный штуцер | 2 |
| 25 | A852323 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 9223928 | Шланг в сборе | 1 |
| 27A | 4489623 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 1 |
| 28 | 9201636 | Шланг в сборе | 1 |
| 28A | 4454741 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 1 |
| 29 | 9201636 | Шланг в сборе | 1 |
| 29A | 4454741 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 31 | 9223927 | Шланг в сборе | 1 |
| 31A | 4442429 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 1 |
| 32 | A852323 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 9223911 | Шланг в сборе | 1 |
| 34A | 4489599 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 1 |
| 35 | A852323 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 9223935 | Шланг в сборе | 1 |
| 37A | 4489634 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 1 |
| 38 | A852533 | Тройник | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4337928 | Клапан | 1 |
| 41 | 4337928 | Клапан | 1 |
| 43 | J900890 | Болт | 2 |
| 44 | A590108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
