Подъёмный механизм лебёдка — HITACHI ZX135UST

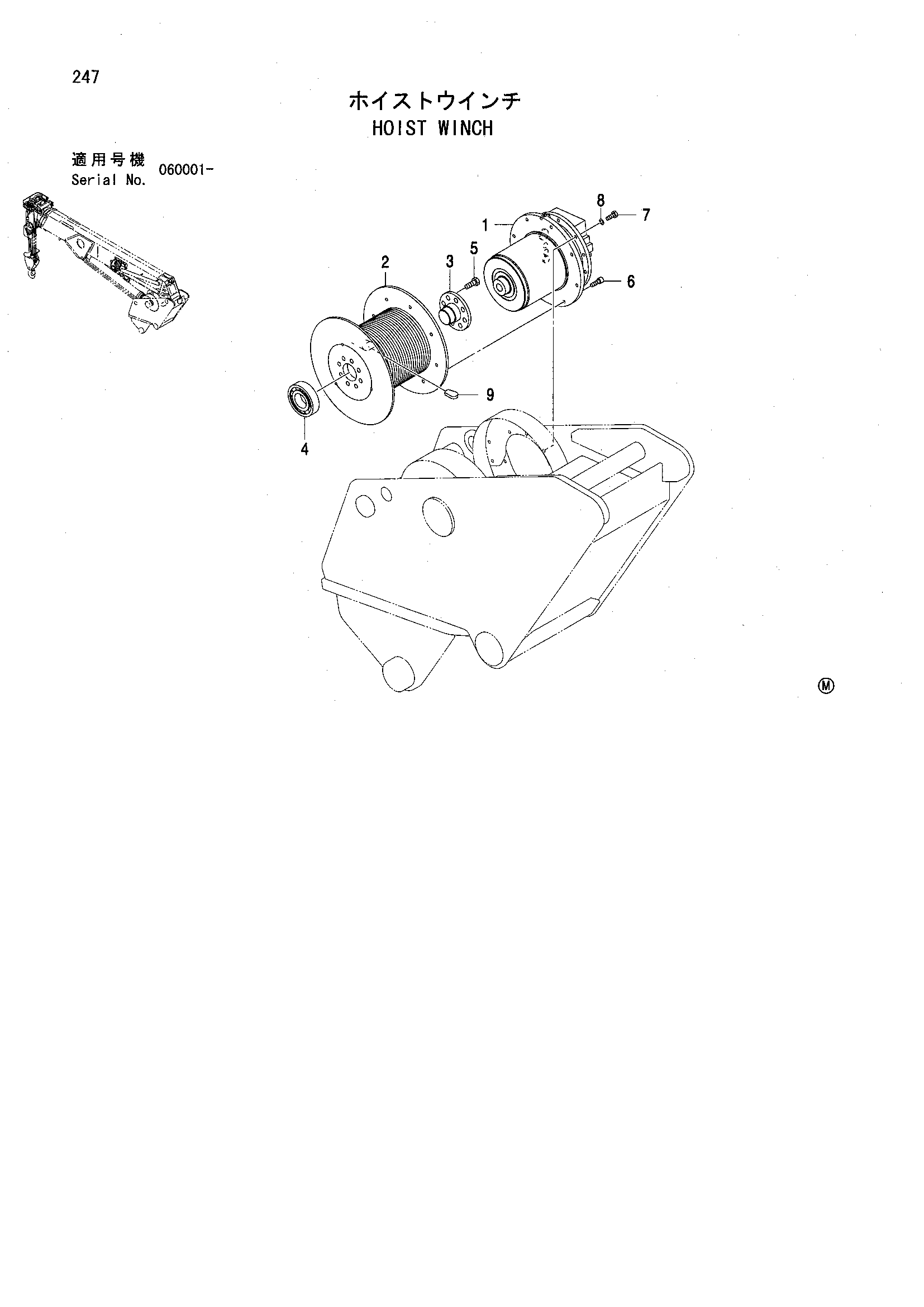

Заводская схема «Подъёмный механизм лебёдка» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | UN09R431010 | Гидромотор подъёмный механизм | 1 |
| 2 | UN09R431021 | Барабан | 1 |
| 3 | UN09R431030 | Палец | 1 |
| 4 | UN726062122 | Подшипник | 1 |
| 5 | UN711916030 | Болт | 8 |
| 6 | UN716112030 | Болт с внутренним шестигранником | 8 |
| 7 | UN711912030 | Болт | 6 |
| 8 | UN760130076 | Шайба коникал | 6 |
| 9 | UN013432080 | Ведге | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
