Основные гидролинии (3)<T> — HITACHI ZX135UST

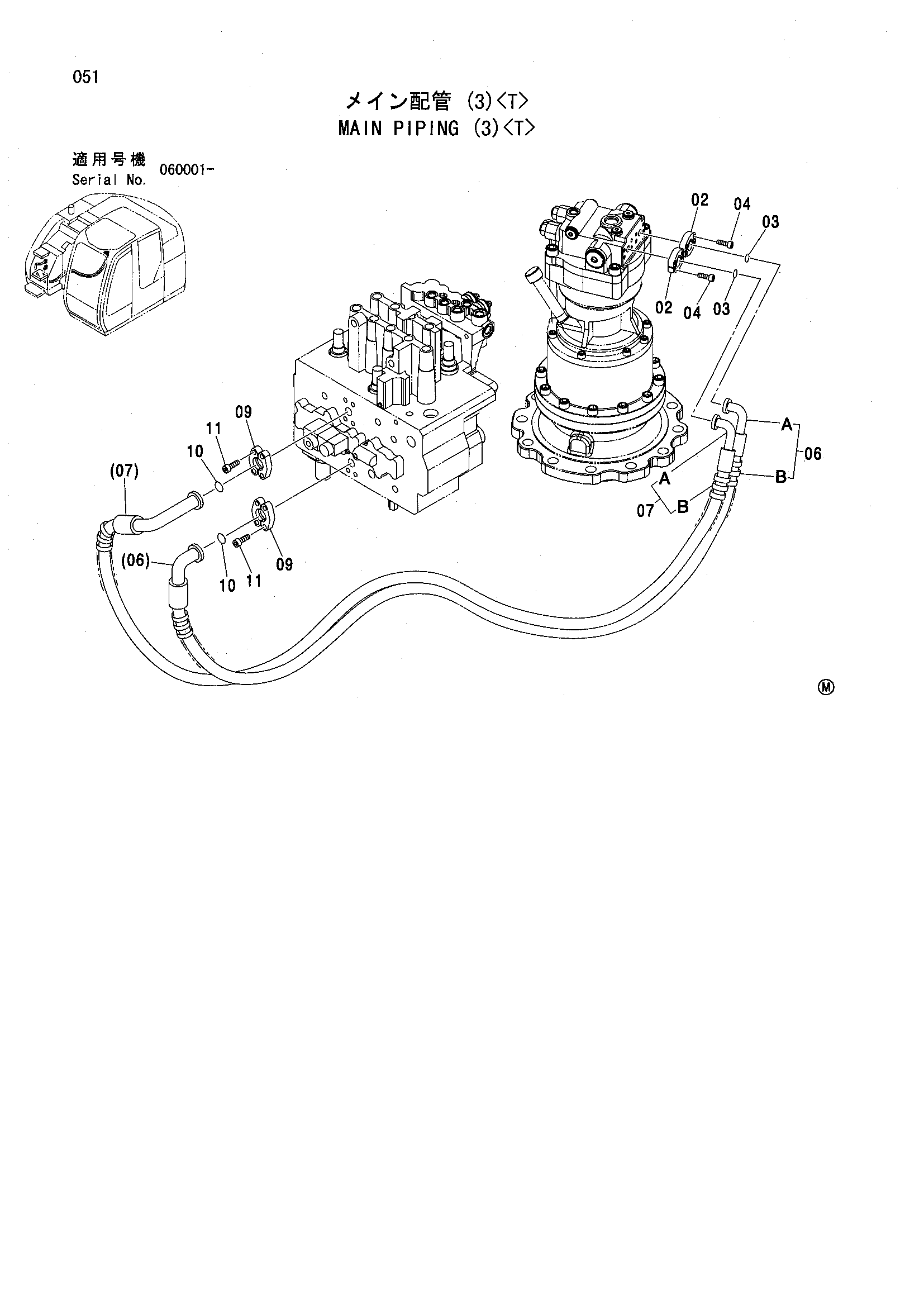

Заводская схема «Основные гидролинии (3)<T>» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4510173 | Разъёмный фланец | 4 |
| 03 | 4510167 | Уплотнительное кольцо | 2 |
| 04 | J780825 | Болт с внутренним шестигранником | 8 |
| 06 | 9225090 | Шланг в сборе | 1 |
| 06A | 4601436 | Шланг | 1 |
| 06B | 4327294 | Защитный кожух | 4 |
| 07 | 9225089 | Шланг в сборе | 1 |
| 07A | 4601435 | Шланг | 1 |
| 07B | 4327294 | Защитный кожух | 4 |
| 09 | 986910 | Разъёмный фланец | 4 |
| 10 | 971489 | Уплотнительное кольцо | 2 |
| 11 | J781040 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
