Телескопик гидроцилиндр (2) — HITACHI ZX135UST

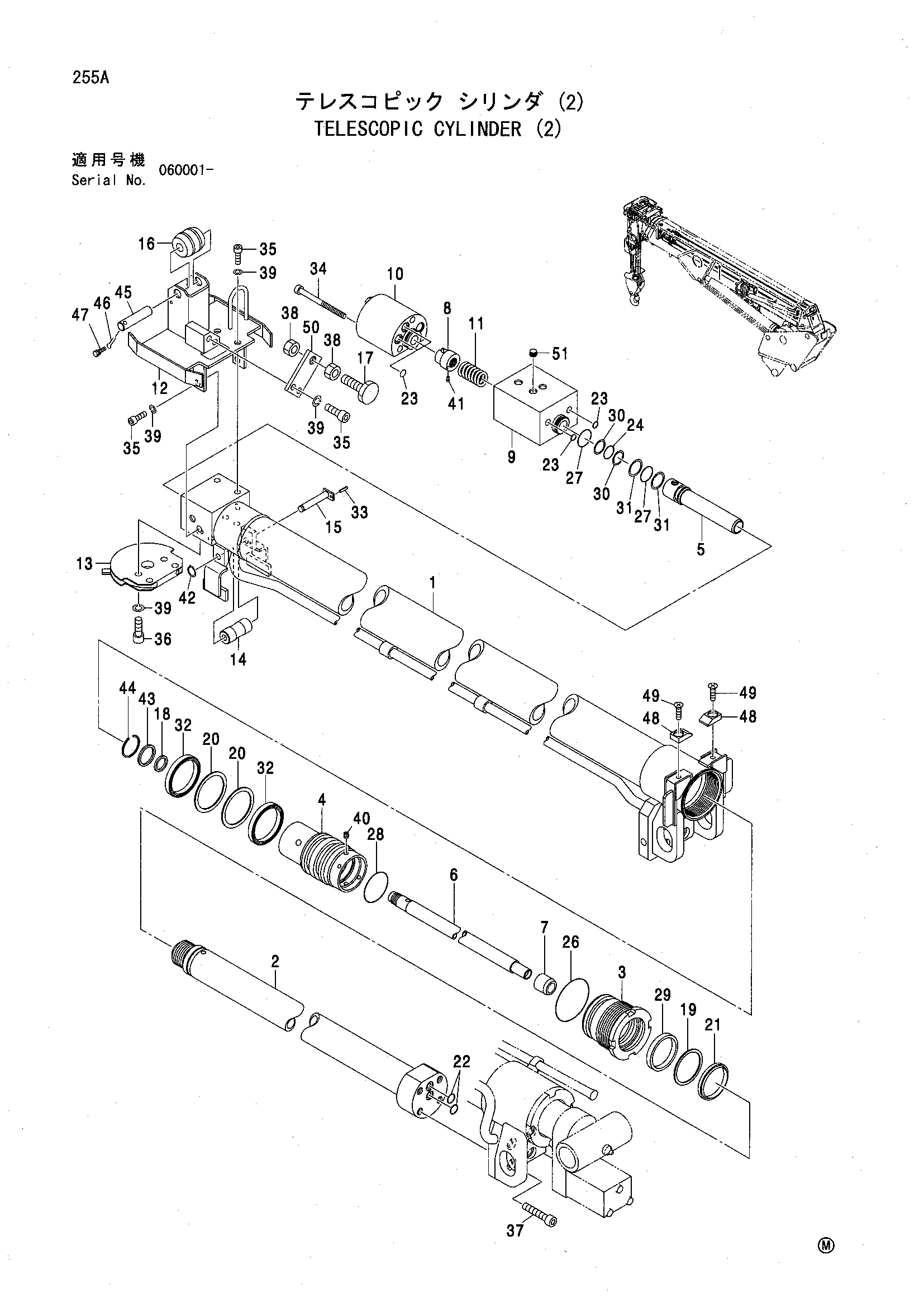

Заводская схема «Телескопик гидроцилиндр (2)» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	UN08UU17012	Трубка-в сборе	1
2	UN08UU17020	Шток-в сборе	1
3	UN08UU17030	Гроунд	1
4	UN08UU17040	Поршень	1
5	UN083J17050	Плунжер	1
6	UN08UU17050	Трубка скольжение	1
7	UN080014051	Ограничитель	1
8	UN014414070	Гайка	1
9	UN08UU17060	Проставка	1
10	UN087E15051	Клапан селектор	1
11	UN014414110	Пружина	1
12	UN09R417010	Кронштейн	1
13	UN080717080	Канатный блок	1
14	UN084T21170	Ролик	1
15	UN084T21161	Палец	1
16	UN080C17061	Ролик	1
17	UN090B17110	Болт	1
18	UN838018024	Манжета	1
19	UN823050060	Манжета	1
20	UN832057070	Манжета	2
21	UN829050058	Пылезащитное уплотнение	1
22	UN731191012	Уплотнительное кольцо	2
23	UN731191014	Уплотнительное кольцо	5
24	UN731171018	Уплотнительное кольцо	1
26	UN731191063	Уплотнительное кольцо	1
27	UN731192025	Уплотнительное кольцо	2
28	UN731192050	Уплотнительное кольцо	1
29	UN828050060	Опорное кольцо	1
30	UN732121018	Опорное кольцо	2
31	UN732122025	Опорное кольцо	2
32	UN833057070	Опорное кольцо	2
33	UN723403012	Пружинный штифт	1
34	UN716110180	Болт с внутренним шестигранником	3
35	UN716110020	Болт с внутренним шестигранником	6
36	UN716110025	Болт с внутренним шестигранником	4
37	UN716112030	Болт с внутренним шестигранником	4
38	UN721111140	Гайка	2
39	UN722211100	Пружинная шайба	10
40	UN704906008	Винт	1
41	UN704905008	Винт	1
42	UN724110100	Стопорное кольцо	1
43	UN834025029	Уплотнение амортизатор	1
44	UN724170250	Стопорное кольцо	1
45	UN080C17070	Палец	1
46	UN723106030	Шплинт	1
47	UN714205012	Болт SW	1
48	UN084D17050	Скольжение пластина	2
49	UN701508014	Винт	2
50	UN08MK17090	Пластина	1
51	UN728720200	Пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
