Пилотные гидролинии (C-1)<T> — HITACHI ZX135UST

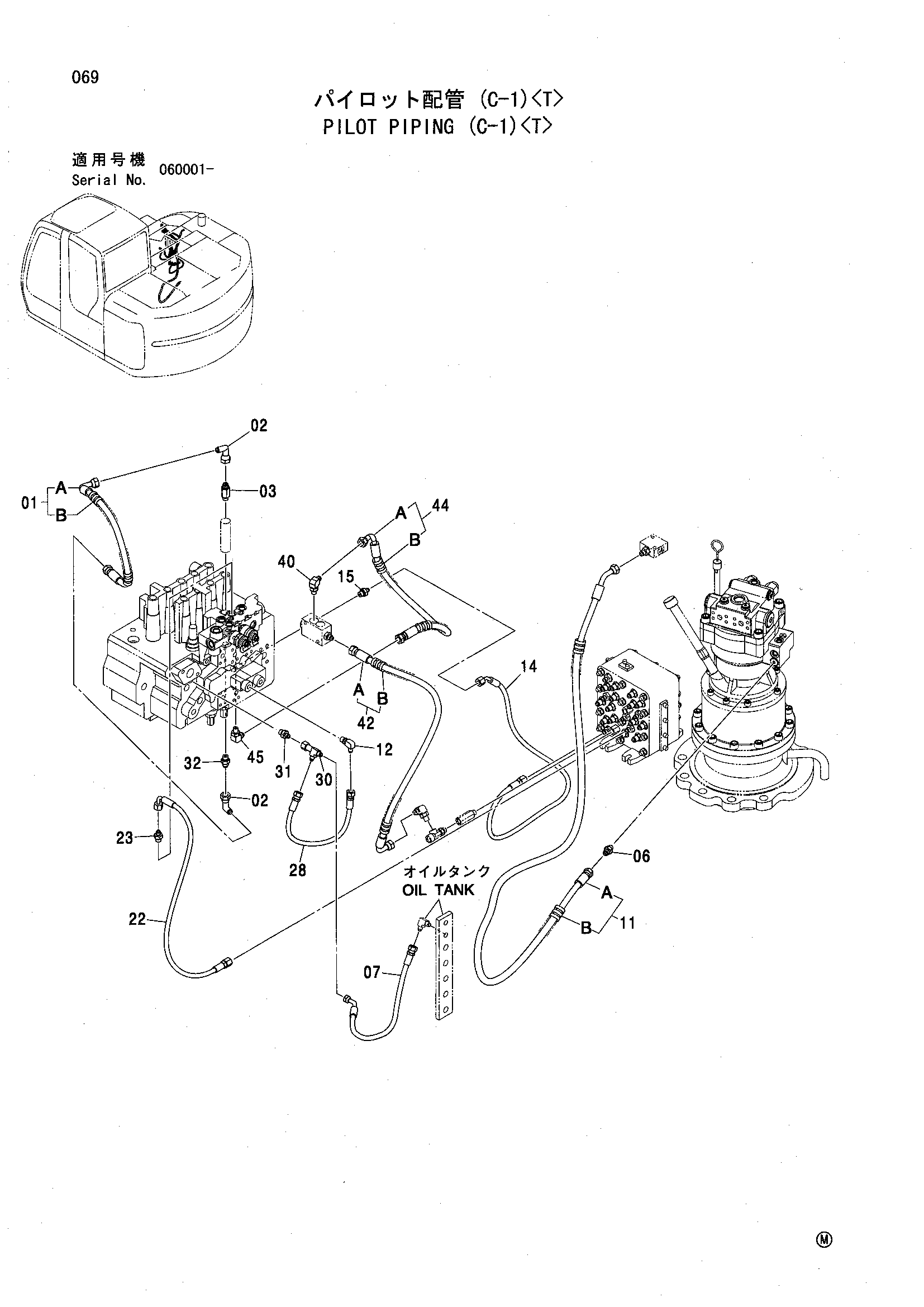

Заводская схема «Пилотные гидролинии (C-1)<T>» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9223929 | Шланг в сборе | 1 |
| 01A | 4489626 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 1 |
| 02 | 4239976 | Унион S | 2 |
| 03 | 4272368 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852123 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4292335 | Нейлоновый шланг | 1 |
| 11 | 9223923 | Шланг в сборе | 1 |
| 11A | 4489619 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 3 |
| 12 | A852322 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4436383 | Пластиковый шланг | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4436299 | Шланг | 1 |
| 23 | A852122 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4207953 | Нейлоновый шланг | 1 |
| 30 | 4252786 | Тройник | 1 |
| 31 | A852122 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852123 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 40 | A852323 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 9223936 | Шланг в сборе | 1 |
| 42A | 4489635 | Шланг | 1 |
| 42B | 4327293 | Защитный кожух | 1 |
| 44 | 9223934 | Шланг в сборе | 1 |
| 44A | 4489632 | Шланг | 1 |
| 44B | 4327293 | Защитный кожух | 1 |
| 45 | A852323 | Угловой штуцер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
