Крышка двигателя <T> — HITACHI ZX135UST

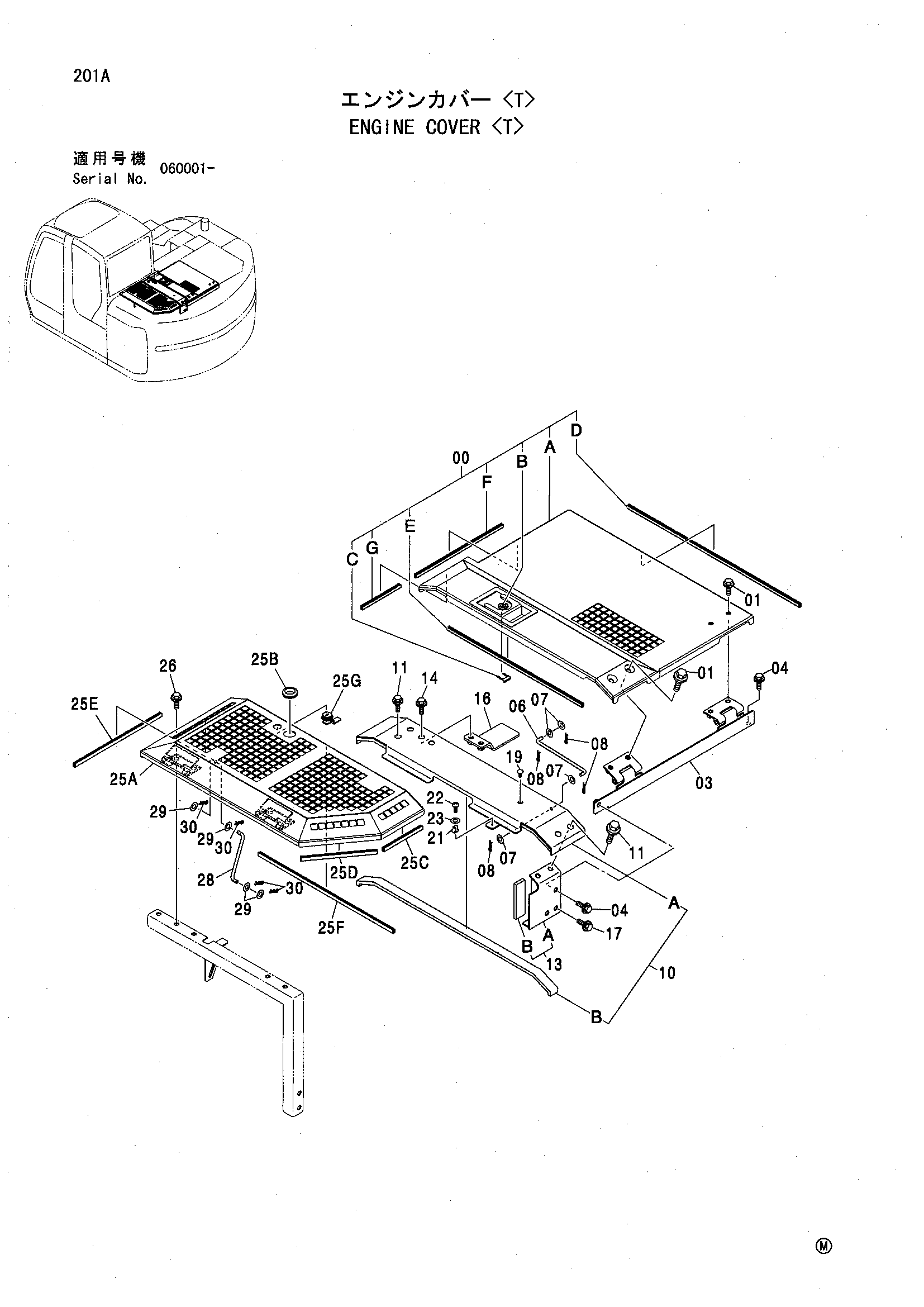

Заводская схема «Крышка двигателя <T>» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7044567 | Крышка | 1 |
| 00A | 7044568 | Крышка | 1 |
| 00B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 00C | 4461342 | Зажим | 1 |
| 00D | 4605876 | Уплотнительная окантовка | 1 |
| 00E | 4450862 | Уплотнительная окантовка | 1 |
| 00F | 4450861 | Уплотнительная окантовка | 1 |
| 00G | 4450859 | Уплотнительная окантовка | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 03 | 8083316 | Опора | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Плоская шайба | 1 |
| 06 | 4455208 | Стойка | 1 |
| 07 | A590110 | Плоская шайба | 4 |
| 08 | 4022697 | Стопорный палец | 4 |
| 10 | 8083303 | Крышка | 1 |
| 10A | 7040024 | Крышка | 1 |
| 10B | 4450759 | Резиновая прокладка | 1 |
| 11 | J281030 | Болт с шайбой | 4 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Плоская шайба | 1 |
| 13 | 8083301 | Опора | 1 |
| 13A | 8083302 | Опора | 1 |
| 13B | 4450754 | Резиновая прокладка | 1 |
| 14 | J271045 | Болт с шайбой | 2 |
| 14A | J901045 | Болт | 1 |
| 14B | J222010 | Плоская шайба | 1 |
| 16 | 9756652 | Ограничитель | 1 |
| 17 | J281030 | Болт с шайбой | 2 |
| 17A | J901030 | Болт | 1 |
| 17B | 4486055 | Плоская шайба | 1 |
| 19 | 4280359 | Зажим | 1 |
| 21 | 4330276 | Держатель | 1 |
| 22 | M430410 | Винт | 1 |
| 23 | A590104 | Плоская шайба | 1 |
| 25A-G | 8083304 | Крышка | 1 |
| 25A | 7040022 | Крышка | 1 |
| 25B | 94-2810 | Резиновая втулка | 1 |
| 25C | 4450859 | Уплотнительная окантовка | 1 |
| 25D | 4450860 | Уплотнительная окантовка | 1 |
| 25E | 4450861 | Уплотнительная окантовка | 1 |
| 25F | 4450862 | Уплотнительная окантовка | 1 |
| 25G | 4361458 | Замок | 1 |
| 26 | J271030 | Болт с шайбой | 4 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Плоская шайба | 1 |
| 28 | 4450669 | Стойка | 1 |
| 29 | A590110 | Плоская шайба | 4 |
| 30 | 4022697 | Стопорный палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
