Телескопик гидроцилиндр (1) — HITACHI ZX135UST

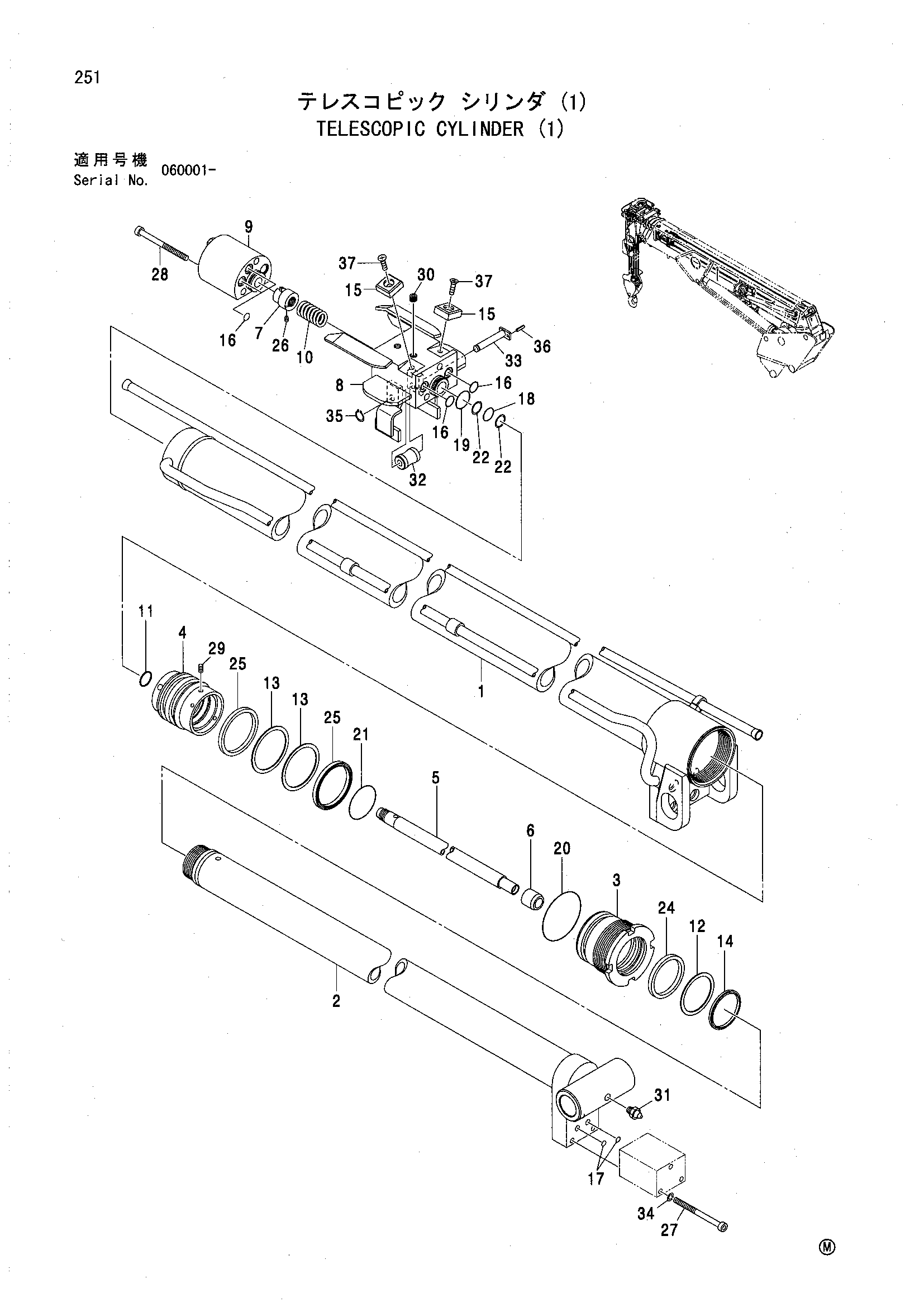

Заводская схема «Телескопик гидроцилиндр (1)» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | UN09R415011 | Трубка-в сборе | 1 |
| 2 | UN09R415020 | Шток-в сборе | 1 |
| 3 | UN08UU15030 | Гроунд | 1 |
| 4 | UN08UU15040 | Поршень | 1 |
| 5 | UN08UU15050 | Трубка скольжение | 1 |
| 6 | UN080014051 | Ограничитель | 1 |
| 7 | UN014414070 | Гайка | 1 |
| 8 | UN09R415030 | Проставка | 1 |
| 9 | UN087E15051 | Клапан селектор | 1 |
| 10 | UN014414110 | Пружина | 1 |
| 11 | UN838018024 | Манжета | 1 |
| 12 | UN823060070 | Манжета | 1 |
| 13 | UN823070080 | Манжета | 2 |
| 14 | UN829060068 | Пылезащитное уплотнение | 1 |
| 15 | UN08UU15070 | Пластина скольжение | 2 |
| 16 | UN731191014 | Уплотнительное кольцо | 5 |
| 17 | UN731191016 | Уплотнительное кольцо | 2 |
| 18 | UN731171018 | Уплотнительное кольцо | 1 |
| 19 | UN731191026 | Уплотнительное кольцо | 1 |
| 20 | UN731191075 | Уплотнительное кольцо | 1 |
| 21 | UN731192060 | Уплотнительное кольцо | 1 |
| 22 | UN732121018 | Опорное кольцо | 2 |
| 24 | UN828060070 | Опорное кольцо | 1 |
| 25 | UN828070080 | Опорное кольцо | 2 |
| 26 | UN704905008 | Винт | 1 |
| 27 | UN716108100 | Болт с внутренним шестигранником | 3 |
| 28 | UN716110170 | Болт с внутренним шестигранником | 3 |
| 29 | UN704906008 | Винт | 1 |
| 30 | UN728720200 | Пробка | 2 |
| 31 | UN724332000 | Пресс-маслёнка | 1 |
| 32 | UN019015131 | Ролик | 1 |
| 33 | UN080615051 | Палец | 1 |
| 34 | UN722211080 | Пружинная шайба | 3 |
| 35 | UN724110100 | Стопорное кольцо | 1 |
| 36 | UN723403012 | Пружинный штифт | 1 |
| 37 | UN701508014 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
