Стрела — HITACHI ZX135UST

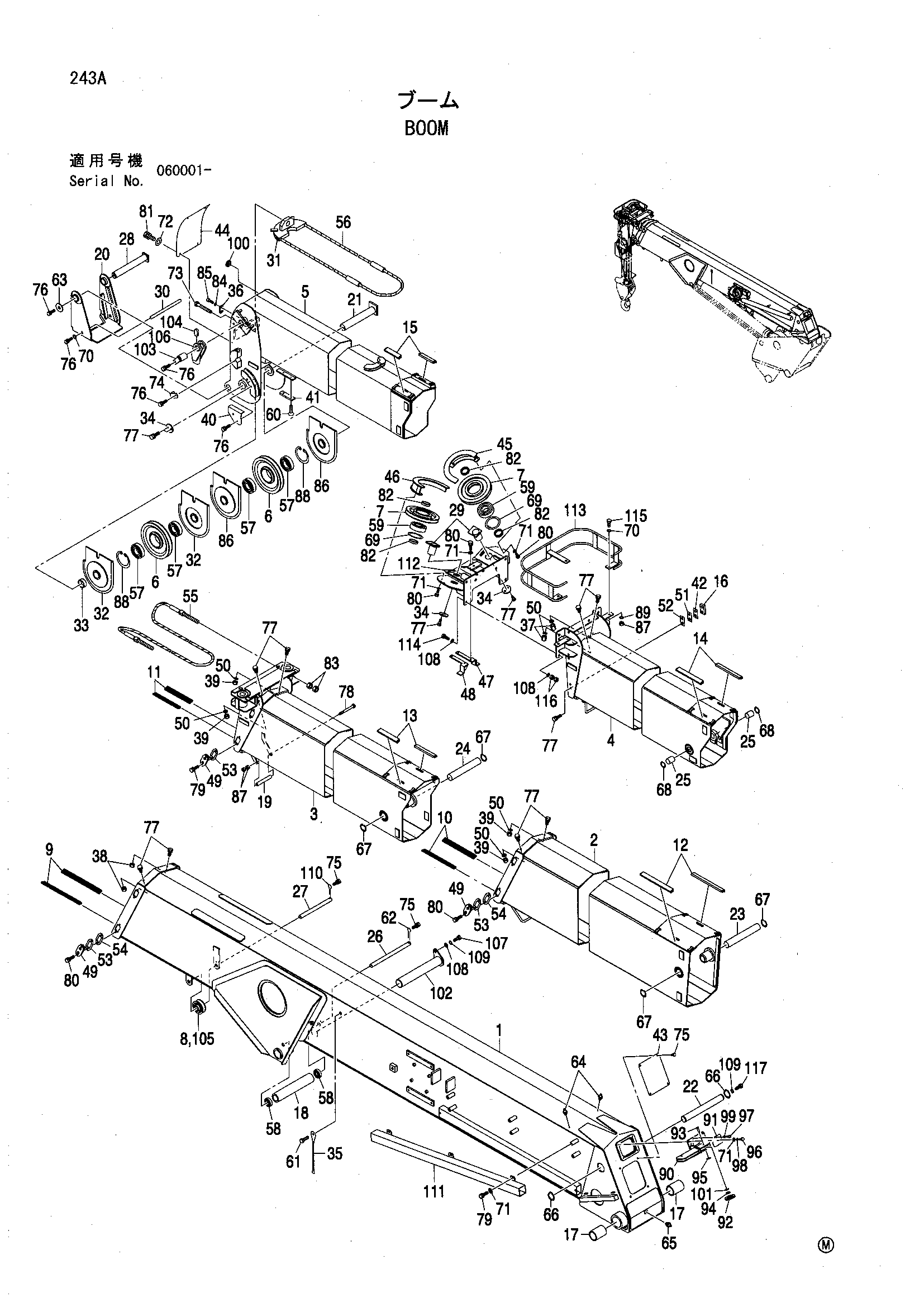

Заводская схема «Стрела» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	UN09R422010	Стрела	1
2	UN09R421020	Стрела	1
3	UN09R421031	Стрела	1
4	UN09R422021	Стрела	1
5	UN09R421050	Стрела	1
6	UN08US21080	Канатный блок	2
7	UN022721120	Канатный блок	2
8	UN08B321130	Канатный блок	1
9	UN08UU21060	Пластина скольжение	2
10	UN08MJ21050	Пластина скольжение	2
11	UN08MK21060	Пластина скольжение	2
12	UN08MH21040	Пластина скольжение	4
13	UN088521040	Пластина скольжение	2
14	UN080B21040	Пластина скольжение	2
15	UN014921360	Пластина скольжение	2
16	UN015721050	Пластина скольжение	4
17	UN015711050	Втулка	2
18	UN09R421160	Ролик	1
19	UN09R421070	Втулка	1
20	UN09N321020	Кронштейн	1
21	UN08UU21250	Палец	1
22	UN09R422030	Палец	1
23	UN08UU21090	Палец	1
24	UN015821040	Палец	1
25	UN087E21050	Палец	2
26	UN09R421080	Палец	1
27	UN09R421090	Палец	1
28	UN09N321030	Палец	1
29	UN08UU21120	Палец	2
30	UN09N321070	Палец	1
31	UN080621121	Канатный блок	1
32	UN09R421110	Пластина	2
33	UN09R421120	Втулка	1
34	UN012521230	Пластина концевой	3
35	UN090B21320	Поинтер неедле	2
36	UN080621130	Пластина	1
37	UN08MJ21060	Направляющая	2
38	UN080D21110	Направляющая	2
39	UN080C21150	Направляющая	4
40	UN025021110	Крышка	1
41	UN09N321050	Пластина: скольжение	1
42	UN08UU21140	Проставка	4
43	UN08UU21150	Крышка	1
44	UN08UU21160	Крышка	1
45	UN08UU21170	Крышка	1
46	UN08UU21180	Крышка	1
47	UN08UU21190	Направляющая	1
48	UN08UU21210	Направляющая	1
49	UN022721210	Слиде-плате-в сборе	12
50	UN080C21140	Регулировочная шайба	6
51	UN014921390	Регулировочная шайба	4
52	UN08UU21220	Регулировочная шайба	4
53	UN083H21111	Регулировочная шайба	24
54	UN088221181	Регулировочная шайба	8
55	UN08UU21231	Канат провод	1
56	UN08UU21240	Канат провод	1
57	UN726062082	Подшипник	4
58	UN726060042	Подшипник	2
59	UN726063082	Подшипник	2
60	UN701508016	Винт	2
61	UN760129090	Болт	2
62	UN723108045	Шплинт	1
63	UN015731050	Пластина	1
64	UN724331000	Пресс-маслёнка	2
65	UN724334000	Пресс-маслёнка	1
66	UN724110350	Стопорное кольцо	2
67	UN724120350	Стопорное кольцо	4
68	UN724120300	Стопорное кольцо	2
69	UN724120900	Стопорное кольцо	2
70	UN722112100	Плоская шайба	8
71	UN722112080	Плоская шайба	18
72	UN722112050	Плоская шайба	4
73	UN711418130	Болт	1
74	UN025021150	Крышка	1
75	UN714206015	Болт SW	6
76	UN714110016	Болт SW	7
77	UN714110020	Болт SW	22
78	UN711110140	Болт	1
79	UN714108020	Болт SW	14
80	UN714108016	Болт SW	24
81	UN714205012	Болт SW	4
82	UN023321040	Втулка	4
83	UN721111180	Гайка	4
84	UN722211080	Пружинная шайба	2
85	UN716108020	Болт с внутренним шестигранником	2
86	UN09R421131	Пластина	2
87	UN721111100	Гайка	5
88	UN724120800	Стопорное кольцо	2
89	UN722211100	Пружинная шайба	3
90	UN09R421140	Кронштейн	1
91	UN08V621040	Крышка	1
92	UN08V621050	Канатный блок	3
93	UN08K521160	Палец	3
94	UN726006982	Подшипник	3
95	UN724190080	Гайка	3
96	UN714106010	Болт SW	4
97	UN701205008	Винт	1
98	UN722112060	Плоская шайба	4
99	UN722211050	Пружинная шайба	1
100	UN08H621130	Колпачок	1
101	UN724120190	Стопорное кольцо	3
102	UN09R421151	Палец	1
103	UN013822071	Палец	1
104	UN013432080	Ведге	1
105	UN760420123	Втулка	2
106	UN013821092	Разъём провод	1
107	UN711712020	Болт	1
108	UN722112120	Плоская шайба	13
109	UN722211120	Пружинная шайба	2
110	UN723108030	Шплинт	1
111	UN09R422040	Трубка скуаре	1
112	UN09R422050	Кронштейн	1
113	UN09R421170	Крышка	1
114	UN711912045	Болт	6
115	UN711110025	Болт	3
116	UN721111120	Гайка	12
117	UN711112020	Болт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
