Всасывающие трубопроводы — HITACHI ZX135UST

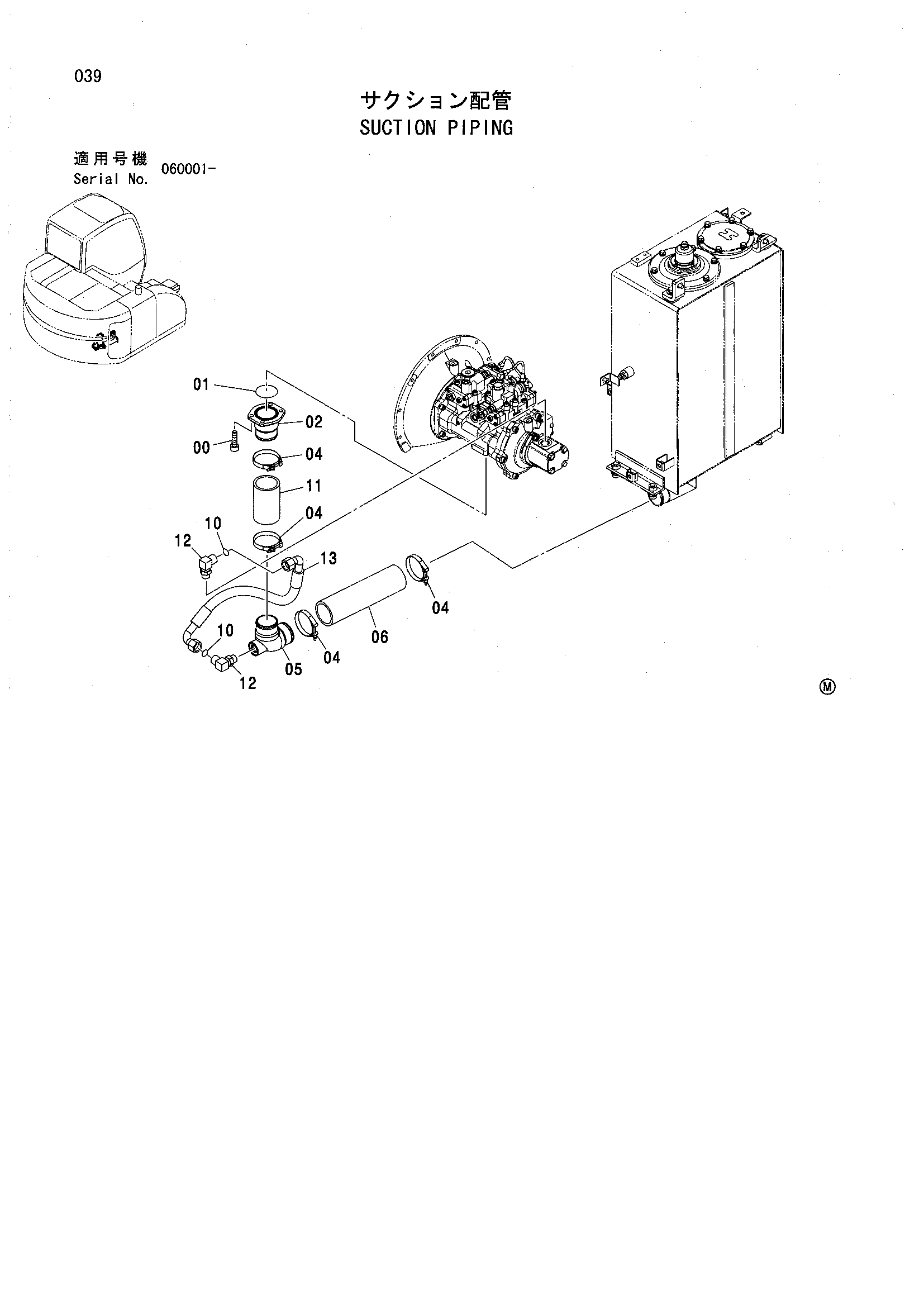

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781230 | Болт с внутренним шестигранником | 4 |
| 01 | A811075 | Уплотнительное кольцо | 1 |
| 02 | 3087133 | Всасывающая трубка | 1 |
| 04 | 4282483 | Хомут шланга | 4 |
| 05 | 3073276 | Всасывающая трубка | 1 |
| 06 | 4437192 | Резиновый шланг | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 11 | 4449325 | Резиновый шланг | 1 |
| 12 | A853366 | Угловой штуцер | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4449353 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
