Задний монитор — HITACHI ZX135UST

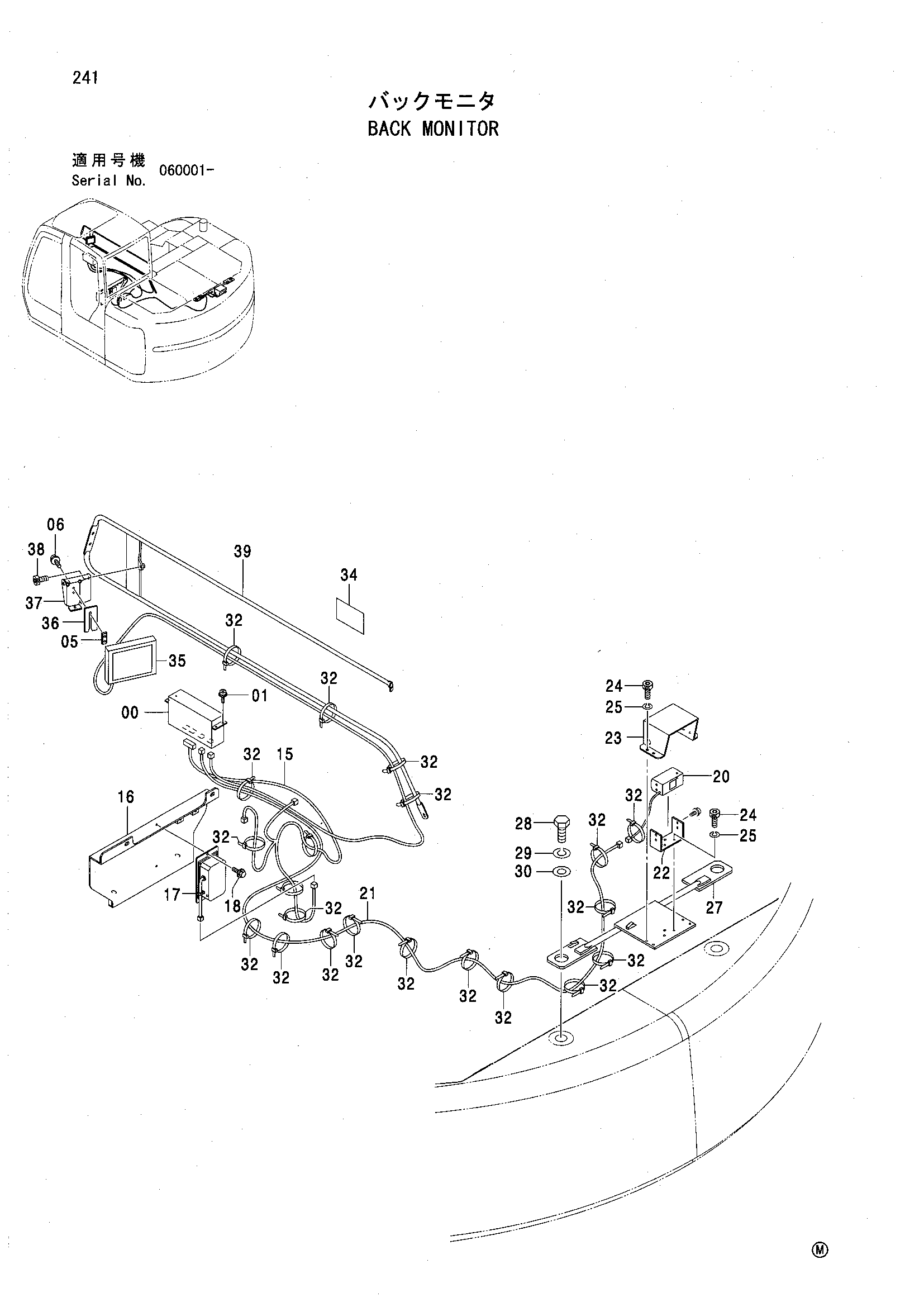

Заводская схема «Задний монитор» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463032 | Контроллер | 1 |
| 01 | J460510 | Винт с шайбой | 4 |
| 05 | 4460546 | Седло винта | 1 |
| 06 | J460612 | Винт с шайбой | 2 |
| 15 | 2047540 | Жгут проводов | 1 |
| 16 | 7040364 | Крышка | 1 |
| 17 | 4450008 | Блок силовой | 1 |
| 18 | J260820 | Болт с шайбой | 2 |
| 20 | 4440683 | Камера | 1 |
| 21 | 4440681 | Трос | 1 |
| 22 | 4440687 | Кронштейн | 1 |
| 23 | 4462423 | Кронштейн | 1 |
| 24 | J780616 | Болт с внутренним шестигранником | 7 |
| 25 | A590906 | Пружинная шайба | 7 |
| 27 | 7043132 | Стойка | 1 |
| 28 | J923670 | Болт | 2 |
| 29 | J257136 | Пружинная шайба | 2 |
| 30 | A590136 | Плоская шайба | 2 |
| 32 | 4055311 | Ленточный зажим | 23 |
| 34 | 3091329 | Информационная табличка | 1 |
| 35 | 9236659 | Монитор | 1 |
| 36 | 4616299 | Резиновая прокладка | 1 |
| 37 | 3101437 | Кронштейн | 1 |
| 38 | M341011 | Болт с внутренним шестигранником | 1 |
| 39 | 4455362 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
