Пилотные гидролинии (D-1)<T> — HITACHI ZX135UST

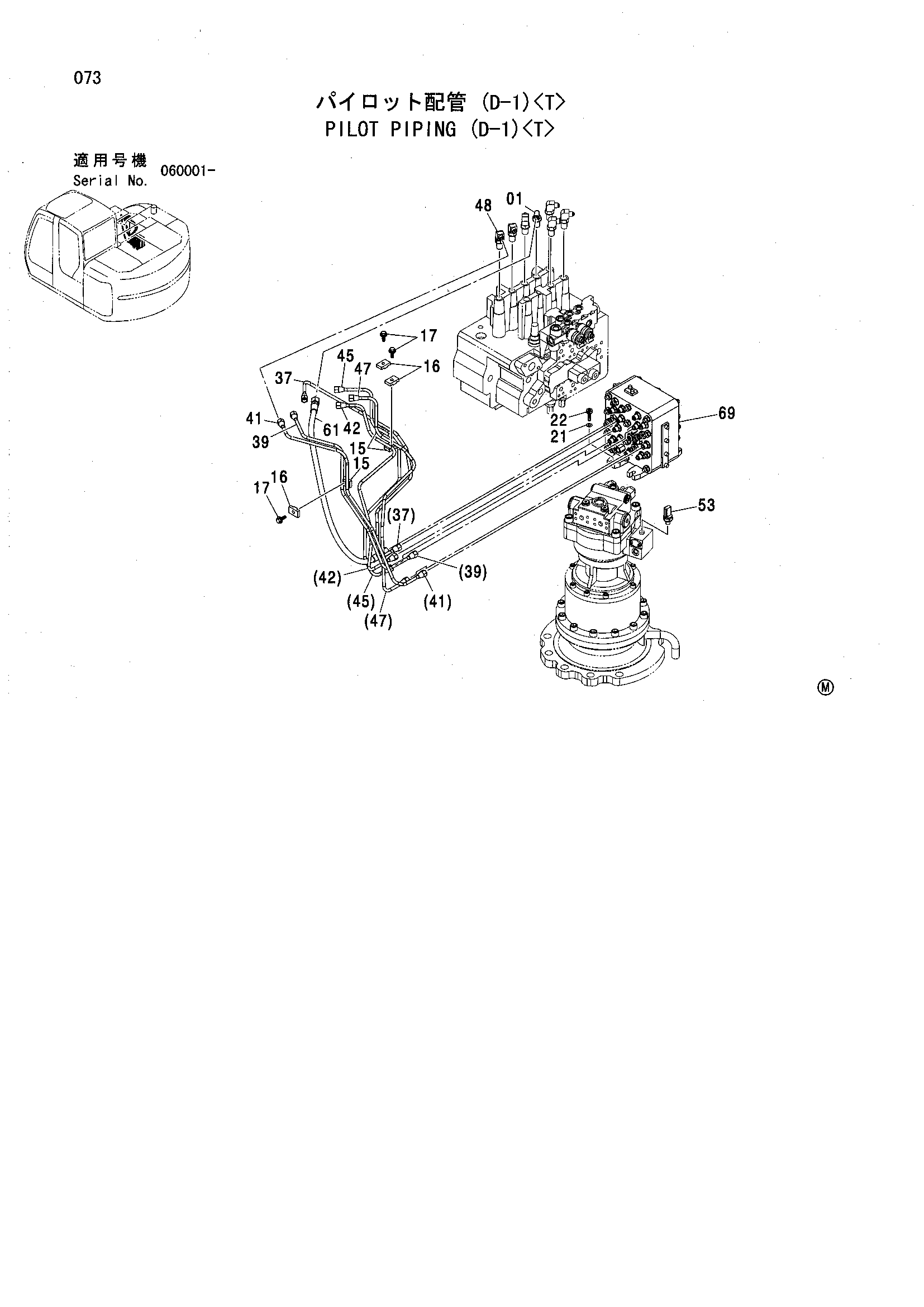

Заводская схема «Пилотные гидролинии (D-1)<T>» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4208913 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 9735305 | Хомут | 3 |
| 16 | 9735306 | Хомут | 3 |
| 17 | J260825 | Болт с шайбой | 3 |
| 17A | J900825 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 21 | A590110 | Плоская шайба | 4 |
| 22 | J781035 | Болт с внутренним шестигранником | 4 |
| 37 | 3091817 | Трубка | 1 |
| 39 | 3091819 | Трубка | 1 |
| 41 | 3091821 | Трубка | 1 |
| 42 | 3091822 | Трубка | 1 |
| 45 | 3091825 | Трубка | 1 |
| 47 | 3091827 | Трубка | 1 |
| 48 | 4420392 | Штуцер трубки | 6 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4436535 | Датчик давления | 1 |
| 61 | 4455994 | Шланг | 1 |
| 69 | 4468336 | Челночный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
