Пилотные гидролинии (C-2)<T> — HITACHI ZX135UST

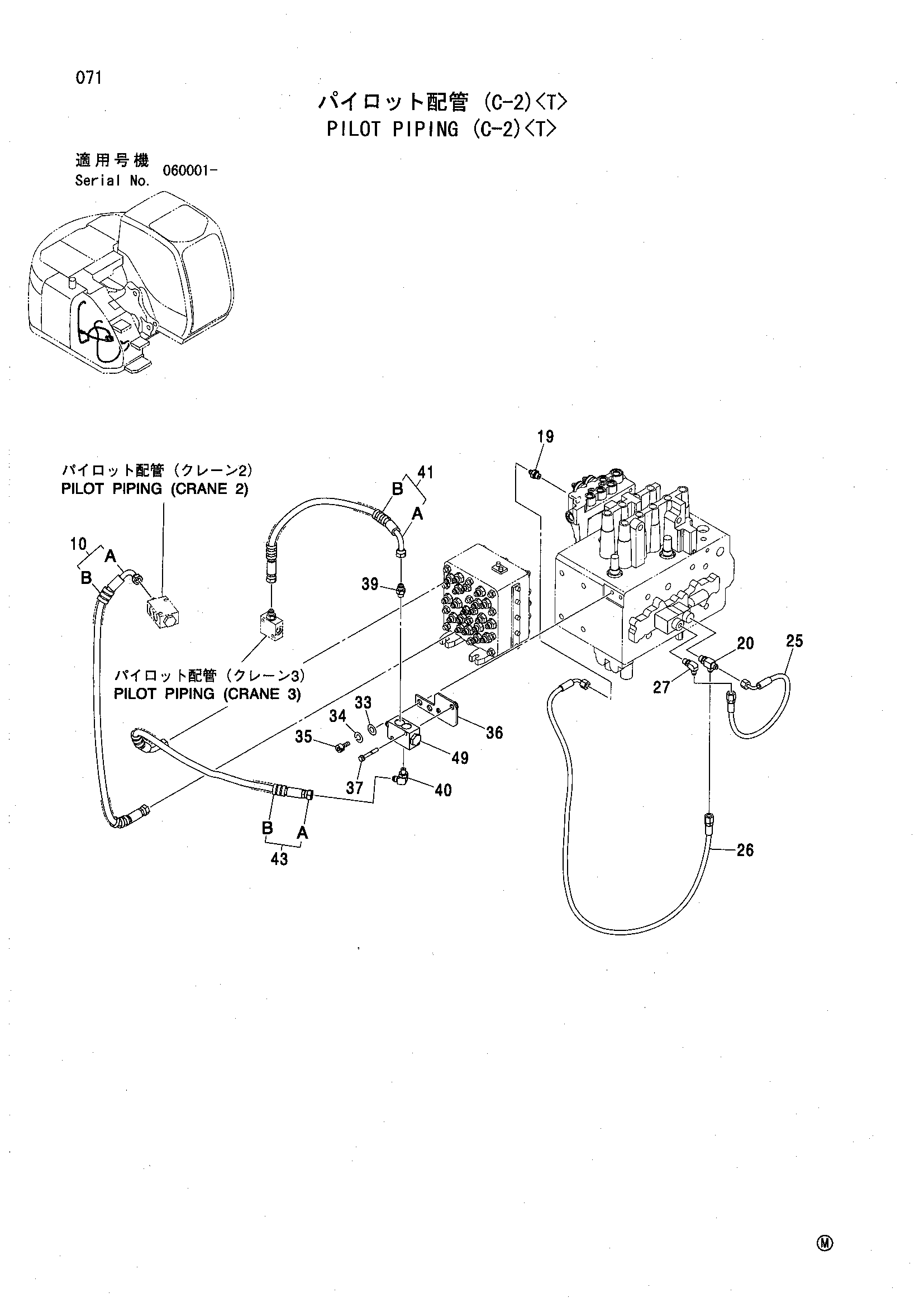

Заводская схема «Пилотные гидролинии (C-2)<T>» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 9223936 | Шланг в сборе | 1 |
| 10A | 4489635 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 1 |
| 19 | A852122 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852422 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4442219 | Шланг | 1 |
| 26 | 4451993 | Шланг | 1 |
| 27 | A852322 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A590114 | Плоская шайба | 2 |
| 34 | A590914 | Пружинная шайба | 2 |
| 35 | J781425 | Болт с внутренним шестигранником | 2 |
| 36 | 9760585 | Кронштейн | 1 |
| 37 | J260855 | Болт с шайбой | 2 |
| 37A | J900855 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 39 | A852123 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | A852323 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 9201636 | Шланг в сборе | 1 |
| 41A | 4454741 | Шланг | 1 |
| 41B | 4327293 | Защитный кожух | 1 |
| 43 | 9223919 | Шланг в сборе | 1 |
| 43A | 4489607 | Шланг | 1 |
| 43B | 4327293 | Защитный кожух | 1 |
| 49 | 4337928 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
