Гидролинии рабочего оборудования — HITACHI ZX135UST

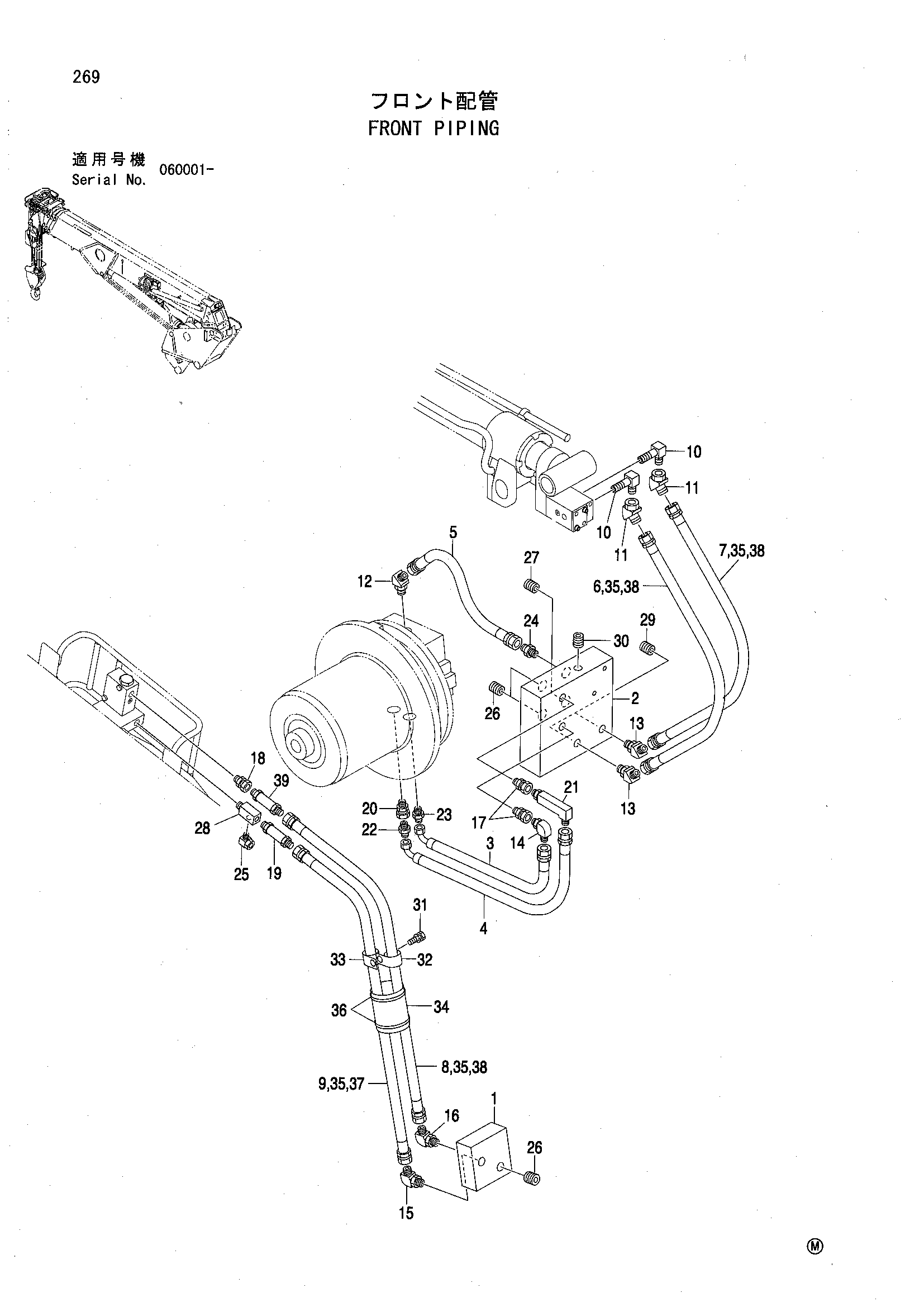

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX135UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | UN09R465010 | Блок соединение | 1 |
| 2 | UN09R465021 | Блок соединение | 1 |
| 3 | UN770115011 | Резиновый шланг | 1 |
| 4 | UN770115012 | Резиновый шланг | 1 |
| 5 | UN770114038 | Резиновый шланг | 1 |
| 6 | UN770114043 | Резиновый шланг | 1 |
| 7 | UN770114044 | Резиновый шланг | 1 |
| 8 | UN770114045 | Резиновый шланг | 1 |
| 9 | UN770113197 | Резиновый шланг | 1 |
| 10 | UN099H21140 | Соединение | 2 |
| 11 | UN728S88225 | Угловой штуцер | 2 |
| 12 | UN728S88204 | Угловой штуцер | 1 |
| 13 | UN770A24J08 | Угловой штуцер | 2 |
| 14 | UN770A22J12 | Угловой штуцер | 1 |
| 15 | UN770A22J08 | Угловой штуцер | 1 |
| 16 | UN770A22J06 | Угловой штуцер | 1 |
| 17 | UN728S69222 | Разъём | 2 |
| 18 | UN728S69101 | Разъём | 1 |
| 19 | UN770A02J06 | Адаптер | 1 |
| 20 | UN728S69098 | Разъём | 1 |
| 21 | UN728S66223 | Угловой штуцер | 1 |
| 22 | UN770A02J12 | Адаптер | 1 |
| 23 | UN770A04J12 | Адаптер шланг | 1 |
| 24 | UN770A04J08 | Адаптер шланг | 1 |
| 25 | UN08VE65030 | Соединение | 2 |
| 26 | UN728890400 | Пробка | 5 |
| 27 | UN728890300 | Пробка | 1 |
| 28 | UN01U262031 | Соединение | 1 |
| 29 | UN728890600 | Пробка | 2 |
| 30 | UN728720400 | Пробка | 1 |
| 31 | UN714106015 | Болт SW | 1 |
| 32 | UN602211081 | Хомут | 1 |
| 33 | UN602211071 | Хомут | 1 |
| 34 | UN025R63360 | Пластина | 2 |
| 35 | UN750516005 | Лента провод | 8 |
| 36 | UN750516004 | Лента провод | 4 |
| 37 | UN760990291 | Защита-1.7M | 1 |
| 38 | UN760990318 | Защита-3.4M | 1 |
| 39 | UN770A02J08 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
