Крышка (1)[JPN] — HITACHI ZX135USL-3

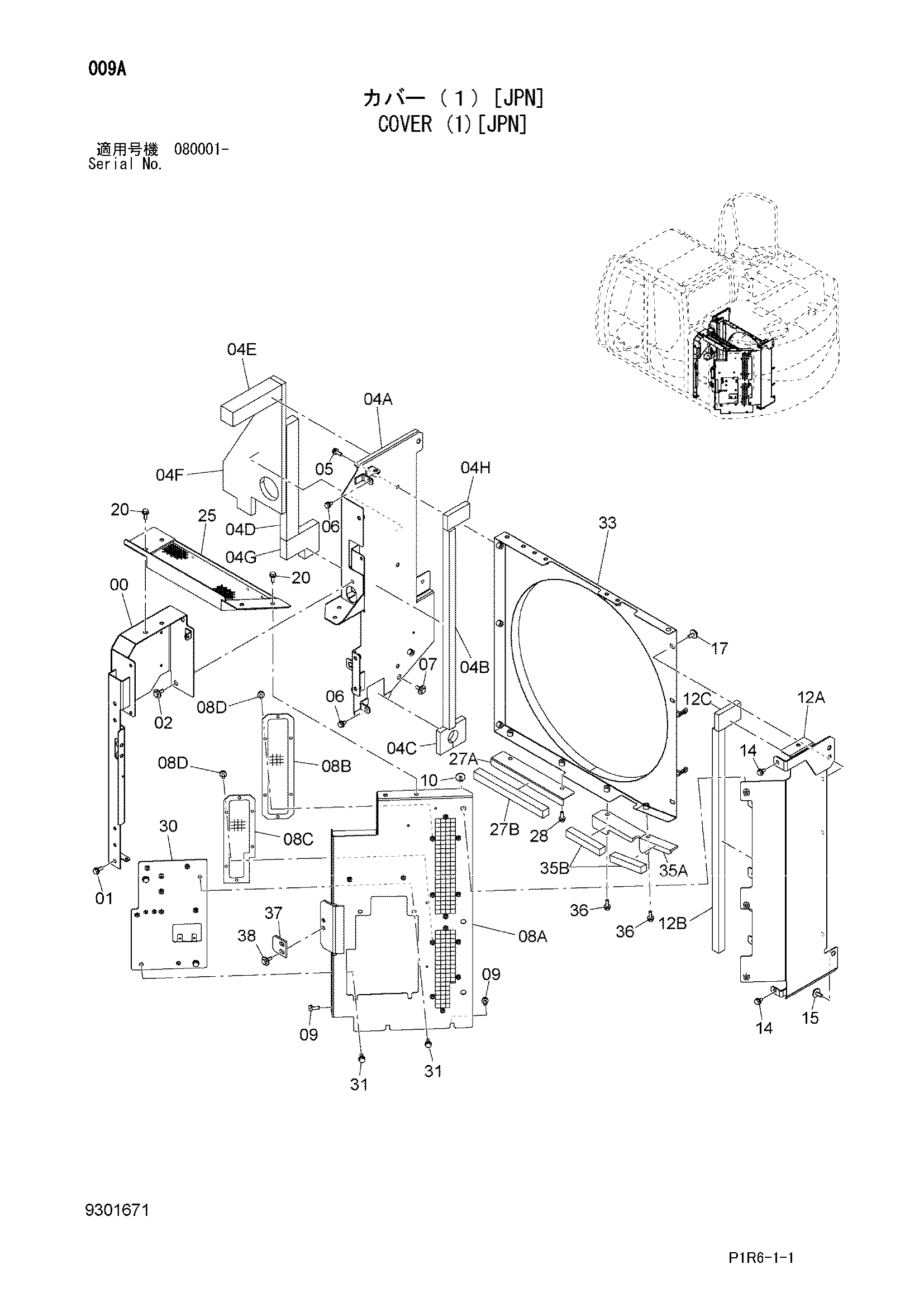

Заводская схема «Крышка (1)[JPN]» для HITACHI ZX135USL-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка (1)[JPN] HITACHI ZX135USL-3](/catalog-drawings/db/dbda7e9d-1ad1-49e2-abf1-f10725804e54.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052105 | Крышка | 1 |
| 01 | J271030 | Болт с шайбой | 1 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J281030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 04 | 8108476 | Крышка | 1 |
| 04A | 6025343 | Крышка | 1 |
| 04B | 4666325 | Резиновая прокладка | 1 |
| 04C | 4655282 | Резиновая прокладка | 1 |
| 04D | 4682037 | Резиновая прокладка | 1 |
| 04E | 4677483 | Резиновая прокладка | 1 |
| 04F | 4682033 | Резиновая прокладка | 1 |
| 04G | 4686623 | Резиновая прокладка | 1 |
| 04H | 4694070 | Резиновая прокладка | 1 |
| 05 | J271030 | Болт с шайбой | 3 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271020 | Болт с шайбой | 2 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J281030 | Болт с шайбой | 1 |
| 07A | J901030 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 08 | 9302297 | Крышка | 1 |
| 08A | 6027223 | Крышка | 1 |
| 08B | 8118010 | Провод | 1 |
| 08C | 8118011 | Провод | 1 |
| 08D | J260816 | Болт с шайбой | 12 |
| 08D1 | J900816 | Болт | 1 |
| 08D2 | A590108 | Плоская шайба | 1 |
| 09 | J271030 | Болт с шайбой | 3 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J281030 | Болт с шайбой | 3 |
| 10A | J901030 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 12 | 8108477 | Крышка | 1 |
| 12A | 7052333 | Крышка | 1 |
| 12B | 4666841 | Резиновая прокладка | 1 |
| 12C | 4694070 | Резиновая прокладка | 1 |
| 14 | J271020 | Болт с шайбой | 2 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J281030 | Болт с шайбой | 1 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 17 | J281030 | Болт с шайбой | 3 |
| 17A | J901030 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 20 | J271030 | Болт с шайбой | 4 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 25 | 7055983 | Крышка | 1 |
| 27 | 9769242 | Крышка | 1 |
| 27A | 4682066 | Крышка | 1 |
| 27B | 4682241 | Резиновая прокладка | 1 |
| 28 | J271030 | Болт с шайбой | 2 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 8115593 | Крышка | 1 |
| 31 | J271030 | Болт с шайбой | 4 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 6026090 | Крышка | 1 |
| 35 | 9770489 | Крышка | 1 |
| 35A | 3115001 | Крышка | 1 |
| 35B | 4694048 | Резиновая прокладка | 1 |
| 36 | J271030 | Болт с шайбой | 2 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 4638905 | Ограничитель | 1 |
| 38 | J281030 | Болт с шайбой | 2 |
| 38A | J901030 | Болт | 1 |
| 38B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USL-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
