Отвал (болт ON куттинг-едге)(минимум гроунд клеаранке приоритй тип) — HITACHI ZX135USL-3

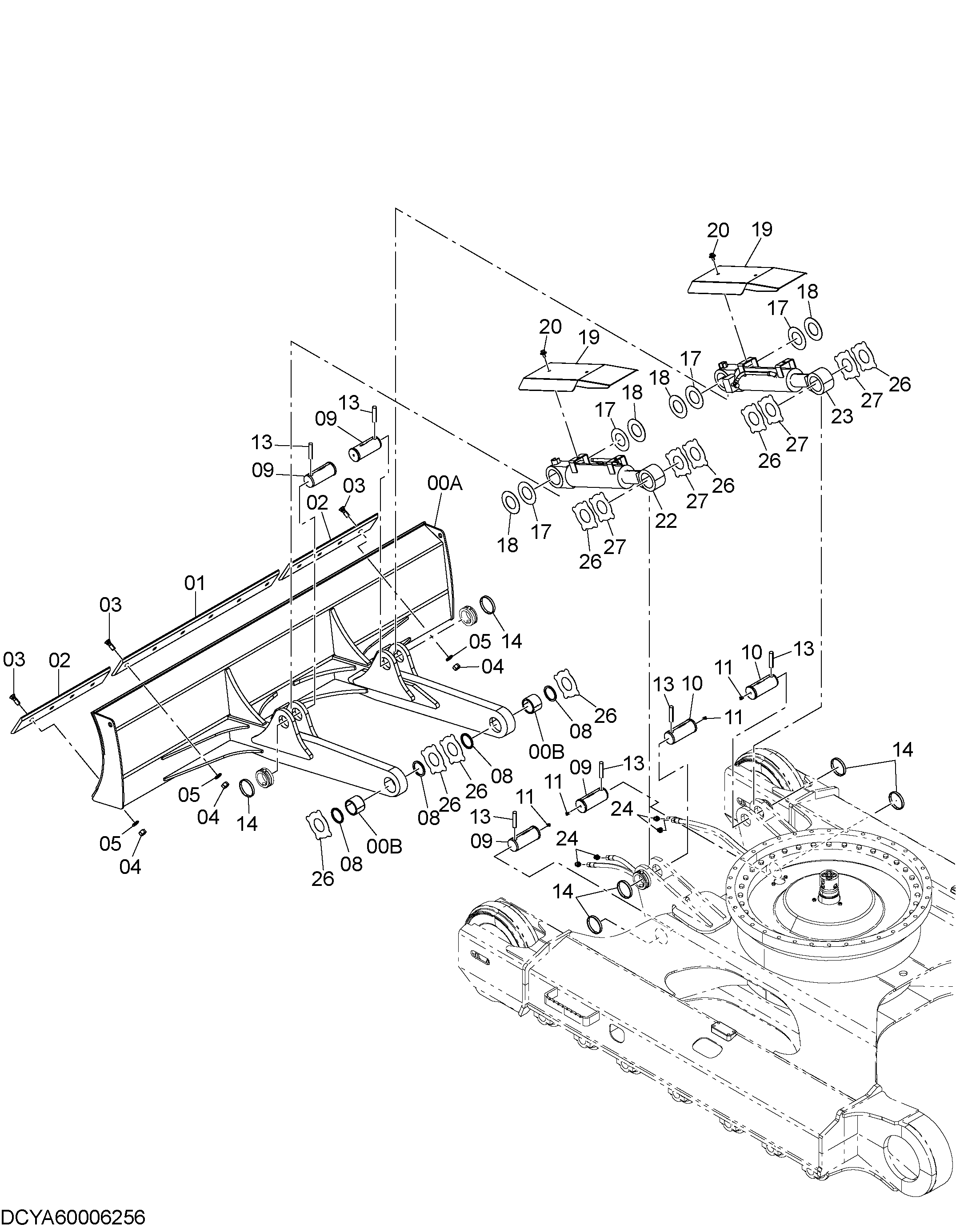

Заводская схема «Отвал (болт ON куттинг-едге)(минимум гроунд клеаранке приоритй тип)» для HITACHI ZX135USL-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40006032 | Отвал | 1 |
| 00A | YA40006031 | Отвал | 1 |
| 00B | 4376210 | Втулка | 2 |
| 01 | 3091707 | Куттинг-едге | 1 |
| 02 | 3091708 | Куттинг-едге | 2 |
| 03 | 4184865 | Болт плуг | 14 |
| 04 | 4184822 | Гайка | 14 |
| 05 | 4018545 | Шайба | 14 |
| 08 | 4084578 | Пылезащитное уплотнение | 4 |
| 09 | YA00009222 | Палец | 4 |
| 10 | YA00009223 | Палец | 2 |
| 11 | J75581 | Пресс-маслёнка | 4 |
| 13 | 4106307 | Палец | 6 |
| 14 | 4098716 | Кольцо | 6 |
| 17 | 4366692 | Упорная пластина | 4 |
| 18 | 4367410 | Упорная пластина | 4 |
| 19 | YA40006028 | Крышка | 2 |
| 20 | J281230 | Болт с шайбой | 4 |
| 20A | J901230 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
| 22 | YA60005998 | Гидроцилиндр отвала | 1 |
| 22A | YA00008616 | Гидроцилиндр отвала | 1 |
| 22B | 4376210 | Втулка | 2 |
| 23 | YA60005999 | Гидроцилиндр отвала | 1 |
| 23A | YA00008617 | Гидроцилиндр отвала | 1 |
| 23B | 4376210 | Втулка | 2 |
| 24 | A852133 | Адаптер | 4 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4361293 | Упорная пластина | 8 |
| 27 | 4361294 | Упорная пластина | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USL-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
