Крышка двигателя [JPN] — HITACHI ZX135USL-3

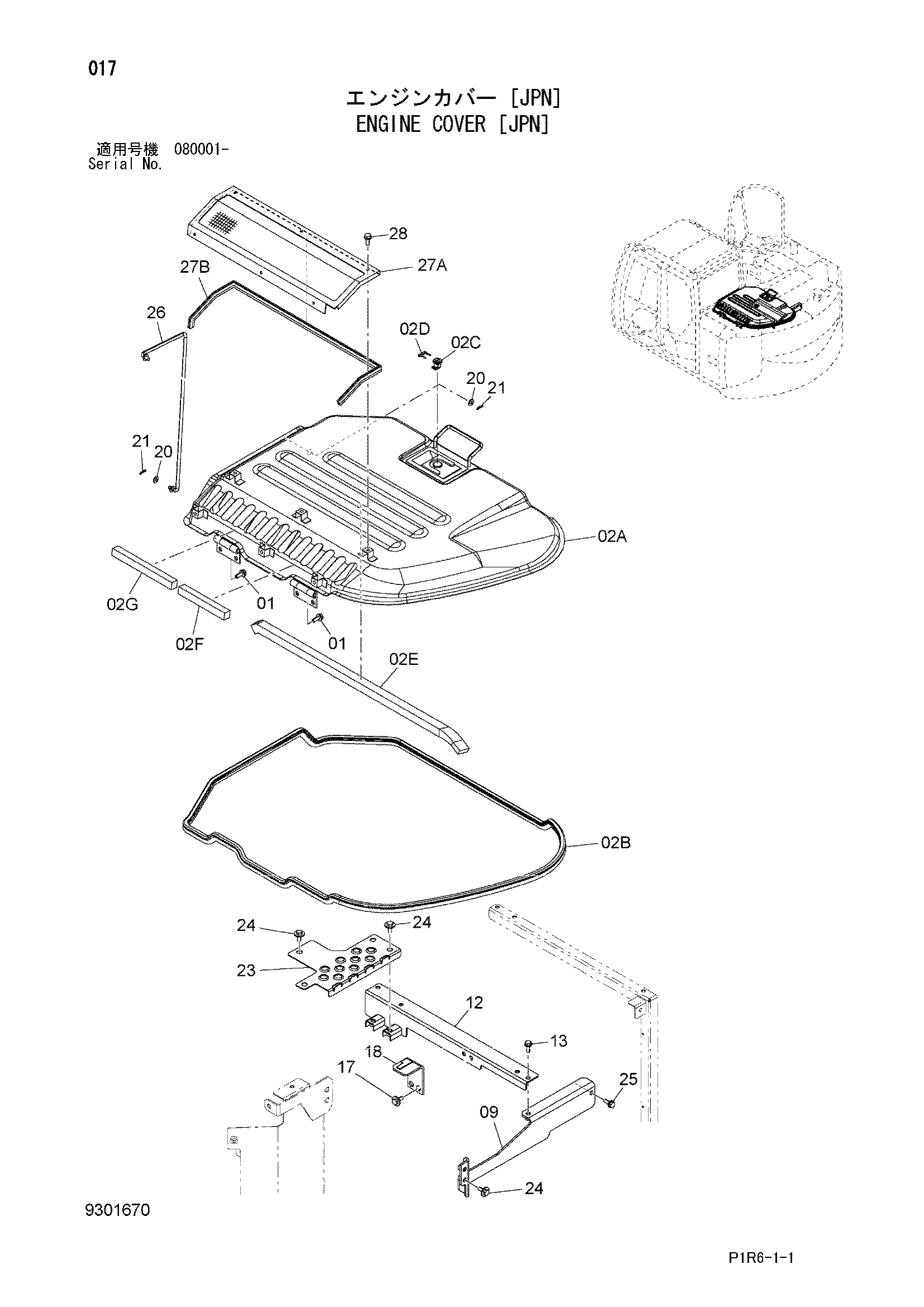

Заводская схема «Крышка двигателя [JPN]» для HITACHI ZX135USL-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка двигателя [JPN] HITACHI ZX135USL-3](/catalog-drawings/53/53fa99cc-f3b9-4439-af09-674112b65f79.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 7056774 | Крышка двигатель | 1 |
| 02A | 6027241 | Крышка двигатель | 1 |
| 02B | 4684872 | Уплотнительная окантовка | 1 |
| 02C | 4409396 | Гидроцилиндр. блокировка | 1 |
| 02D | 4461342 | Зажим | 1 |
| 02E | 4694469 | Резиновая прокладка | 1 |
| 02F | 4699542 | Резиновая прокладка | 1 |
| 02G | 4699543 | Резиновая прокладка | 1 |
| 09 | 8108031 | Опора | 1 |
| 12 | 8108032 | Опора | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 17 | J281030 | Болт с шайбой | 2 |
| 17A | J901030 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 18 | 9769628 | Ограничитель | 1 |
| 20 | A590110 | Плоская шайба | 2 |
| 21 | 4022697 | Стопорный палец | 2 |
| 23 | 3110185 | Ступень | 1 |
| 24 | J281030 | Болт с шайбой | 6 |
| 24A | J901030 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 25 | J271030 | Болт с шайбой | 1 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 8112858 | Стойка | 1 |
| 27 | 9771024 | Провод | 1 |
| 27A | 7056771 | Провод | 1 |
| 27B | 4460534 | Уплотнительная окантовка | 1 |
| 28 | J260816 | Болт с шайбой | 6 |
| 28A | J900816 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USL-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
