Крышка (2)[JPN] — HITACHI ZX135USL-3
Заводская схема «Крышка (2)[JPN]» для HITACHI ZX135USL-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

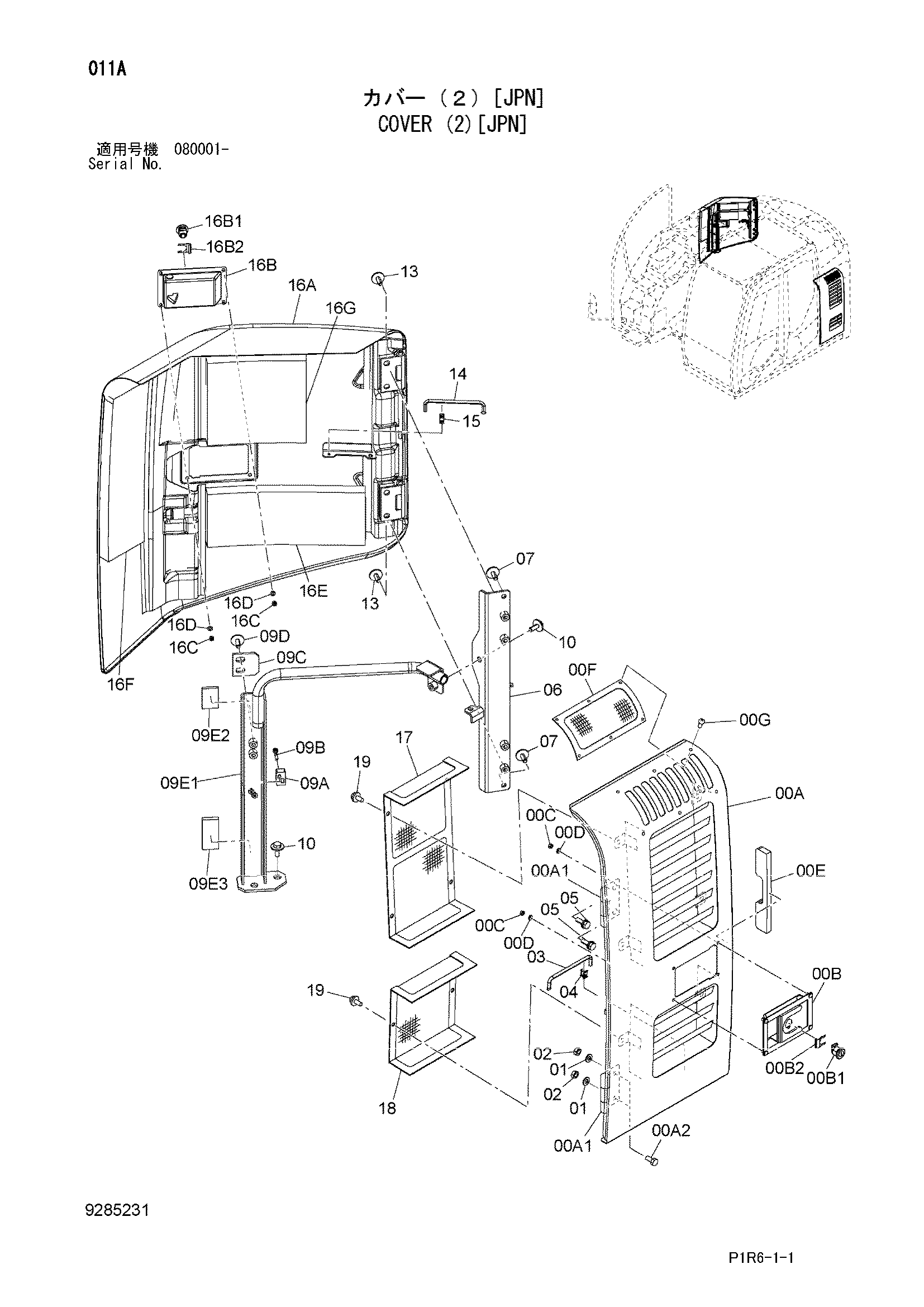

![Схема Крышка (2)[JPN] HITACHI ZX135USL-3](/catalog-drawings/19/1915b875-fef0-4ba0-b6bf-592beb5c4508.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9302534 | Дверь | 1 |
| 00A | 6027249 | Дверь | 1 |
| 00A1 | 3072015 | Петля | 2 |
| 00A2 | J921025 | Болт | 2 |
| 00B | 4652498 | Блокировка (левый) | 1 |
| 00B1 | 4409396 | Гидроцилиндр. блокировка | 1 |
| 00B2 | 4461342 | Зажим | 1 |
| 00C | M500605 | Гайка | 4 |
| 00D | A590106 | Плоская шайба | 4 |
| 00E | 4681563 | Резиновая прокладка | 1 |
| 00F | 8115304 | Провод | 1 |
| 00G | J650616 | Винт | 6 |
| 01 | A590110 | Плоская шайба | 2 |
| 02 | J950010 | Гайка | 2 |
| 03 | 4639112 | Стойка | 1 |
| 04 | 4647195 | Держатель | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 7052427 | Кронштейн | 1 |
| 07 | J281030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 09 | 9275149 | Кронштейн в сборе | 1 |
| 09A | 4652573 | Ограничитель | 1 |
| 09B | J260635 | Болт с шайбой | 2 |
| 09BA | J900635 | Болт | 1 |
| 09BB | A590106 | Плоская шайба | 1 |
| 09C | 4638905 | Ограничитель | 1 |
| 09D | J281030 | Болт с шайбой | 2 |
| 09DA | J901030 | Болт | 1 |
| 09DB | 4486055 | Шайба | 1 |
| 09E | 8112723 | Кронштейн | 1 |
| 09E1 | 7052423 | Кронштейн | 1 |
| 09E2 | 4412576 | Резиновая прокладка | 1 |
| 09E3 | 4689192 | Резиновая прокладка | 1 |
| 10 | J281030 | Болт с шайбой | 3 |
| 10A | J901030 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 13 | J281030 | Болт с шайбой | 4 |
| 13A | J901030 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 14 | 4639112 | Стойка | 1 |
| 15 | 4647195 | Держатель | 1 |
| 16 | 7052451 | Крышка | 1 |
| 16A | 7052747 | Крышка | 1 |
| 16B | 4652498 | Блокировка (левый) | 1 |
| 16B1 | 4409396 | Гидроцилиндр. блокировка | 1 |
| 16B2 | 4461342 | Зажим | 1 |
| 16C | M500605 | Гайка | 4 |
| 16D | A590106 | Плоская шайба | 4 |
| 16E | 4682526 | Резиновая прокладка | 1 |
| 16F | 4652169 | Резиновая прокладка | 1 |
| 16G | 4626151 | Резиновая прокладка | 1 |
| 17 | 7056991 | Провод | 1 |
| 18 | 7056992 | Провод | 1 |
| 19 | J260816 | Болт с шайбой | 6 |
| 19A | J900816 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USL-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
