Крышка (3)[JPN] — HITACHI ZX135USL-3

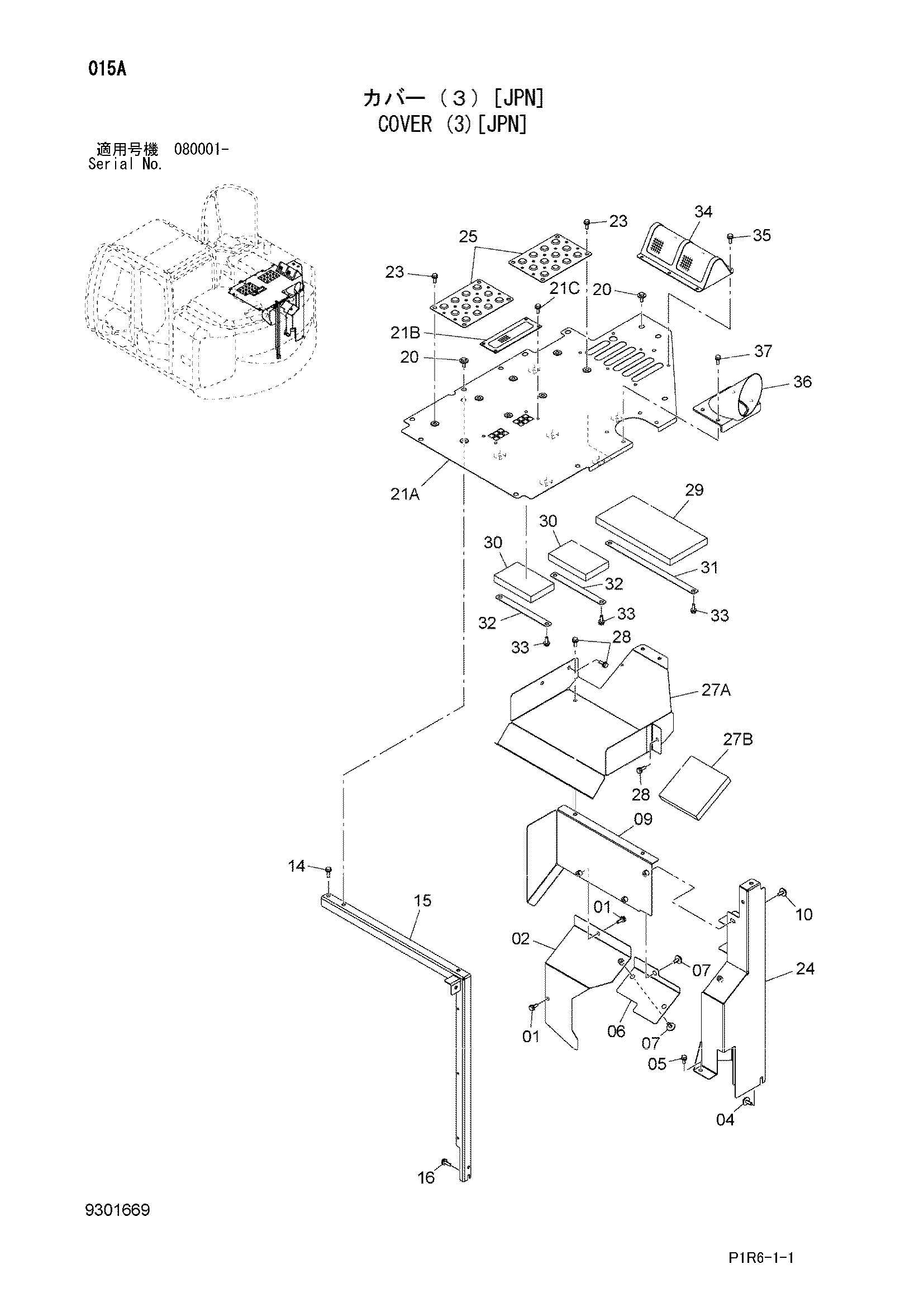

Заводская схема «Крышка (3)[JPN]» для HITACHI ZX135USL-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка (3)[JPN] HITACHI ZX135USL-3](/catalog-drawings/b2/b2cf69fb-758f-47ba-a925-9e176a58e7db.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 8111390 | Крышка | 1 |
| 04 | J281030 | Болт с шайбой | 1 |
| 04A | J901030 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 05 | J271025 | Болт с шайбой | 1 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 3109487 | Крышка | 1 |
| 07 | J281030 | Болт с шайбой | 3 |
| 07A | J901030 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 09 | 8107798 | Крышка | 1 |
| 10 | J281030 | Болт с шайбой | 1 |
| 10A | J901030 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 14 | J271030 | Болт с шайбой | 1 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 8107799 | Опора | 1 |
| 16 | J271035 | Болт с шайбой | 2 |
| 16A | J901035 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 20 | J281030 | Болт с шайбой | 7 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 21 | 9297169 | Крышка | 1 |
| 21A | 6026897 | Крышка | 1 |
| 21B | 8118008 | Провод | 1 |
| 21C | J260816 | Болт с шайбой | 4 |
| 21C1 | J900816 | Болт | 1 |
| 21C2 | A590108 | Плоская шайба | 1 |
| 23 | J271030 | Болт с шайбой | 8 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 7052640 | Опора | 1 |
| 25 | 3108543 | Крышка | 2 |
| 27 | 8112851 | Крышка | 1 |
| 27A | 7054634 | Крышка | 1 |
| 27B | 4652168 | Резиновая прокладка | 1 |
| 28 | J271030 | Болт с шайбой | 5 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4682526 | Резиновая прокладка | 1 |
| 30 | 4682525 | Резиновая прокладка | 2 |
| 31 | 4682920 | Кронштейн | 1 |
| 32 | 4682921 | Кронштейн | 2 |
| 33 | J271025 | Болт с шайбой | 6 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 8118015 | Провод | 1 |
| 35 | J260816 | Болт с шайбой | 6 |
| 35A | J900816 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 36 | 7055970 | Выпускная труба | 1 |
| 37 | J271025 | Болт с шайбой | 4 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USL-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
