Верхняя платформа крышка защита — HITACHI ZX135USL-3

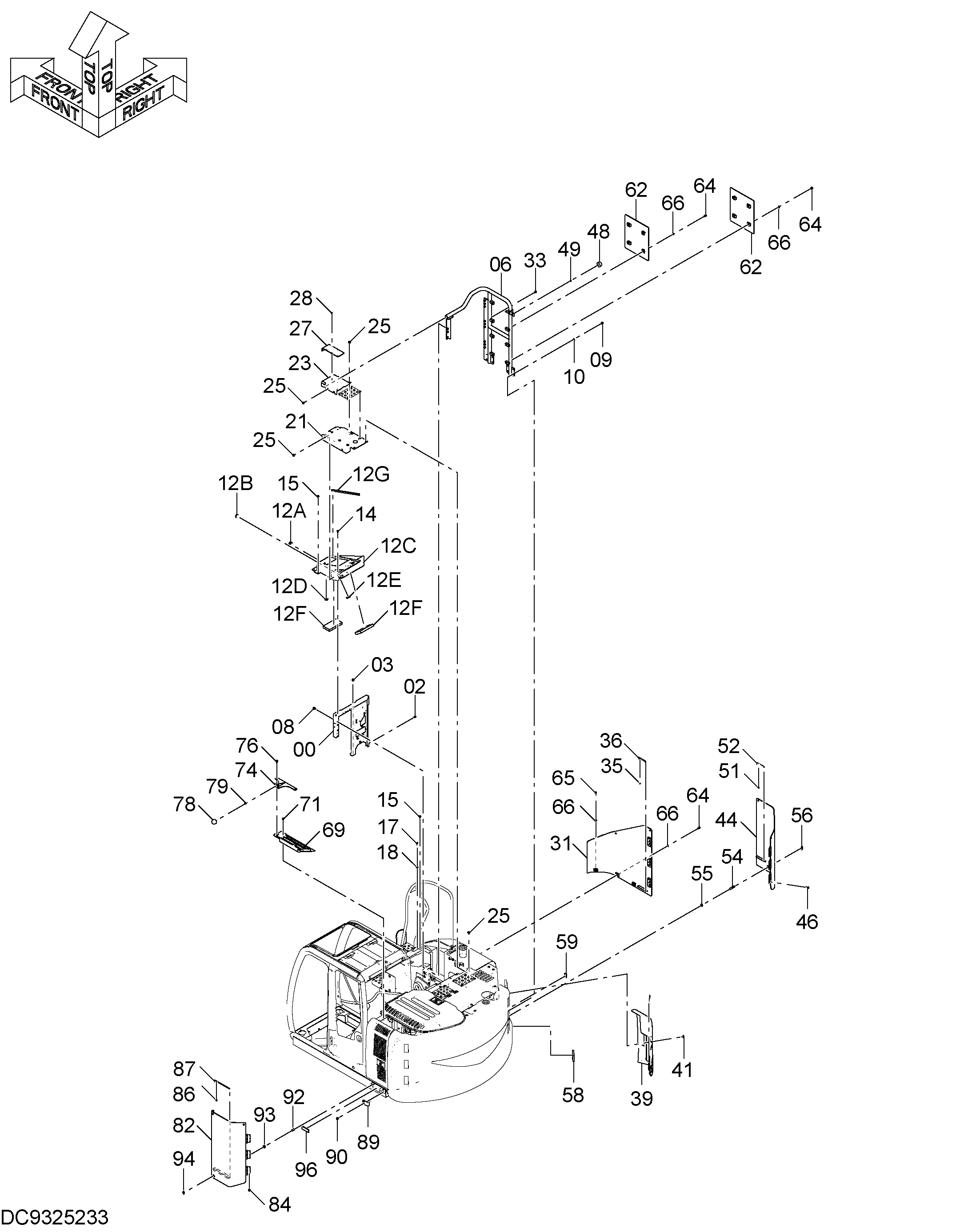

Заводская схема «Верхняя платформа крышка защита» для HITACHI ZX135USL-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7060804 | Опора | 1 |
| 02 | J271030 | Болт с шайбой | 1 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J281035 | Болт с шайбой | 1 |
| 03A | J901035 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | J281030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 06 | 6028828 | Опора | 1 |
| 08 | J281040 | Болт с шайбой | 3 |
| 08A | J901040 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 09 | J921435 | Болт | 8 |
| 10 | J222014 | Шайба | 8 |
| 12 | 8125545 | Крышка | 1 |
| 12A | 4457484 | Замок | 1 |
| 12B | 4276215 | Резиновая втулка | 1 |
| 12C | 8125544 | Крышка | 1 |
| 12D | 4347433 | Резиновая втулка | 1 |
| 12E | 4422519 | Резиновая втулка | 1 |
| 12F | 4687533 | Резиновая прокладка | 2 |
| 12G | 4670331 | Уплотнительная окантовка | 1 |
| 14 | J271030 | Болт с шайбой | 3 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J281030 | Болт с шайбой | 4 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 17 | J921240 | Болт | 2 |
| 18 | J222012 | Шайба | 2 |
| 21 | 7060822 | Крышка | 1 |
| 23 | 7060806 | Крышка | 1 |
| 25 | J281030 | Болт с шайбой | 9 |
| 25A | J901030 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 27 | 4725936 | Резиновая прокладка | 1 |
| 28 | 4443487 | Зажим | 8 |
| 31 | 7060802 | Крышка | 1 |
| 33 | J271240 | Болт с шайбой | 9 |
| 33A | J901240 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 35 | 4647195 | Держатель | 1 |
| 36 | 4639112 | Стойка | 1 |
| 39 | 7060811 | Крышка | 1 |
| 41 | J281030 | Болт с шайбой | 4 |
| 41A | J901030 | Болт | 1 |
| 41B | 4486055 | Шайба | 1 |
| 44 | 7060803 | Крышка | 1 |
| 46 | J271240 | Болт с шайбой | 9 |
| 46A | J901240 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 48 | 4725984 | Ограничитель | 1 |
| 49 | J950012 | Гайка | 1 |
| 51 | 4647195 | Держатель | 1 |
| 52 | 4639112 | Стойка | 1 |
| 54 | 4725937 | Палец | 1 |
| 55 | J950020 | Гайка | 1 |
| 56 | 947404 | Палец кольцо | 1 |
| 58 | 4725923 | Резиновая прокладка | 1 |
| 59 | 4725941 | Резиновая прокладка | 1 |
| 62 | 8125542 | Крышка | 2 |
| 64 | J921435 | Болт | 10 |
| 65 | J921430 | Болт | 1 |
| 66 | J222014 | Шайба | 11 |
| 69 | 7060805 | Крышка | 1 |
| 71 | J271030 | Болт с шайбой | 4 |
| 71A | J901030 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 74 | 8125543 | Кронштейн | 1 |
| 76 | J281030 | Болт с шайбой | 2 |
| 76A | J901030 | Болт | 1 |
| 76B | 4486055 | Шайба | 1 |
| 78 | 4725984 | Ограничитель | 1 |
| 79 | J950012 | Гайка | 1 |
| 82 | 7060807 | Крышка | 1 |
| 84 | J271240 | Болт с шайбой | 9 |
| 84A | J901240 | Болт | 1 |
| 84B | J222012 | Шайба | 1 |
| 86 | 4647195 | Держатель | 1 |
| 87 | 4725928 | Стойка | 1 |
| 89 | 4725935 | Кронштейн | 1 |
| 90 | J281025 | Болт с шайбой | 2 |
| 90A | J901025 | Болт | 1 |
| 90B | 4486055 | Шайба | 1 |
| 92 | 4725938 | Палец | 1 |
| 93 | J950020 | Гайка | 1 |
| 94 | 947404 | Палец кольцо | 1 |
| 96 | 4725940 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USL-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
