Крышка (3) <L> — HITACHI ZX135USL

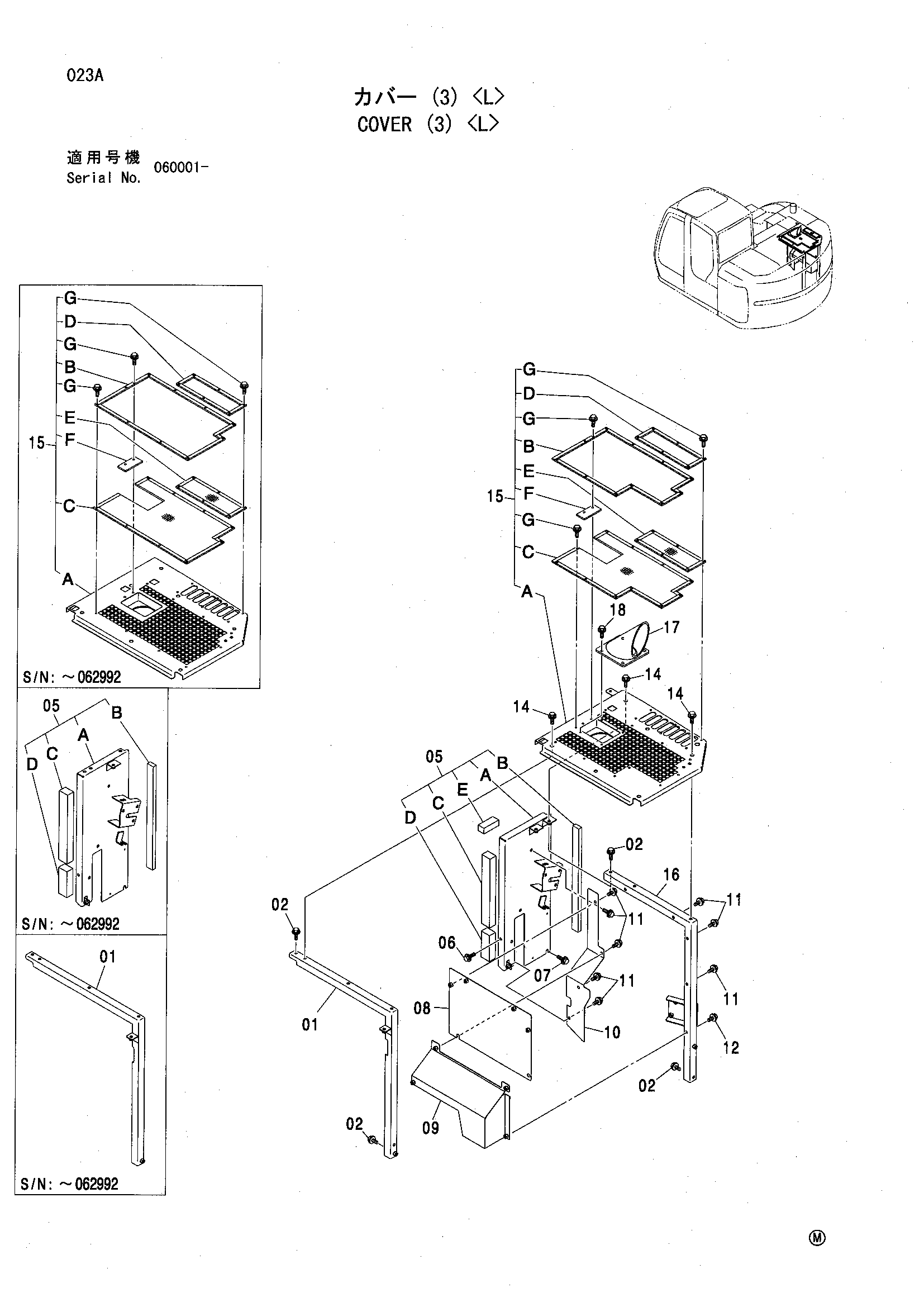

Заводская схема «Крышка (3) <L>» для HITACHI ZX135USL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7037516 | Опора | 1 |
| 01 | 7041806 | Опора | 1 |
| 02 | J021030 | Болт с шайбой | 3 |
| 02 | J271030 замена: J901030 | Болт с шайбой | 3 |
| 02 | J271030 замена: J222010 | Болт с шайбой | 3 |
| 03 | J021030 | Болт с шайбой | 1 |
| 03 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 03 | J271030 замена: J222010 | Болт с шайбой | 1 |
| 03 | J271065 замена: J901065 | Болт с шайбой | 1 |
| 03 | J271065 замена: J222010 | Болт с шайбой | 1 |
| 05 | 7037046 | Крышка в сборе | 1 |
| 05A | 7038342 | Крышка | 1 |
| 05B | 4437447 | Резиновая прокладка | 1 |
| 05C | 4439153 | Резиновая прокладка | 1 |
| 05D | 4439154 | Резиновая прокладка | 1 |
| 05 | 7041808 | Крышка в сборе | 1 |
| 05A | 7041809 | Крышка | 1 |
| 05B | 4437447 | Резиновая прокладка | 1 |
| 05C | 4439153 | Резиновая прокладка | 1 |
| 05D | 4439154 | Резиновая прокладка | 1 |
| 05E | 4468714 | Резиновая прокладка | 1 |
| 06 | J021025 | Болт с шайбой | 1 |
| 07 | J021030 | Болт с шайбой | 1 |
| 08 | 7039964 | Крышка | 1 |
| 09 | 7038398 | Крышка | 1 |
| 10 | 3089620 | Крышка | 1 |
| 11 | J021025 | Болт с шайбой | 10 |
| 11 | J271025 замена: J901025 | Болт с шайбой | 10 |
| 11 | J271025 замена: J222010 | Болт с шайбой | 10 |
| 12 | J021025 | Болт с шайбой | 1 |
| 12 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 12 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 12 | J271065 замена: J901065 | Болт с шайбой | 1 |
| 12 | J271065 замена: J222010 | Болт с шайбой | 1 |
| 14 | J031030 | Болт с шайбой | 6 |
| 15 | 9210616 | Крышка | 1 |
| 15A | 7041767 | Крышка | 1 |
| 15B | 8086898 | Опора | 1 |
| 15C | 3094287 | Провод | 1 |
| 15D | 8086899 | Опора | 1 |
| 15E | 3094288 | Провод | 1 |
| 15F | 4468351 | Пластина | 1 |
| 15G | J020825 | Болт с шайбой | 17 |
| 15 | 9226055 | Крышка | 1 |
| 15A | 7044366 | Крышка | 1 |
| 15B | 8092242 | Опора | 1 |
| 15C | 3098459 | Провод | 1 |
| 15D | 8086899 | Опора | 1 |
| 15E | 3094288 | Провод | 1 |
| 15F | 4603258 | Пластина | 1 |
| 15G | J020825 | Болт с шайбой | 18 |
| 15G | J260825 замена: J900825 | Болт с шайбой | 18 |
| 15G | J260825 замена: A590108 | Болт с шайбой | 18 |
| 16 | 7039839 замена: 7045286 | Опора | 1 |
| 16 | 7039839 замена: J901065 | Опора | 1 |
| 16 | 7039839 замена: J222010 | Опора | 1 |
| 16 | 7045286 | Опора | 1 |
| 17 | 7041773 | Выпускная труба | 1 |
| 18 | J021025 | Болт с шайбой | 4 |
| 18 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 18 | J271025 замена: J222010 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
