Пилотные гидролинии (D-1) — HITACHI ZX135USK-3

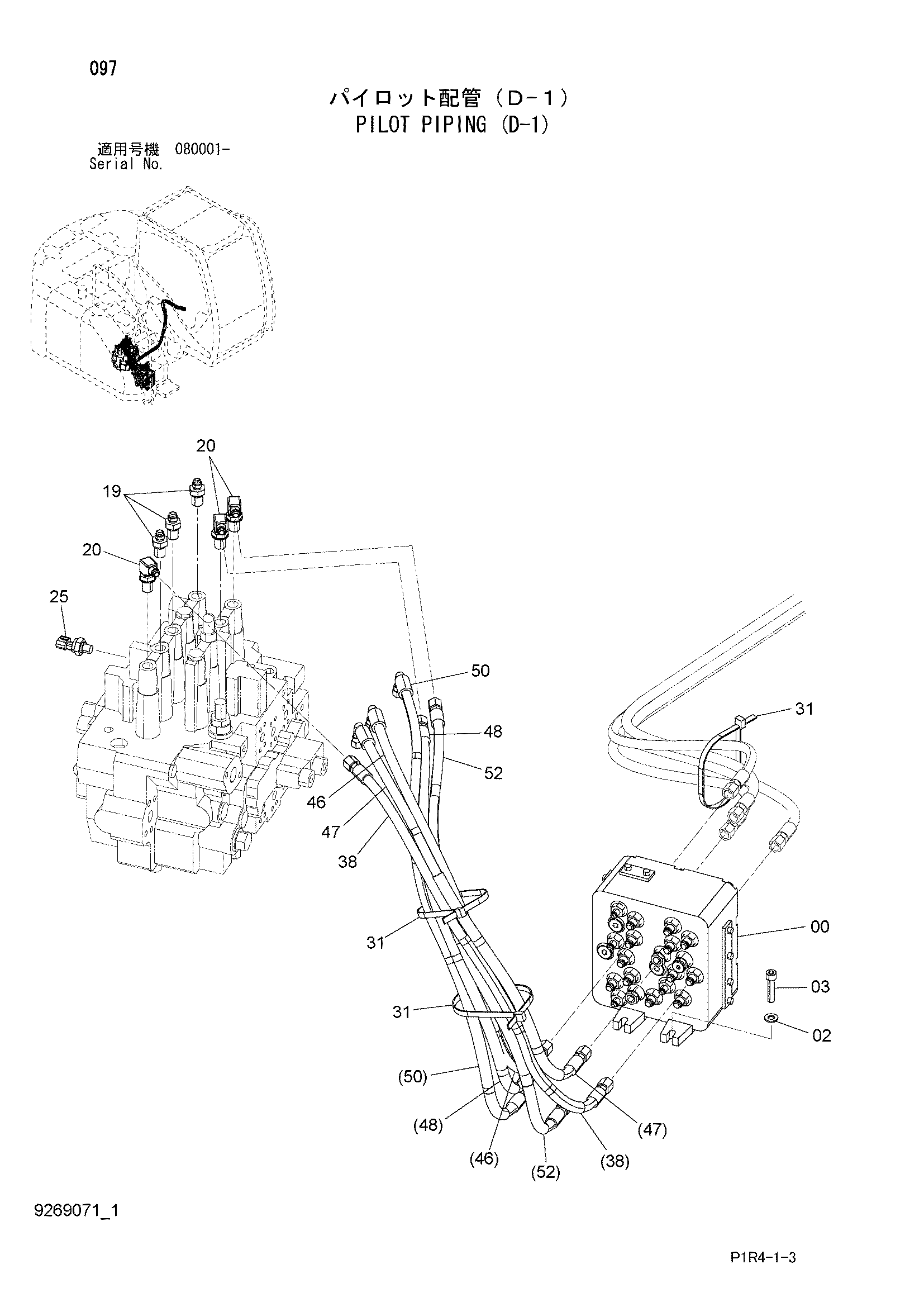

Заводская схема «Пилотные гидролинии (D-1)» для HITACHI ZX135USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4668609 | Челночный клапан | 1 |
| 02 | A590110 | Плоская шайба | 4 |
| 03 | J781045 | Болт с внутренним шестигранником | 4 |
| 19 | 4202422 | Адаптер | 3 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4208913 | Угловой штуцер | 3 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4436535 | Датчик давления | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4121859 | Ленточный зажим | 3 |
| 38 | 9280785 | Шланг в сборе | 1 |
| 38A | 4664440 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 2 |
| 46 | 4685394 | Шланг | 1 |
| 47 | 9291775 | Шланг в сборе | 1 |
| 47A | 4685396 | Шланг | 1 |
| 47B | 4327293 | Защитный кожух | 1 |
| 48 | 9292027 | Шланг в сборе | 1 |
| 48A | 4664441 | Шланг | 1 |
| 48B | 4327293 | Защитный кожух | 2 |
| 50 | 9292021 | Шланг в сборе | 1 |
| 50A | 4673873 | Шланг | 1 |
| 50B | 4327293 | Защитный кожух | 1 |
| 52 | 9292028 | Шланг в сборе | 1 |
| 52A | 4664444 | Шланг | 1 |
| 52B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
